6 Beschreibung der Testergebnisse
6.21 Segmentoffset oben (SOO)
84 Software Manual SIPLACE Head Verification 03/2018
6.21.3 Interpretation der erzielten Ergebnisse
"Up X"- und "Up Y"-Fehler bei allen Segmenten
Ursache Lösung
Fehlerhafte Nullpunktkorrektur des Sterns ► Nullpunktkorrektur des Sterns prüfen.
BE-Sensor defekt oder verschmutzt ► BE-Sensor reinigen oder austauschen.
"Up X"-, "Up Y"-, "Down X"- und "Down Y"-Fehler bei einzelnen Segmenten:
Ursache Lösung
Segment verbogen, möglicherweise nach Crash ► Segment (DP) austauschen.
Linearlager des Segments defekt ► Linearlager (DP) austauschen.
6 Beschreibung der Testergebnisse
6.22 Z-Achsenbewegung
Software Manual SIPLACE Head Verification 03/2018 85
6.22 Z-Achsenbewegung
6.22.1 Prinzip der Messung
Bei der Messung Z-axis movement wird der maximale Verfahrbereich für jedes Segment gemes-
sen und der Zustand der Segment- und der Z-Achsen-Linearführung angegeben.
●
Die Z-Achse wird dreimal in einen freien Bereich verfahren, bis der Hardware-Stopp erreicht
ist oder der Z-Achsen-Stromsensor ausgelöst wird. Wenn die Z-Achse leicht zum Hardware-
Endstopp positioniert werden kann, sind die Linearführungen von Segment und Z-Achse in
einem guten Zustand.
●
Wenn der Stromsensor ausgelöst wird und die Z-Achse nicht leichtgängig positioniert wird, ist
dies ein Anzeichen für ein mechanisches Problem bei Segment und/oder Z-Achse.
6.22.2 Messergebnis

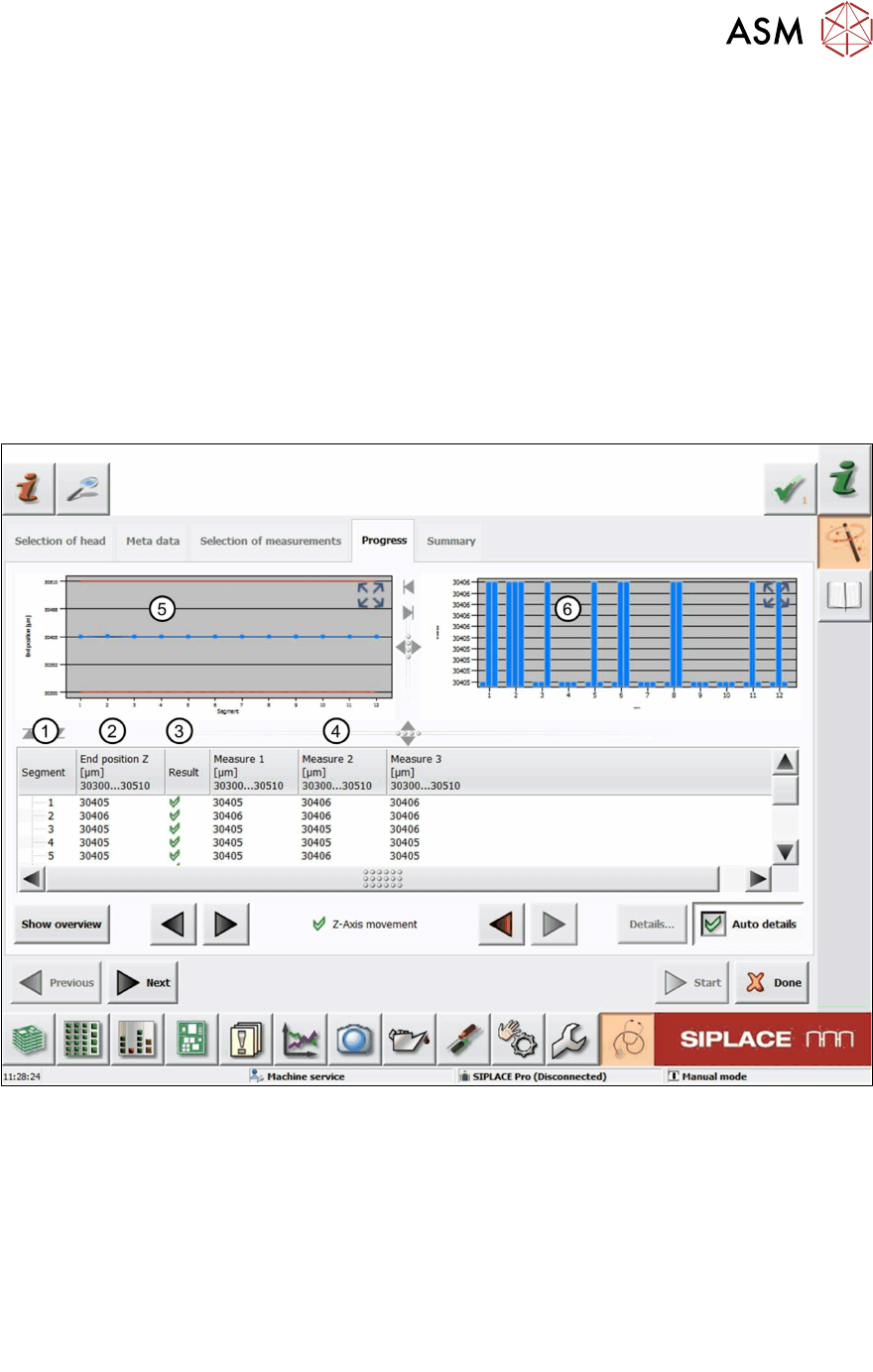

Abb.56: Ergebnisansicht – Z-axis movement
1 Gemessenes Segment
2 Berechneter durchschnittlicher Verfahrbereich.
End position Z = Mittelwert von Measure 1-3
3 Result-Anzeige mit Angabe, ob die Werte innerhalb (grüner Haken) oder außerhalb (rotes
Kreuz) der Grenzwerte liegen.
4 Measure 1-3-Werte, gemessen von drei Z-Achsenbewegungen pro Segment
5 Graph mit dem für jedes Segment berechneten Wert für End position Z.
6 Graph mit den Measure 1-3-Werten für jedes Segment.
6 Beschreibung der Testergebnisse
6.22 Z-Achsenbewegung
86 Software Manual SIPLACE Head Verification 03/2018
6.22.3 Interpretation der erzielten Ergebnisse
"End position Z"-Fehler bei allen Segmenten
Ursache Lösung
Z-Achsen-Linearführung defekt ► Komplette Z-Achseneinheit austauschen.
"End position Z"-Fehler bei einzelnen Segmenten
Ursache Lösung
Wenn sich alle drei gemessenen Werte außer-
halb der Grenzwerte befinden, ist die Linear-
führung des Segments defekt.
► CPP: Linearführung des Segments austau-
schen.
► C&P20 P/A: DP-Station austauschen.
Wenn sich einer der drei gemessenen Werte
außerhalb der Grenzwerte befindet, ist dies ein
Anzeichen für eine zunehmende Steifigkeit des
Segments.
► CPP: die Linearführung für das Segment
für einen Austausch vorbereiten.
► C&P20P/A: die DP-Station für einen Aus-
tausch vorbereiten.
