BM221 Parts list(Mechanical20140224) - 第109页

PART No. ｲﾗｽﾄ No. REF No. PA RT NAME REM ARKS Q'TY 4 Y軸部( ｽﾄﾛｰｸﾁｪﾝｼﾞ部 )ﾀｲﾌﾟB,C,D Y-AXIS SECT.(STROKE CHANGE SECT. )TYPE-B,C, D 部品名品番個数備考 R 1 R 2 1 N610060918AA Y-AXIS U NIT Y ｼﾞｸﾕﾆｯﾄ 2 001 N210076016AA STOPP…

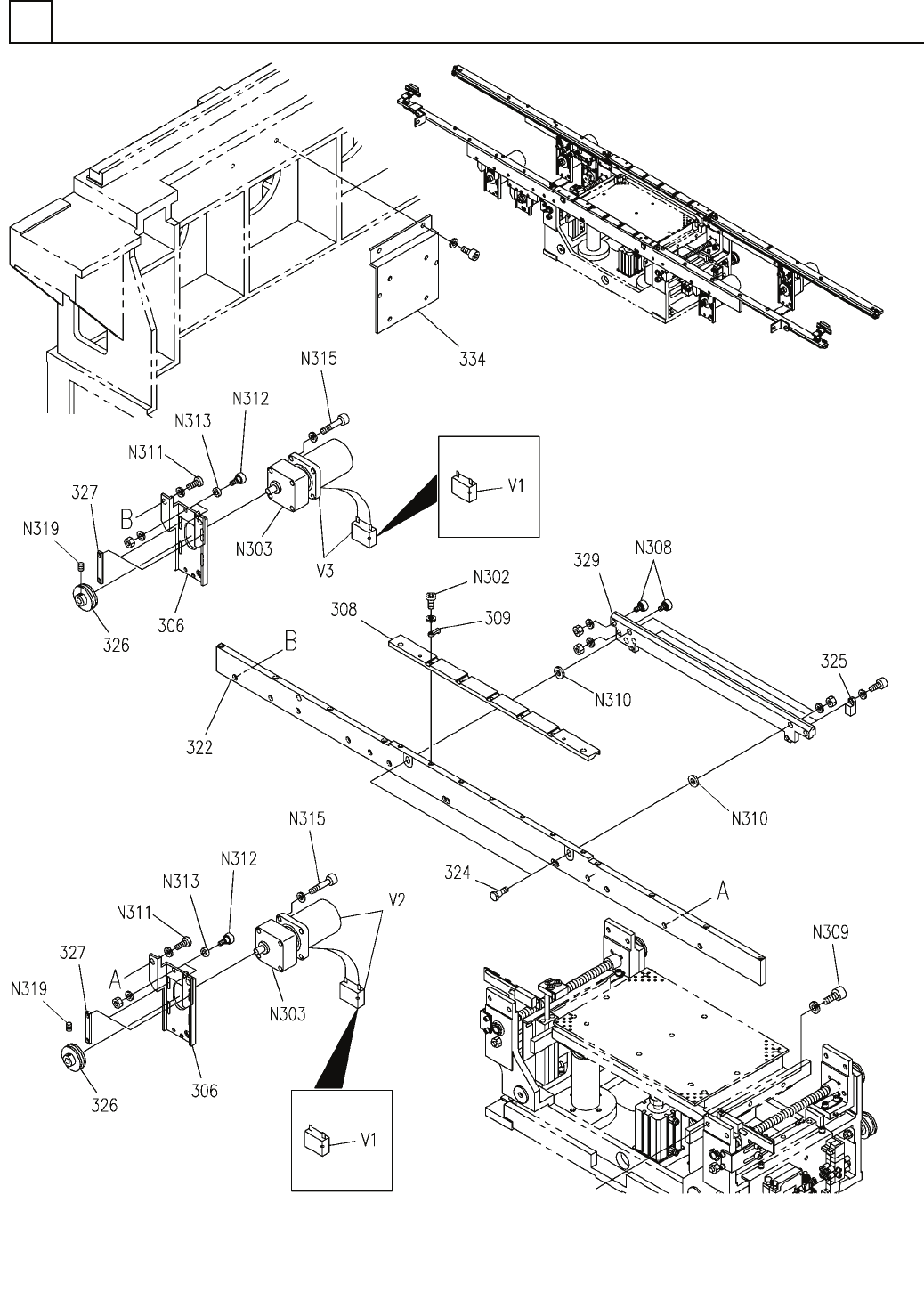

Y軸部(ｽﾄﾛｰｸﾁｪﾝｼﾞ部)ﾀｲﾌﾟB,C,D

Y-AXIS SECT.(STROKE CHANGE SECT.)TYPE-B,C,D

FN610060918AA_00

M77

PART No.

ｲﾗｽﾄ

No.

REF

No.

　　　　　　　　　 PART NAME

　　　　 REMARKS　

Q'TY

Y軸部(ｽﾄﾛｰｸﾁｪﾝｼﾞ部)ﾀｲﾌﾟB,C,D

Y-AXIS SECT.(STROKE CHANGE SECT.)TYPE-B,C,D

部品名品　番個数備考

1 N610060918AA

Y-AXIS UNIT Y

ｼﾞｸﾕﾆｯﾄ

001 N210076016AA

STOPPER ｽﾄｯﾊﾟ

002 N210076017AA

BOLT ﾎﾞﾙﾄ

M12-6H-4T A2J (Trivale

N001

N510017895AA

HEXAGON NUT ﾛｯｶｸﾅｯﾄ

M78

FN610060918AA_00

ﾌﾟﾘﾝﾄ基板搬送部(固定側)

P.C.B. TRANSFER SECT.(FIXED SIDE)

FN610025533AA_05-1

M79
