PART No. ｲﾗｽﾄ No. REF No. PAR T NAME REMARKS Q'TY 5 ﾌﾟﾘﾝﾄ基 板搬送部(ﾚ ｰﾙ側) P.C.B. TRANSFER SECT .(RAIL SECT. ) 部 品 名 品 番 個数 備 考 R 1 R 2 2 302 108628915603 FRAME ﾌﾚｰﾑ 1 303 N210038520AA GUIDE ｶﾞｲﾄﾞ 1 304 108628915702 GUI…

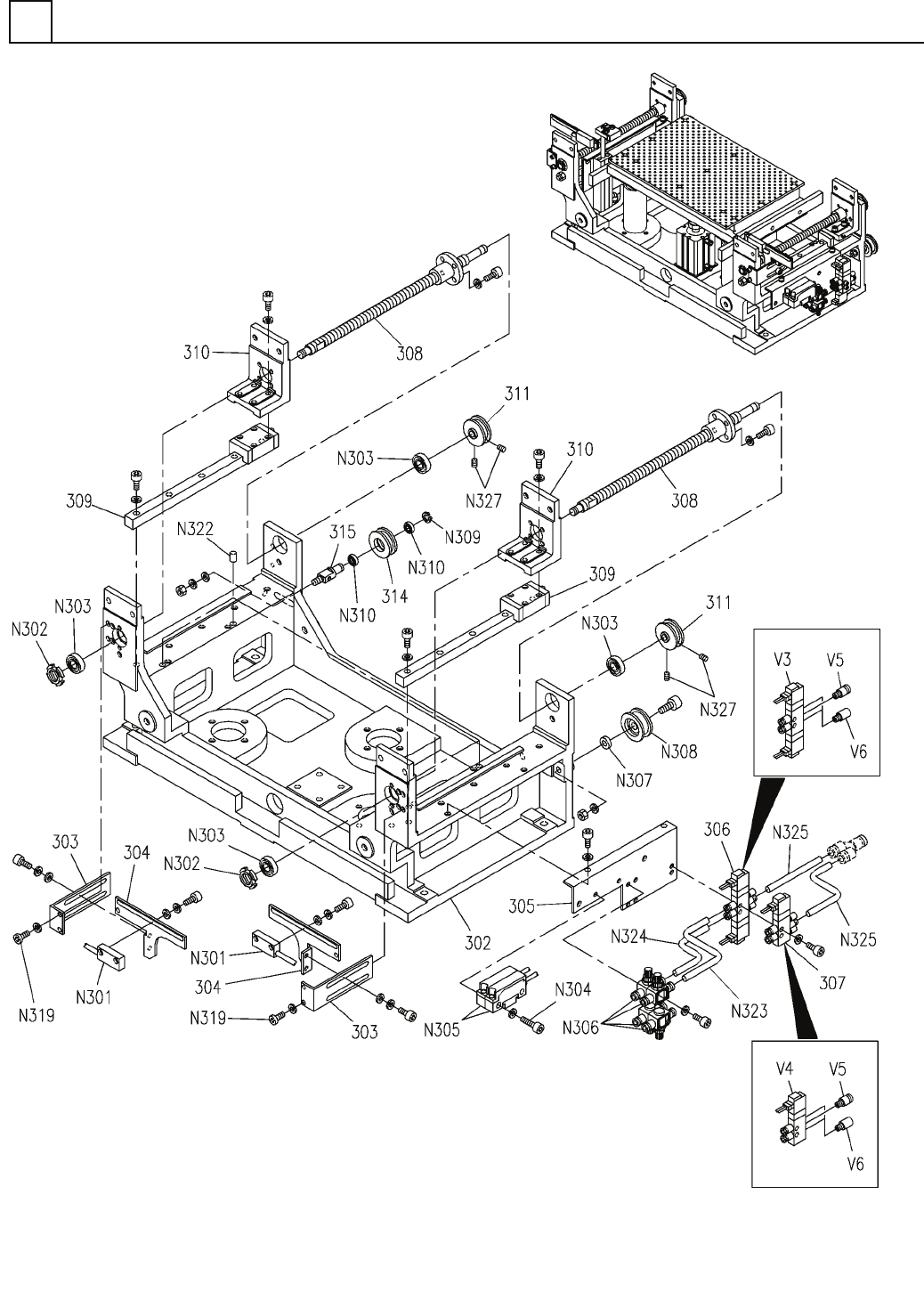

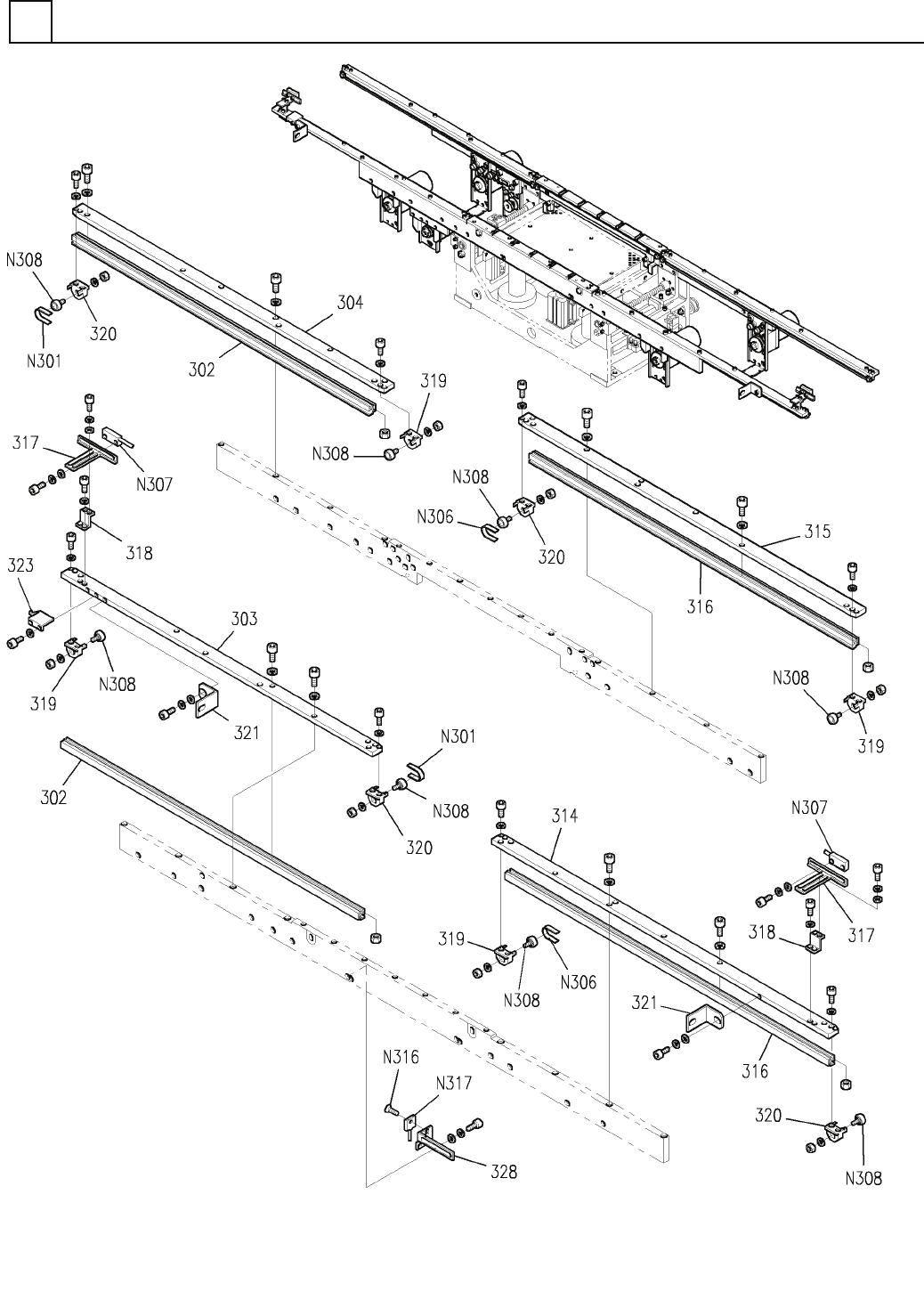

ﾌﾟﾘﾝﾄ基板搬送部(ﾚｰﾙ側)
P.C.B. TRANSFER SECT.(RAIL SECT.)
5
FN610025533AA_05-4
M85
PART No.
ｲﾗｽﾄ
No.
REF
No.
PART NAME
REMARKS
Q'TY
5
ﾌﾟﾘﾝﾄ基板搬送部(ﾚｰﾙ側)
P.C.B. TRANSFER SECT.(RAIL SECT.)
部 品 名 品 番 個数
備 考
R
1
R
2
2302 108628915603
FRAME ﾌﾚｰﾑ
1
303 N210038520AA
GUIDE ｶﾞｲﾄﾞ
1
304 108628915702
GUIDE ｶﾞｲﾄﾞ
1314 N210038521AA
GUIDE ｶ
ﾞｲﾄﾞ
1315 108628916303
GUIDE ｶﾞ
ｲﾄﾞ
2
316 108628916103
FRAME ﾌﾚｰﾑ
2
317 N210038522AA
BRACKET ﾌﾞﾗｹｯﾄ
2318 1086289166
BRACKET ﾌ
ﾞﾗｹｯﾄ
4319 108628902001
BLOCK ﾌﾞﾛｯｸ
4
320 1086205244
BLOCK ﾌﾞﾛｯｸ
2321 1086289152
BRACKET ﾌﾞﾗｹｯﾄ
1323 1086289164
PUSHER ﾌ
ﾟｯｼｬ
1
328 N210038504AA
BRACKET ﾌﾞﾗｹｯﾄ
TA-4NB R/F 4.5WX1595
2
N301
N641TA4N1595
BELT ﾍﾞﾙﾄ
TA-4NB R/F 4.5WX1715
2
N306
N641TA4N1715
BELT ﾍﾞﾙﾄ
P919T
2
N307
N310P919T
SWITCH ｽｲｯﾁ
MB022000
8
N308
N648MB022000
PULLEY ﾌﾟｰﾘｰ
M3X8-4.8 A2J (Trivale
1
N316
N510018161AA
FLUSH HEAD SCREW ｻﾗｺﾈｼﾞ
P917M
1
N317
N310P917M
SENSOR ｾﾝｻ
M86
FN610025533AA_05-4
