BM221 Parts list(Mechanical20140224) - 第130页
ﾍｯﾄ ﾞ部(基板 ｶﾒﾗ部 ) HEAD S ECT.(P.C.B. CA MERA SECT.) 8 FN610014627AA_01 M99
PART No.
ｲﾗｽﾄ
No.
REF
No.
PART NAME
REMARKS
Q'TY
8
ﾍｯﾄﾞ部(駆動部3)
HEAD SECT.(DRIVING SECT.-3)
部 品 名 品 番 個数
備 考
R
1
R
2
1
A002
N610118557AA
COVER ｶﾊ
ﾞｰ
1
227 1086209227
LABEL ﾗﾍﾞﾙ
2
239 N210041175AA
SHAFT ｼｬﾌﾄ
FN0003M1
1
N233
N986FN0003M1
LABEL ﾗﾍ
ﾞﾙ
PC010201 S
1
N241
N986PC010201
LABEL ﾗﾍ
ﾞﾙ
M4X15,STEEL,T.T.C
2
N243
XXE4D15FT
HEX. SOCKET SET SCREW ﾛｯｶｸｱﾅﾂｷﾄﾒﾈｼﾞ
M98
FN610061358AA_03-3
ﾍｯﾄﾞ部(基板ｶﾒﾗ部)
HEAD SECT.(P.C.B. CAMERA SECT.)
8
FN610014627AA_01
M99
PART No.
ｲﾗｽﾄ
No.
REF
No.
PART NAME
REMARKS
Q'TY
8

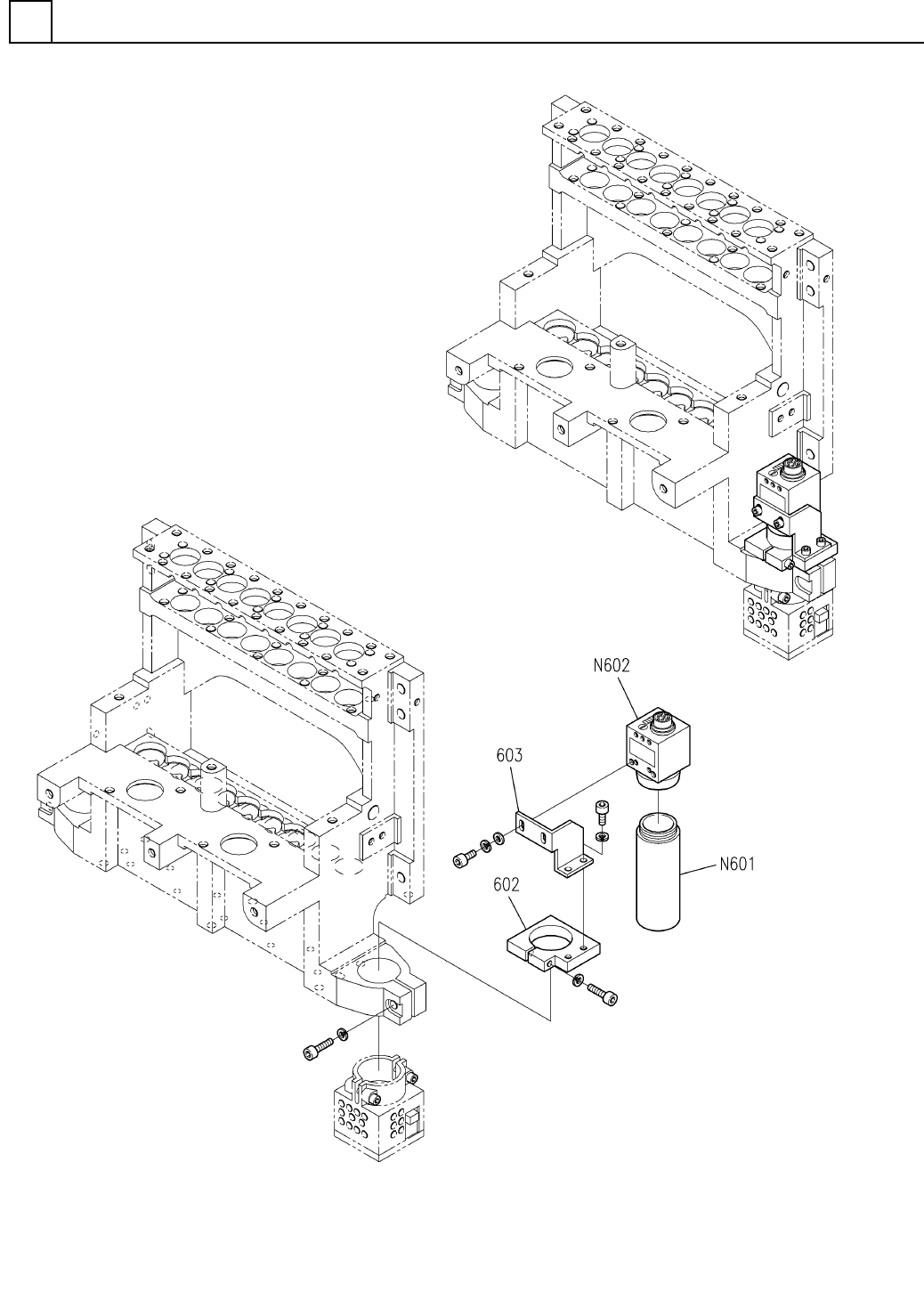

ﾍｯﾄﾞ部(基板ｶﾒﾗ部)
HEAD SECT.(P.C.B. CAMERA SECT.)
部 品 名 品 番 個数 備 考
R
1
R
2
1 N610014627AA
CAMERA UNIT ｶﾒﾗﾕﾆｯﾄ
1
602 1086209602
HOLDER ﾎﾙﾀﾞ
1
603 1086209603
BRACKET ﾌﾞﾗｹｯﾄ
97YC
1
N601
N94197YC
LENS ﾚﾝｽﾞ
CS8630i-03 S
1
N602
N510023803AA
CAMERA ｶﾒﾗ
M100
FN610014627AA_01
