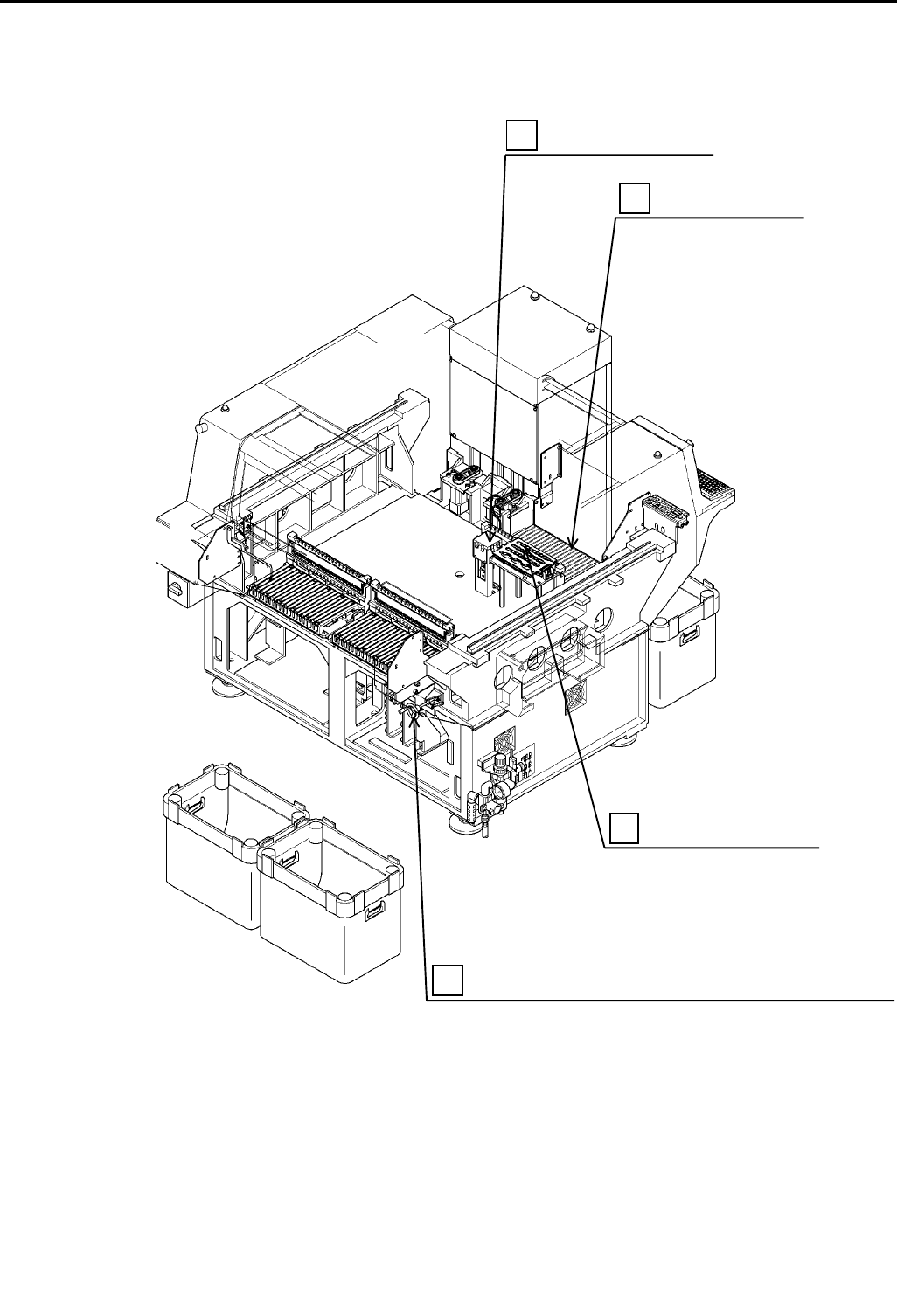

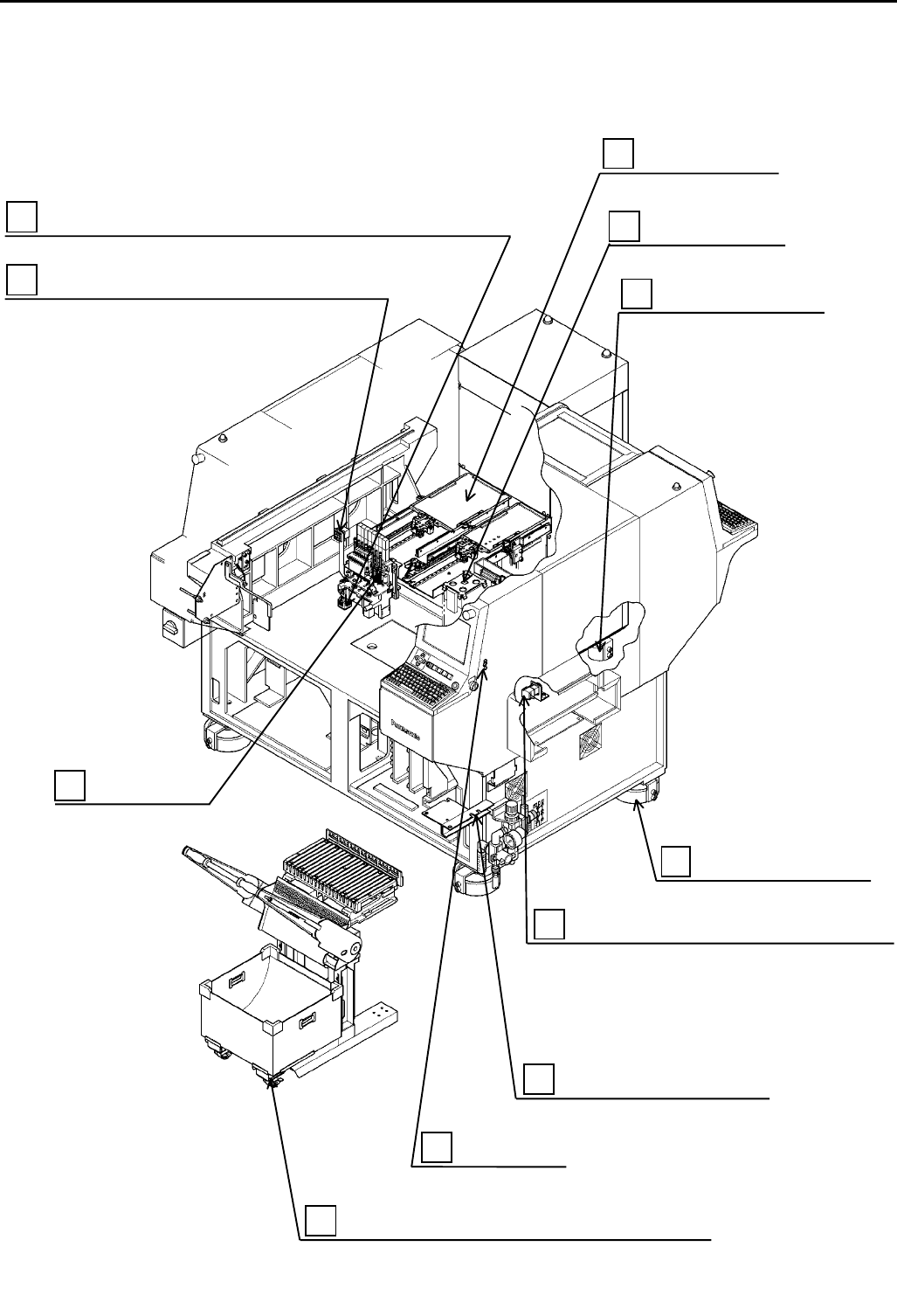

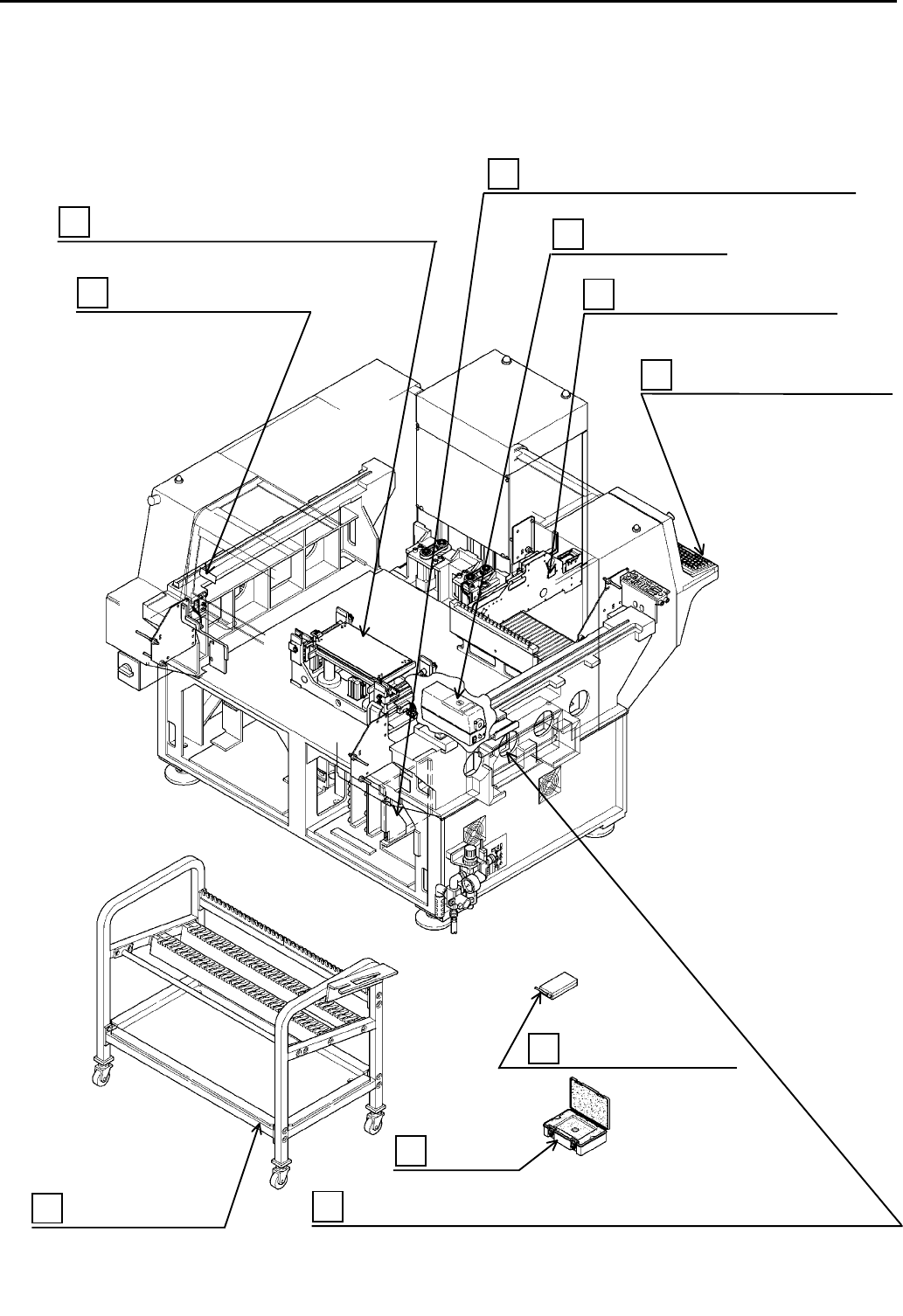

BM221(NM-EJM8B)
全体図
UNIT LAYOUT
[選択仕様
OPTIONAL EQUIPMENT
]
25
プリント基板搬送部
(
手動幅寄せ部
)
P.C.B. TRANSFER SECT.(MANUAL WIDTH ADJUSTMENT SECT.)
FZN7203A120B02-4
26
固定供給部
FIXED SUPPL SECT.
23
アンダーカメラ部
UNDER CAMERA SECT.
29
ノズルチェンジ部
NOZZLE CHANGE SECT.
BM221(NM-EJM8B)
全体図
UNIT LAYOUT
[追加仕様
ADDITIONAL EQUIPMENT
]
36
キャリブレーション部
CALIBRATION SECT.
43
搬送高さ
(H=940)
DRIVE AMOUNT(H=940)
40
ブザー部
BUZZER SECT.
42
プリンタ取付部
PRINTER ATTACHMENT SECT.
34
プリント基板搬送部
(
自動幅寄せ部
)
P.C.B. TRANSFER(AUTO WIDTH ADJUSTMENT)
FZN7203A120B02-5
35
ヘッド部
(
吸着位置確認カメラ部
)
HEAD SECT.(VACUUM POSITION CONFIRMATION CAMERA SECT.)
37
一括交換カート部
(
高さ対応部
)
BATCH EXCHANGE CART SECT. (HEIGHT TYPE SECT.)
35
ヘッド部
(
吸着センサ部
)
HEAD SECT.(VACUUM SENSOR SECT.)
38
搬送高さ（
H=940
）
DRIVE AMOUNT(H=940).
47
ヘッド部
HEAD SECT.
49
トレイプレート部
TRAY PLATE SECT.
BM221(NM-EJM8B)
全体図
UNIT LAYOUT
[追加仕様
ADDITIONAL EQUIPMENT
]
44
メガライト部
MEGALIGHT SECT.
41
後部操作盤部
REAR CONTROL PANEL SECT.
39
回収コンベア部
RECOVERY CONVEYER SECT.
46
表示ラベル部
INDICATION LABEL SECT.
45
ジグケース
JIG CASE
34
プリント基板搬送部
(
ストッパ調整治具
)
P.C.B. TRANSFER(STOPPER ADJUSTMENT JIG)
48
S
軸追加仕様部
P.C.B. TRANSFER(STOPPER ADJUSTMENT JIG)
33
本体部（チップ厚み検出センサ取付対応）
MAIN BODY SECT.
（
SPECIFICATION FOR CHIP THICKNESS DETECTOR SENSOR
）
FZN7203A120B02-6
51
給電ユニット
ELECTRIC SUPPLY UNIT
50
フィーダワゴン部
FEEDER WAGON SECT.
