BM221 Parts list(Mechanical20140224) - 第194页

ﾄﾚｲﾃｰﾌ ﾞﾙ部(ﾀｲﾌﾟD ,E) TRAY T ABLE SECT.(TYP E-D,E) 19 FN610061914AA_02 M163

100%1 / 458
PART No.
ｲﾗｽﾄ
No.
REF
No.
　　　
　　　　　　　　　 PART NAME
　　　　 REMARKS　
Q'TY
18
ﾄﾚｲﾌﾟﾚｰﾄ部
TRAY PLATE SECT.
部 品 名 品　 番 個数 備 考
R
1
R
2
1 1045954300
TRAY PLATE UNIT ﾄﾚｲﾌ
ﾟﾚｰﾄﾕﾆｯﾄ
1
301 104595430102
TRAY PLATE ﾄﾚｲﾌﾟﾚｰﾄ
1
302 104595410202
GUIDE ｶﾞｲﾄﾞ
1303 104595430303
HOOK ﾌｯｸ
2304 1045954106
MAGNET BAR ﾏｸ
ﾞﾈｯﾄﾊﾞｰ
THS-M3-10
6
N 1 N986YYYY-708
STUD ｽﾀｯﾄﾞ
M3,1-TYPE,STEEL,Z.C.T
6
N 2 XNG3AFY
HEXAGON NUT ﾛｯｶｸﾅｯﾄ
3,A-TYPE,STEEL,Z.C.T
6N 3 XWC3AFY
TOOTHED LOCK WASHER ﾊﾂｷｻ
ﾞｶﾞﾈ
M162
F10459-54-300-AB
ﾄﾚｲﾃｰﾌﾞﾙ部(ﾀｲﾌﾟD,E)

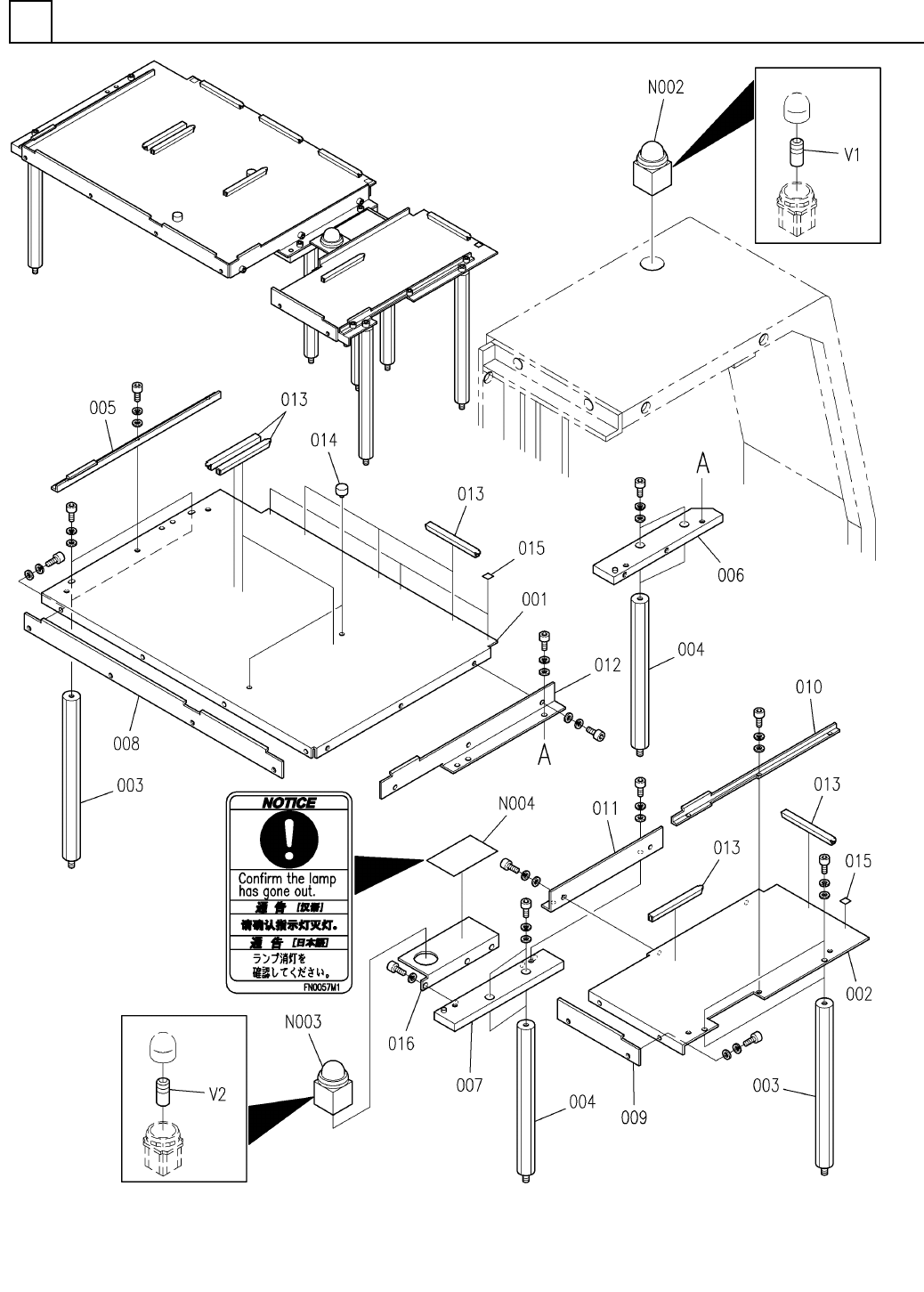

TRAY TABLE SECT.(TYPE-D,E)
19
FN610061914AA_02
M163
PART No.
ｲﾗｽﾄ
No.
REF
No.
　　　
　　　　　　　　　 PART NAME
　　　　 REMARKS　
Q'TY
19
ﾄﾚｲﾃｰﾌﾞﾙ部(ﾀｲﾌﾟD,E)
TRAY TABLE SECT.(TYPE-D,E)
部 品 名 品　 番 個数 備 考
R
1
R
2
1 N610061914AA
TRAY UNIT ﾄﾚｲﾕﾆｯﾄ
1
001 N210072397AA
PLATE ﾌﾟﾚｰﾄ
1
002 N210072398AA
PLATE ﾌﾟﾚｰﾄ
4003 N210053624AA
STAND ｽﾀﾝﾄﾞ
4004 N210053625AA
STAND ｽﾀﾝﾄ
ﾞ
1
005 N210072324AA
GUIDE ｶﾞｲﾄﾞ
1
006 N210072325AB
PLATE ﾌﾟﾚｰﾄ
1007 N210072326AC
PLATE ﾌ
ﾟﾚｰﾄ
1008 N210072399AA
GUIDE ｶ
ﾞｲﾄﾞ
1
009 N210072400AA
GUIDE ｶﾞｲﾄﾞ
1010 N210072327AA
GUIDE ｶﾞｲﾄﾞ
1011 N210072328AA
BRACKET ﾌ
ﾞﾗｹｯﾄ
1
012 N210072329AA
GUIDE ｶﾞｲﾄﾞ
8
013 N210053280AA
MAGNET ﾏｸﾞﾈｯﾄ
2014 N210065402AA
PIN ﾋﾟﾝ
1015 108625115901
LABEL ﾗﾍ
ﾞﾙ
1
016 N210111797AA
BRACKET ﾌﾞﾗｹｯﾄ
APN122DNS-TK2310
1
N002
KXFP6GAGA00
LAMP ﾗﾝﾌﾟ
APN122DNY-TK2310
1
N003
N510027257AA
LAMP ﾗﾝﾌﾟ
FN0057M1 S
1
N004
N510036190AA
LABEL ﾗﾍ
ﾞﾙ
LSTD-2S
1
V 1 N223LSTD2S
LED LED
LSTD-2Y
1
V 2 N510008193AA
LED LED
