BM221 Parts list(Mechanical20140224) - 第350页

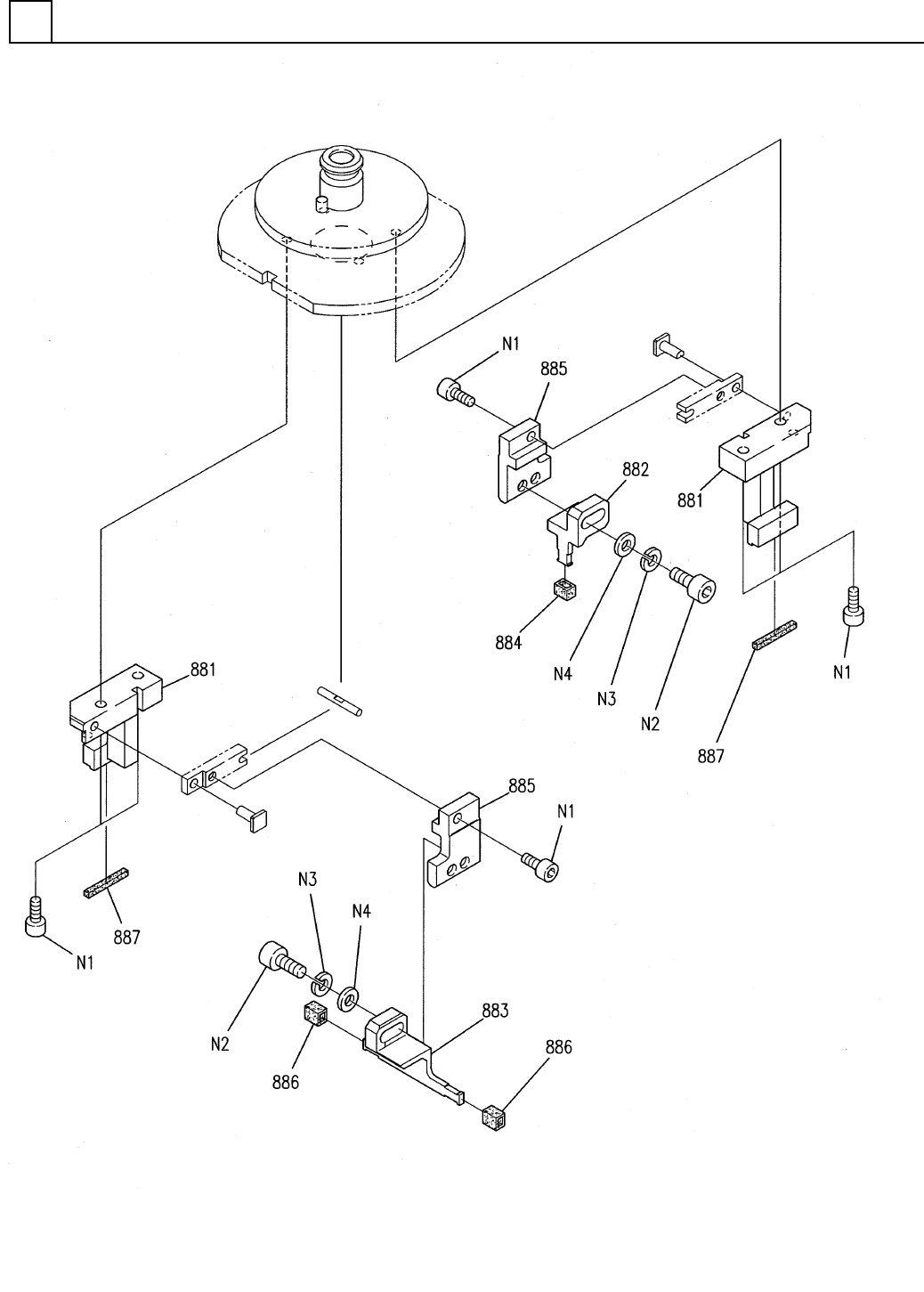

ﾒｶﾆｶﾙﾁ ｬｯｸ部(専用部 ) MECHAN ICAL CHUCK SEC T.(EXCLUSIVE SECT.) 32 F10817-28-880-AA M319

100%1 / 458
PART No.
ｲﾗｽﾄ
No.
REF
No.
　　　
　　　　　　　　　 PART NAME
　　　　 REMARKS　
Q'TY
32
ﾒｶﾆｶﾙﾁｬｯｸ部(共通部)
MECHANICAL CHUCK SECT.(COMMON SECT.)
部 品 名 品　 番 個数 備 考
R
1
R
2
NON SUPPLY
1 1081728400
MECHANICAL CHUCK UNIT ﾒｶﾆｶﾙﾁｬｯｸﾕﾆｯﾄ
1
402 1047028502
SPRING ﾊﾞﾈ
1
403 1047028925
PIN ﾋﾟﾝ
1404 1047028926
PISTON ﾋﾟｽﾄﾝ
2405 1047028415
LEVER ﾚﾊ
ﾞｰ
1
406 1080709901
FILTER ﾌｨﾙﾀ
2
407 104702841601
PIN ﾋﾟﾝ
M4X3,STEEL,P.C
1N 2 XXE4C3FP
HEX. SOCKET SET SCREW ﾛｯｶｸｱﾅﾂｷﾄﾒﾈｼ
ﾞ
M1.6X2,STEEL,P.C
3N 3 XXE16C02FP
HEX. SOCKET SET SCREW ﾛｯｶｸｱﾅﾂｷﾄﾒﾈｼ
ﾞ
1
S 1 10817S0031
CHUCK FLANGE SET ﾁｬｯｸﾌﾗﾝｼﾞｾｯﾄ
M318
F10817-28-400-AL
ﾒｶﾆｶﾙﾁｬｯｸ部(専用部)
MECHANICAL CHUCK SECT.(EXCLUSIVE SECT.)
32
F10817-28-880-AA
M319
PART No.
ｲﾗｽﾄ
No.
REF
No.
　　　
　　　　　　　　　 PART NAME
　　　　 REMARKS　
Q'TY
32
ﾒｶﾆｶﾙﾁｬｯｸ部(専用部)
MECHANICAL CHUCK SECT.(EXCLUSIVE SECT.)
部 品 名 品　 番 個数 備 考
R
1
R
2
NON SUPPLY
1 1081728880
MECHANICAL CHUCK UNIT ﾒｶﾆｶﾙﾁｬｯｸﾕﾆｯﾄ
2
881 1047028892
PLATE(GUIDE) ﾌﾟﾚｰﾄ(ｶﾞｲﾄﾞ)
1
882 104702886801
CLAW ﾂﾒ
1883 104702888901
CLAW ﾂﾒ
1884 1047028042
TUBE ﾁｭｰﾌ
ﾞ
2
885 1047028870
PLATE ﾌﾟﾚｰﾄ
2
886 1047028315
TUBE ﾁｭｰﾌﾞ
2887 1047028971
SHEET ｼｰﾄ
M1.6X4,STEEL,T.T.C
6N 1 XVEN16B4FT
HEX. SOCKET HEAD CAP BOLT ﾛｯｶｸｱﾅﾂｷﾎ
ﾞﾙﾄ
M2X6,STEEL,T.T.C
2
N 2 XVE2B6FT
HEX. SOCKET HEAD CAP BOLT ﾛｯｶｸｱﾅﾂｷﾎﾞﾙﾄ
2,2-TYPE,STEEL,T.T.C
2N 3 XWA2BFT
SPRING WASHER ﾊﾞﾈｻﾞｶﾞﾈ
2,STEEL,P.C
2N 4 XWE2FP
ROUND PLAIN WASHER ｺｶﾞ
ﾀﾏﾙﾋﾗｻﾞｶﾞﾈ
M320
F10817-28-880-AA
