本体部(ﾁｯﾌﾟ厚み検出ｾﾝｻ取付対応)
MAIN BODY SECT.(SPECIFICATION FOR CHIP THICKNESS DETECTOR SENSOR)
33
F10862-01-260-AA_02
M333
PART No.
ｲﾗｽﾄ
No.
REF
No.
　　　
　　　　　　　　　 PART NAME
　　　　 REMARKS　
Q'TY
33

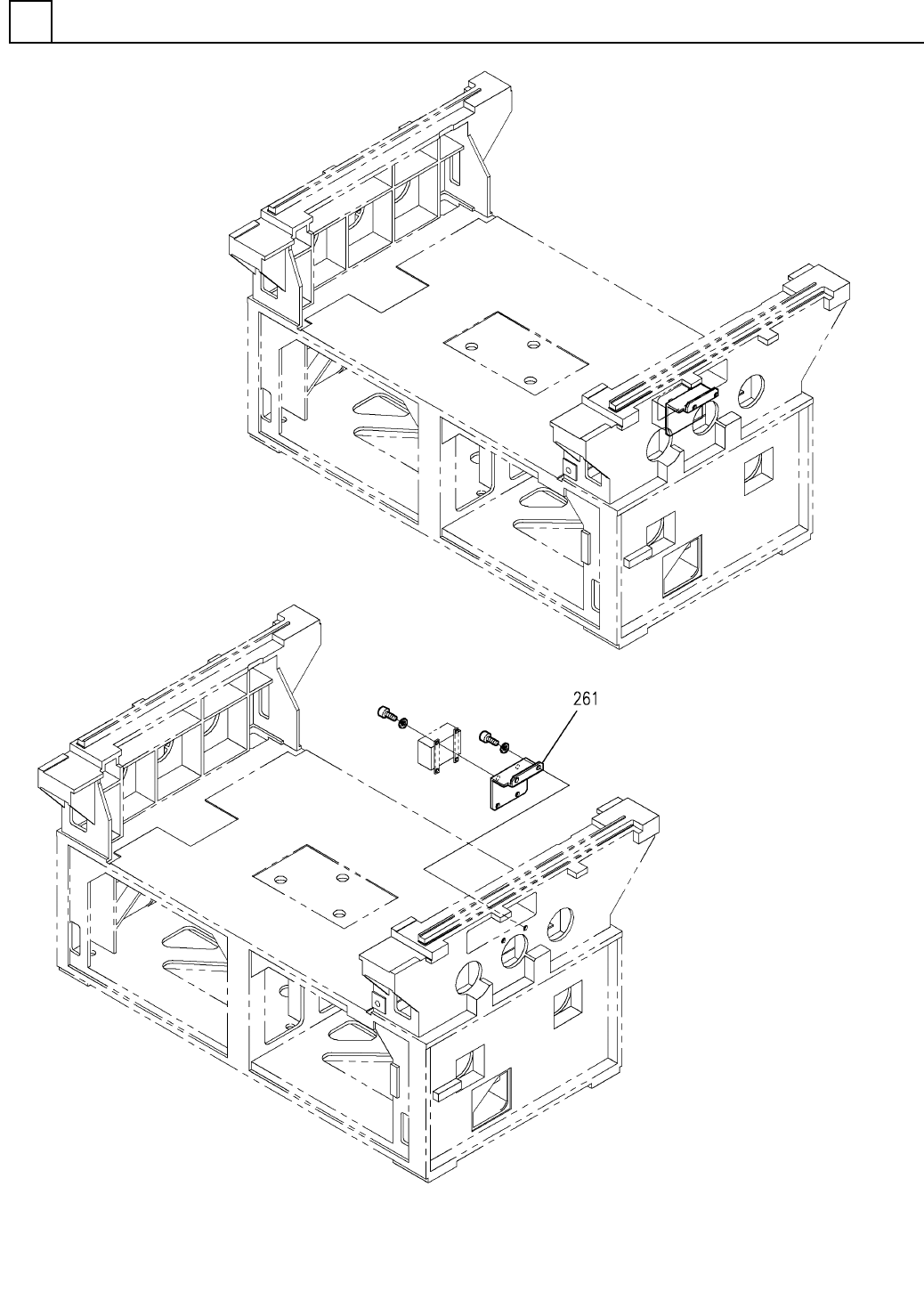

本体部(ﾁｯﾌﾟ厚み検出ｾﾝｻ取付対応)
MAIN BODY SECT.(SPECIFICATION FOR CHIP THICKNESS DETECTOR SENSOR)
部 品 名 品　 番 個数 備 考
R
1
R
2
1 1086201260
SENSOR ATTACHMENT UNIT ｾﾝｻﾄﾘﾂｹﾕﾆｯﾄ
1
261 N210048629AA
BRACKET ﾌﾞﾗｹｯﾄ
M334
F10862-01-260-AA_02

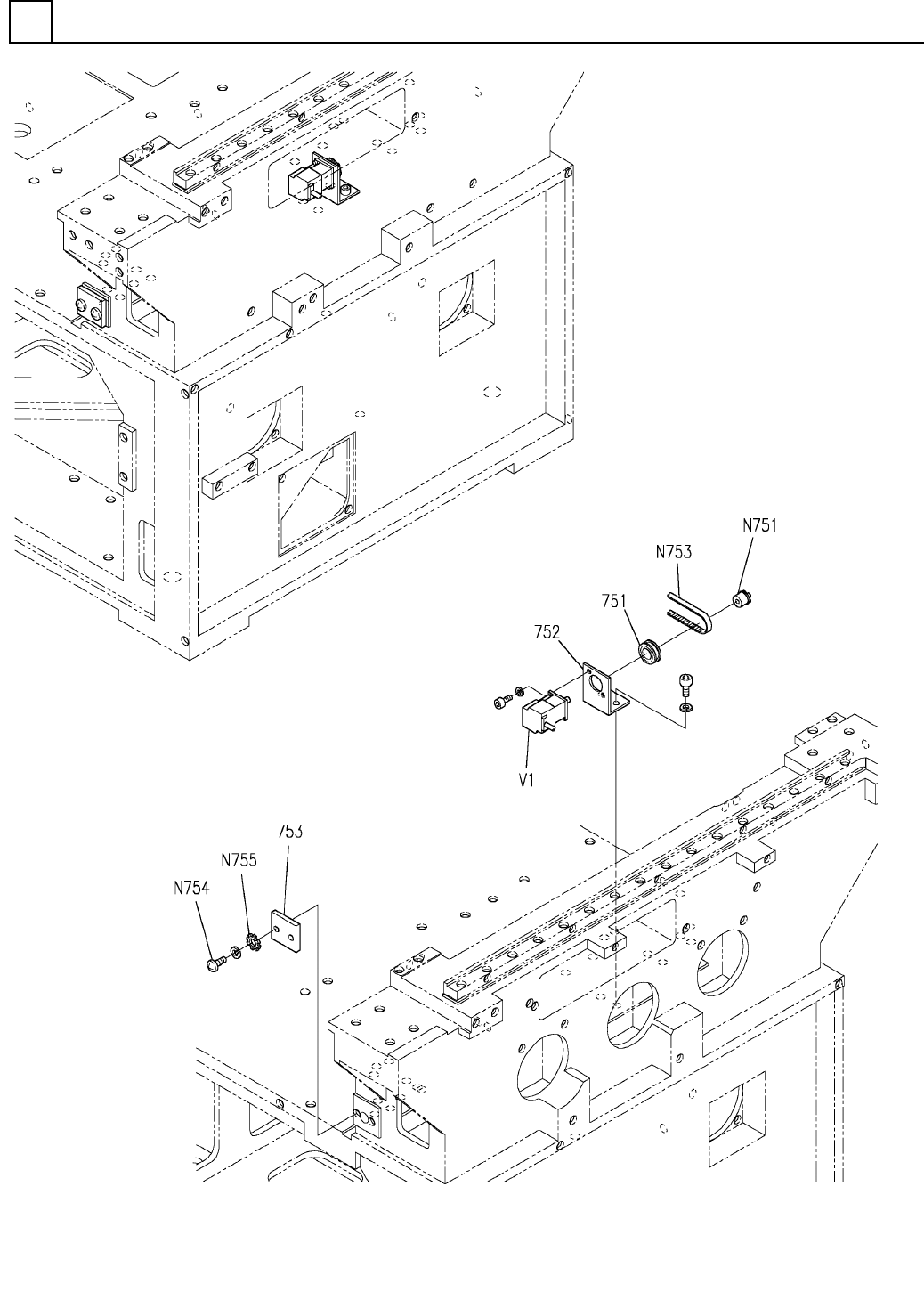

ﾌﾟﾘﾝﾄ基板搬送部(自動幅寄せ部)
P.C.B. TRANSFER SECT.(AUTO WIDTH ADJUSTMENT SECT.)
34
F10862-05-750-AC_01
M335
