BM221 Parts list(Mechanical20140224) - 第369页

PART No. ｲﾗｽﾄ No. REF No. PA RT NAME REM ARKS Q'TY 34 ﾌﾟﾘﾝﾄ基 板搬送部(ｽ ﾄｯﾊﾟ調整治具) P.C.B. TRANSFER SECT .(STOPPER AD JUSTMENT J IG) 部 品 名 品 番 個数 備 考 R 1 R 2 1 10 80731160 P.C. BOA RD TRANSFER U NIT ﾌﾟﾘﾝﾄｷﾊ ﾞﾝﾊﾝｿｳﾕﾆｯﾄ 1 1…

100%1 / 458

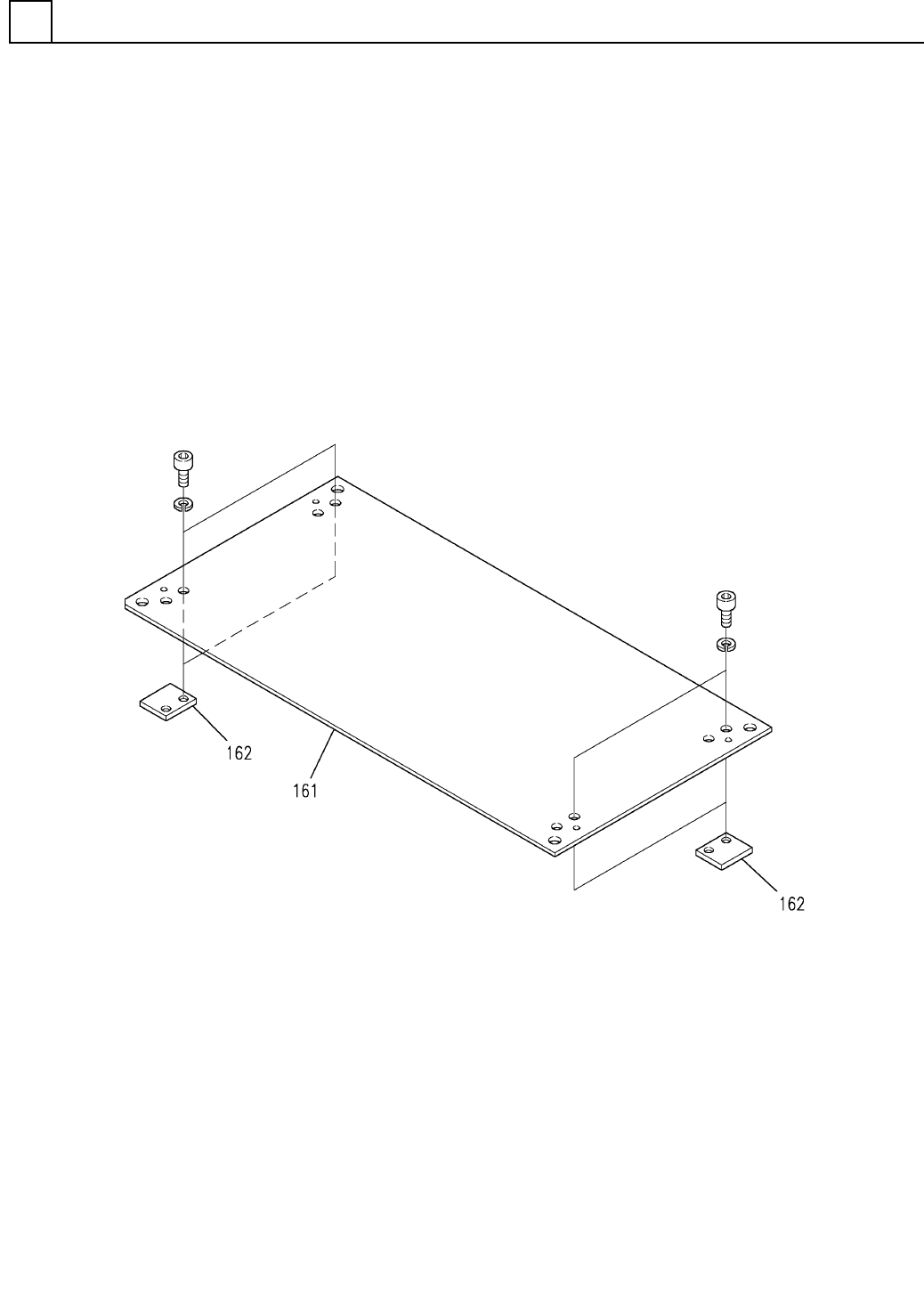

ﾌﾟﾘﾝﾄ基板搬送部(ｽﾄｯﾊﾟ調整治具)
P.C.B. TRANSFER SECT.(STOPPER ADJUSTMENT JIG)
34
F10807-31-160-AA
M337
PART No.
ｲﾗｽﾄ
No.
REF
No.
　　　
　　　　　　　　　 PART NAME
　　　　 REMARKS　
Q'TY
34
ﾌﾟﾘﾝﾄ基板搬送部(ｽﾄｯﾊﾟ調整治具)
P.C.B. TRANSFER SECT.(STOPPER ADJUSTMENT JIG)
部 品 名 品　 番 個数 備 考
R
1
R
2
1 1080731160
P.C. BOARD TRANSFER UNIT ﾌﾟﾘﾝﾄｷﾊ
ﾞﾝﾊﾝｿｳﾕﾆｯﾄ
1
161 1080731161
JIG(PLATE) ｼﾞｸﾞ(ﾌﾟﾚｰﾄ)
4
162 108073116201
PLATE ﾌﾟﾚｰﾄ
M338
F10807-31-160-AA

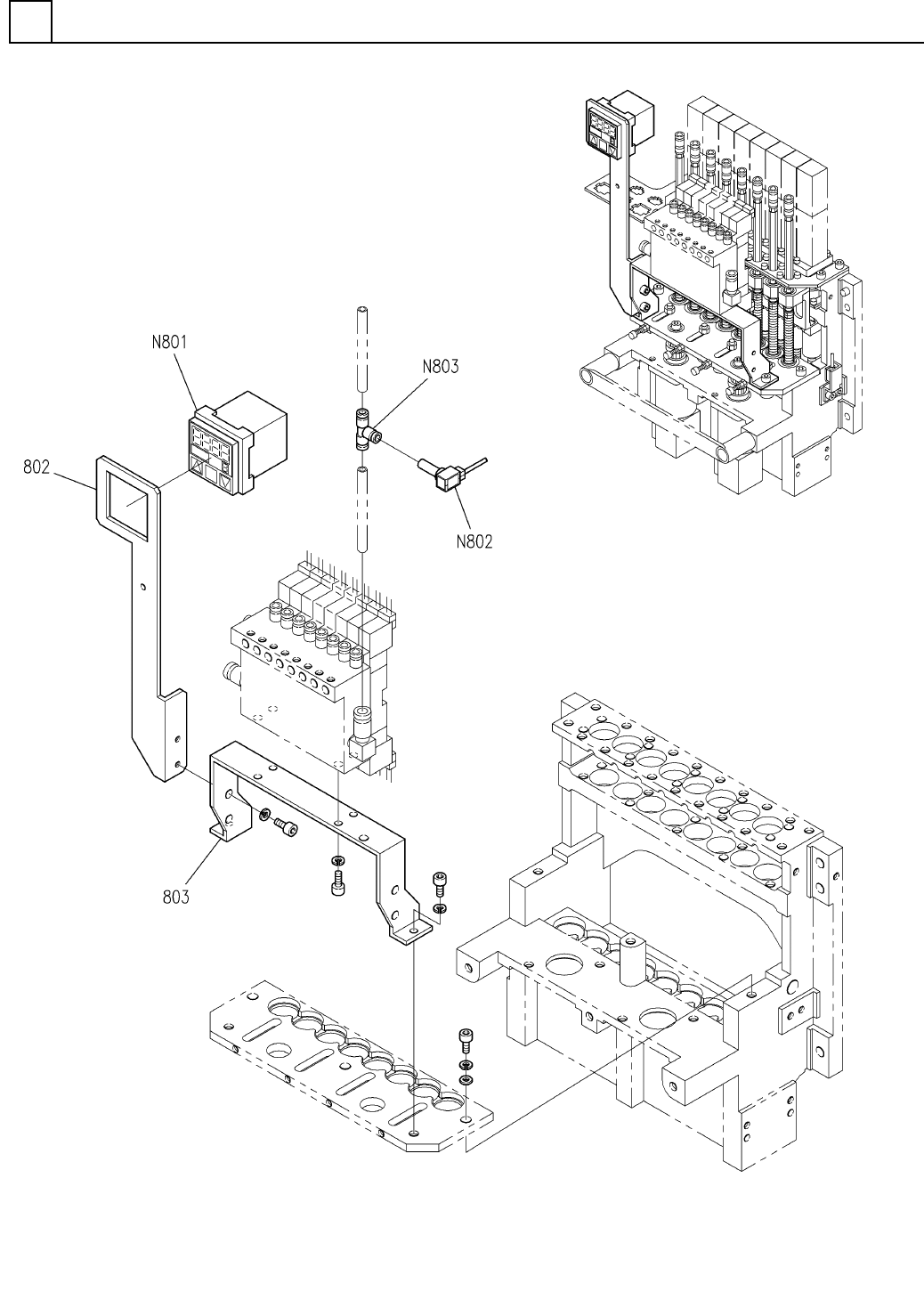

ﾍｯﾄﾞ部(吸着ｾﾝｻ部)
HEAD SECT.(VACUUM SENSOR SECT.)
35
F10862-29-800-AB
M339
