BM221 Parts list(Mechanical20140224) - 第419页

PART No. ｲﾗｽﾄ No. REF No. PA RT NAME REM ARKS Q'TY 44 ﾒｶﾞ ﾗｲﾄ部 MEGALI GHT SECT. 部 品 名 品 番 個数 備 考 R 1 R 2 1 N610090007AA LIGHTING UNIT ｼｮｳﾒｲﾕﾆｯﾄ 1 001 1086201547 BRACKET ﾌﾞﾗｹｯﾄ MEGALIGHT1 00-S1-M S 1 N001 N942MEGA-06…

100%1 / 458

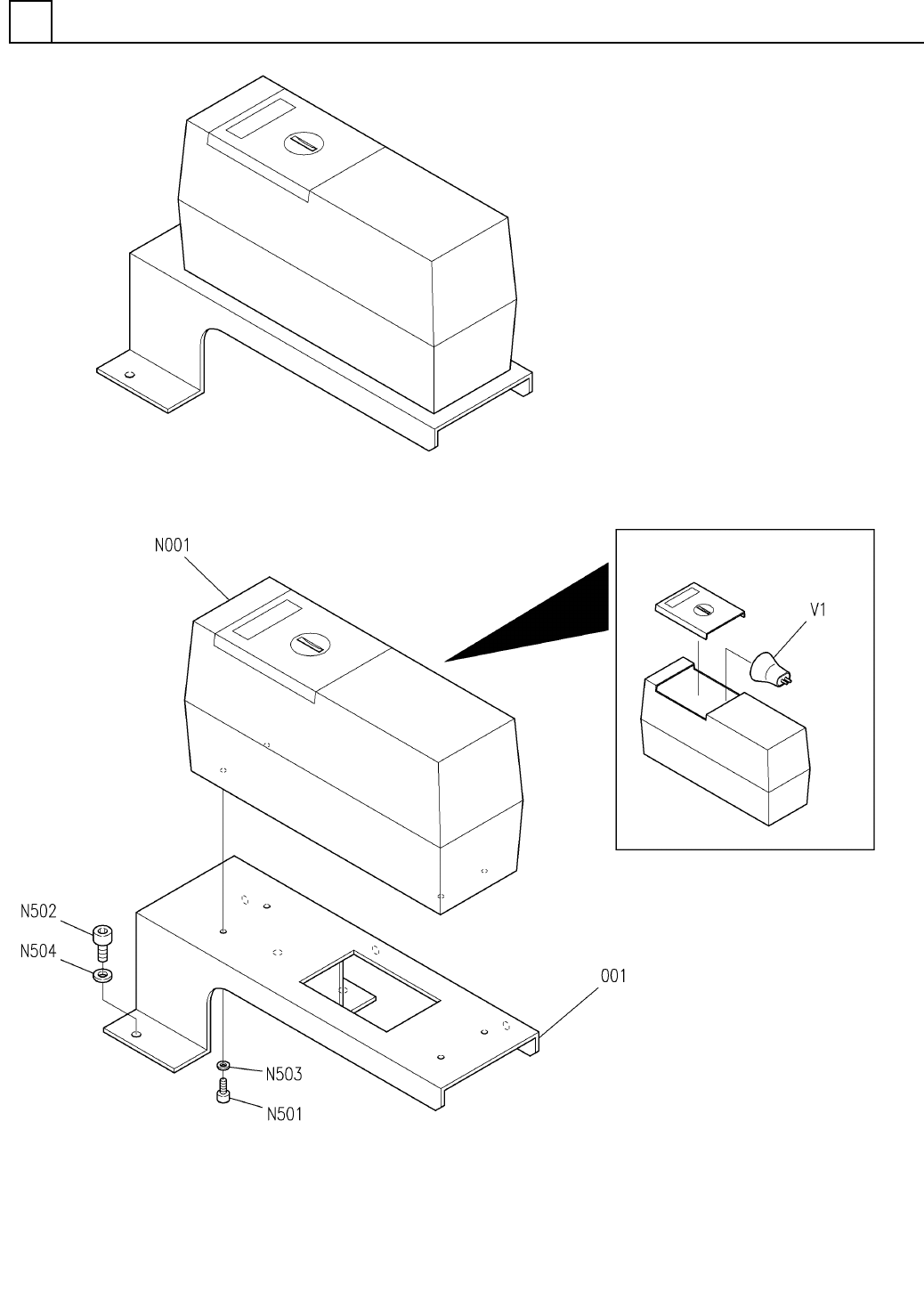

ﾒｶﾞﾗｲﾄ部
MEGALIGHT SECT.
44
FN610090007AA_00
M387
PART No.
ｲﾗｽﾄ
No.
REF
No.
　　　
　　　　　　　　　 PART NAME
　　　　 REMARKS　
Q'TY
44
ﾒｶﾞﾗｲﾄ部
MEGALIGHT SECT.
部 品 名 品　 番 個数 備 考
R
1
R
2
1 N610090007AA
LIGHTING UNIT ｼｮｳﾒｲﾕﾆｯﾄ
1
001 1086201547
BRACKET ﾌﾞﾗｹｯﾄ
MEGALIGHT100-S1-M S
1
N001
N942MEGA-069
LIGHT ﾗｲﾄ
M3X18-10.9 A2J (Trival
4
N501
N510018811AA
HEX. SOCKET HEAD CAP BOLT ﾛｯｶｸｱﾅﾂｷﾎﾞﾙﾄ
M5X12-10.9 A2J (Trival
3
N502
N510017390AA
HEX. SOCKET HEAD CAP BOLT ﾛｯｶｸｱﾅﾂｷﾎ
ﾞﾙﾄ
3 10H A2J (Trivalent)
4
N503
N510018494AA
ROUND PLAIN WASHER ﾐｶﾞｷﾏﾙﾋﾗｻﾞｶﾞﾈ
5 10H A2J (Trivalent)
3
N504
N510018499AA
ROUND PLAIN WASHER ﾐｶﾞｷﾏﾙﾋﾗｻﾞｶﾞﾈ
JCR12V 100V 10H
1V 1 N942JCR1-006
LAMP ﾗﾝﾌ
ﾟ
M388
FN610090007AA_00

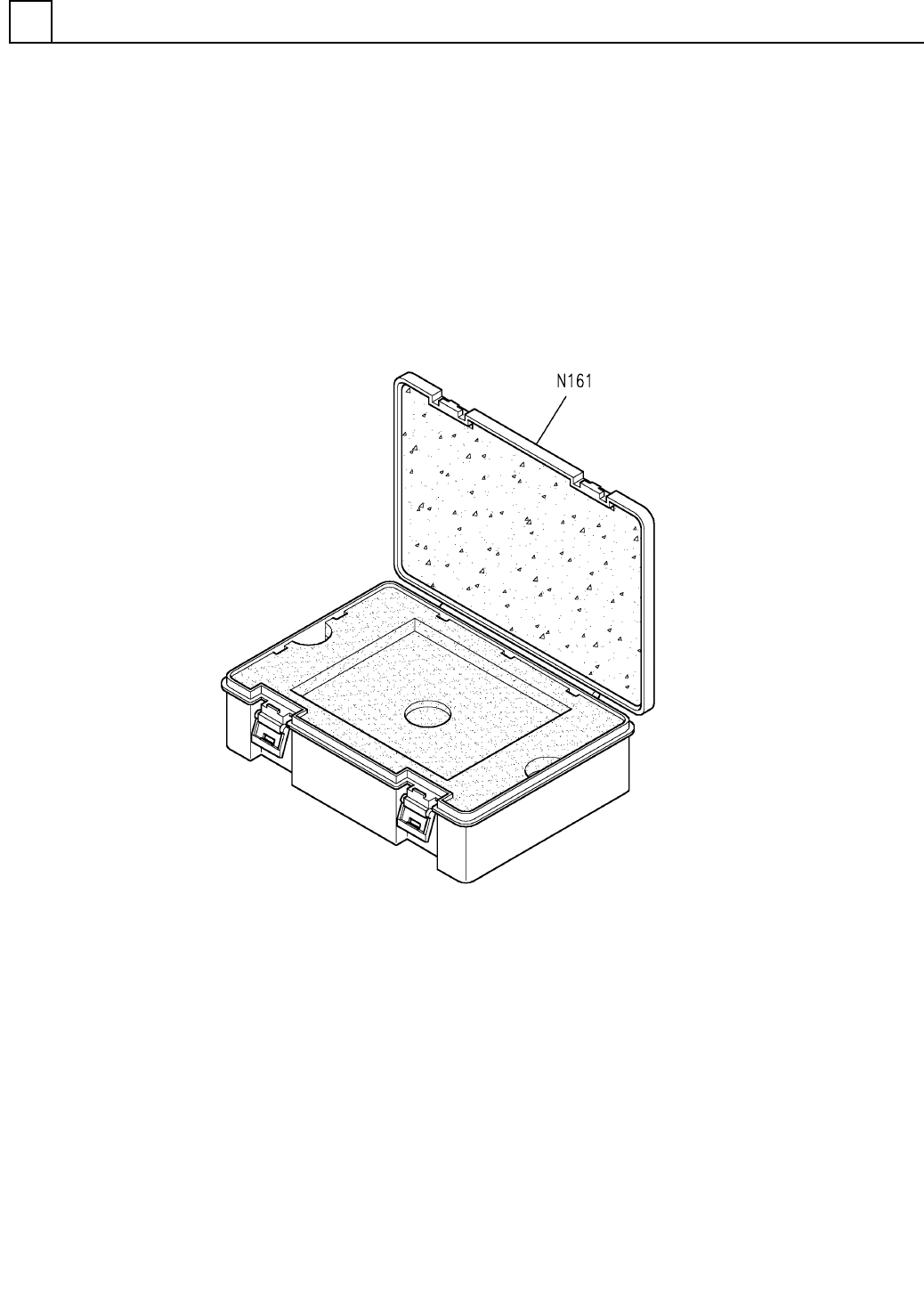

ｼﾞｸﾞｹｰｽ
JIG CASE
45
F10862-31-160
M389
