Cutting-edge Modular Mounter HM520 Administrator's Guide
<Shape>领域
<SQUARE> 选项按钮
设置正四角形条码
< 长方形> 选项按钮
设置直四角形Barcode。
<7. Bar Code Color > 领域
白色: Barcode比周边亮的情况。
黑色: Barcode比周边暗的情况。
<分数> 编辑框
设置形象分析时决定2D Barcode 存在与否的基准。建议值为 600。双击该编辑框
就会出现数字输入窗口。
<测试>按钮
可确认读取的Barcode数据可否使用。Test成功则显示如下窗口。
Test 失败则显示如下窗口。
<更新> 按钮
保存Barcode数据
<取消> 按钮
不保存Barcode数据。
2-47
Board
定义
2.5. Model
Block
构成One Board 或Array PCB形态，构成一个完成的 PCB分离形态的单位名称。物理
性方面与之前的PCB是相同的形态。
Block Fiducial
为了补正对Block内贴装点定义的一个代表Block 的Fiducial。
是与之前的Panel Fiducial相同的概念，但之前的如果只存在一个Panel Fiducial则
Block Fiducial的存在跟Block 个数相同的数量。
Block PCB
这是指以One Board或 Array PCB的形态构成的一个完成的PCB。
PCB
一个PCB 由一个或多个Block构成。
2-48
Cutting-edge Modular Mounter HM520 Administrator's Guide
选择<Model> 选项卡时，将出现可以设置 PCB 型号类型的下列对话窗口。

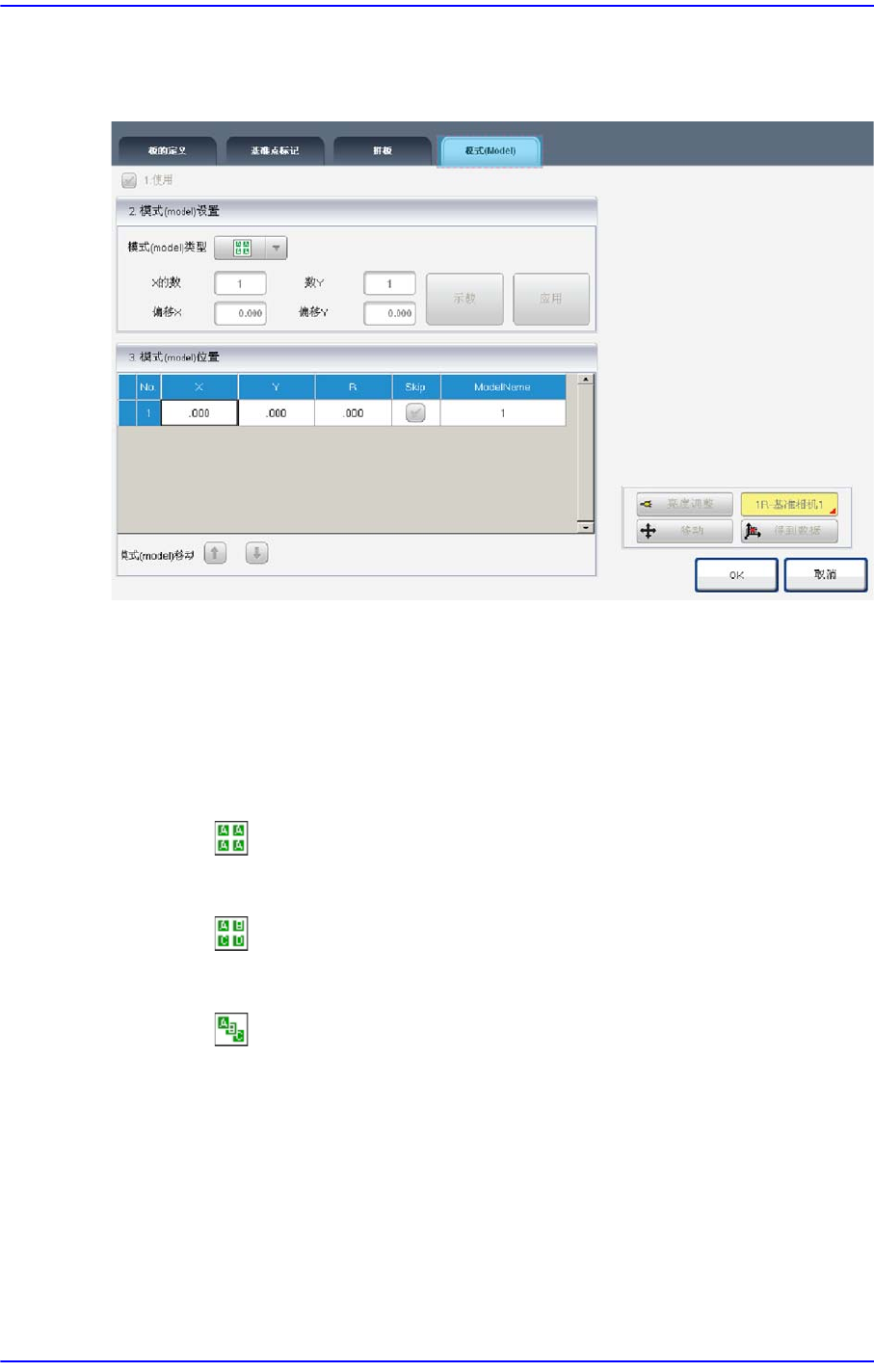

图
2.10 “PCB Model”
对话框
<1.使用> 检查框
要设置模型类型和block构成时选择。
<2. Model Setting> 领域
<Model Type> 组合框
选择构成模型的类型。可选择如下的3种类型。
[Block PCB - Same Type]
Block的CAD(贴装点及部件) 信息相同。
[Block PCB - Different Type]
Block的CAD（贴装点及部件）信息不同。
[Multi PCB]
同时生产不同的2种PCB时选择。
在<Model Type>组合框选择Block PCB 类型时。
像设置Array PCB一样设置Block。首先决定用多少个Block 组成整体后，对基准
Block的贴装原点适用偏移设置整个Block 的贴装原点偏移。
<X的数> 编辑框
输入X 方向的Block数量。双击该编辑框就会出现数字输入窗口。
