3-4
Cutting-edge Modular Mounter HM520 Administrator's Guide
时，在<1. PCB元件清单>领域只显示出属于选定元器件群的元器件。
默认值为“All Shapes”，显示出登记的所有元器件。
<排序（按元件组） / (按元件名称)> 按钮
把<1. PCB 元件列表> 领域上登记的元器件数据按照元器件群排序或者按照元
器件名称排序。
<过滤> 按钮
可以输入特定文字后过滤元件目录。在编辑框输入需要搜索的文字后按压<过
滤> 按钮。

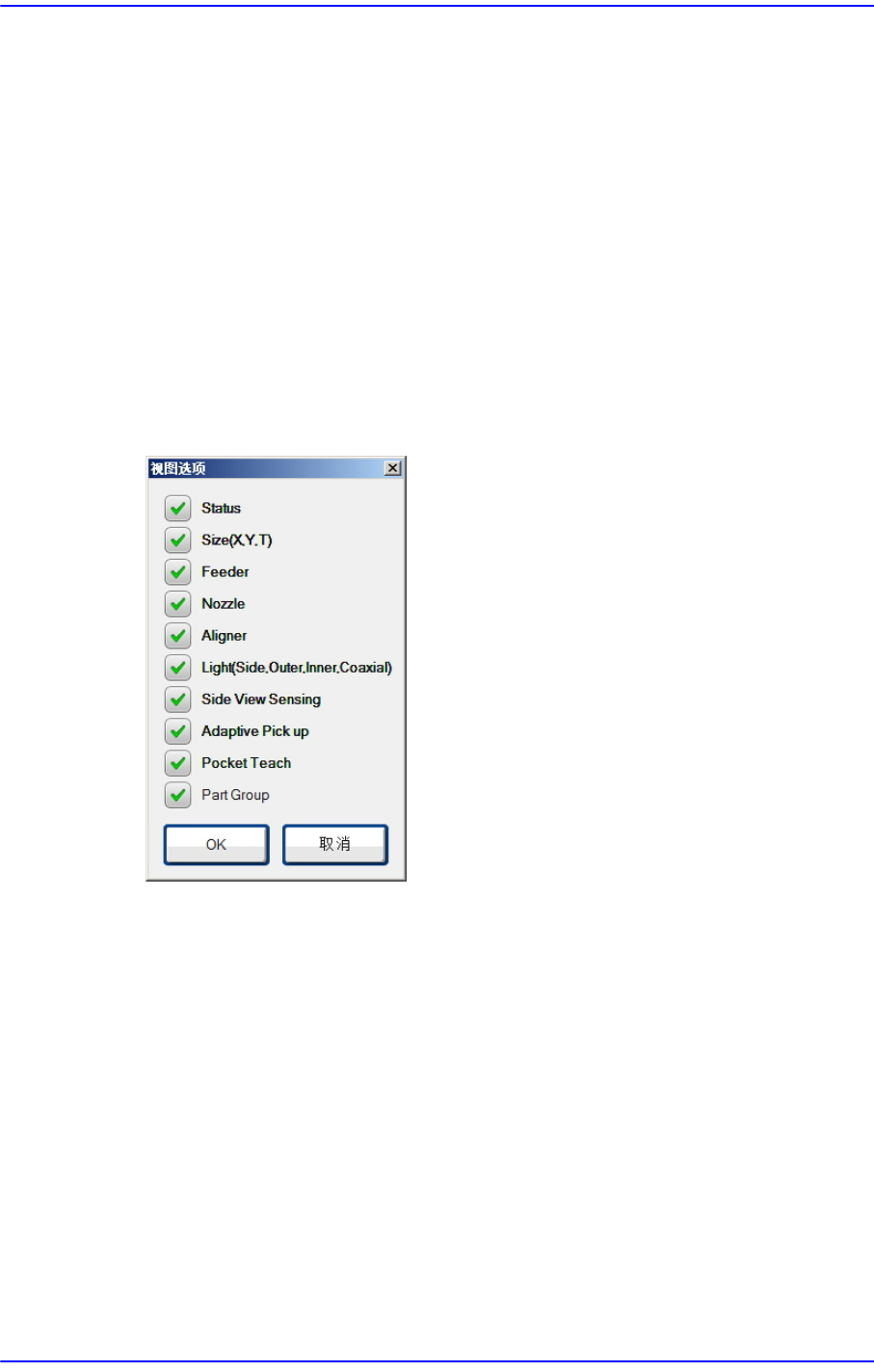

<View> 按钮
可以在<1. PCB元件清单>领域的表头(table header) 中选择使用者需要查看的项
后显示在表头上。
<新建元件 > 按钮
利用Local Part DB登记新的标准元器件。详细内容请参阅 “3.1.
登记标准元器件
”
<编辑> 按钮
需要针对所登记的标准元器件进行编辑后使用时，按下该键。
<相同> 按钮
拷贝所选择的部品数据。此时应设定新的部品名称。
<拷贝> 按钮
拷贝从元件目录箱中选择的部品信息。
<粘贴> 按钮
把拷贝的部品信息粘贴到元件目录箱。
3-5
元件的登记
<删除> 按钮
删除<1. PCB 元件列表> 领域上选择的元器件。
<更新到本地DB> 按钮
把在<1. PCB 元件列表> 领域选择的部品数据拷贝到Local Part DB。 也就是说，
PCB Part的部件复制到Local Part DB。
<把所有的元件更新到本地DB> 按钮
把<1. PCB 元件列表> 领域的所有部品数据拷贝到Local Part DB。
<Update to Server DB> 按钮
针对<1. PCB 元件列表> 领域的所有元器件，把更改后的数据传输到T-ELITE更
新元器件信息。
<关闭 > 按钮
结束“Parts” 对话窗口。
<多厂商(Vendor)> 按钮
在针对一个元件使用多个制造厂商的元件生产PCB 时使用该功能。
登记替代元件(Sub Part)，在PCB 贴装元件时可以自动使用替代元件进行作业。
注意 在编辑“元件”对话框当中转移到另外一个画面时，自动地储存所
编辑的内容。
3-6
Cutting-edge Modular Mounter HM520 Administrator's Guide
3.1. 登记标准元器件
它执行登记新的部品的功能。 “ 元件” 对话框中按下 < 新建元件…> 按钮则显示如下
对话框。
图
3.4 “
建立新的元件
/
编辑所选元件
”
对话框
(
选择了
Chip-Rect
元器件时
)
<1. 校正类型> 组合框
选择校正类型。自动设置为 “Vision”。
<2. 封装组> 组合框
选择部品组 。
Selection control
选择需要显示的部品组。可选择的部品组如下。
