3-11 元件的登记 <Image Capture> 按钮 利用 MFOV 功能 识别部件并进行登录时使用。 在对各零部件有 了认识了解以 后， MMI 会 将这些认识了解综合起来， 通过 ’V ision’ 窗口向 您展示各零部件的样 式。 图 3.5 “ 自动校正 ” 信息框 < 照像机 > 标题框 表示用在 Image Capture 的 Camera 。 < 文件名 > 编辑框 输…
3-10
Cutting-edge Modular Mounter HM520 Administrator's Guide
为了在吸嘴末端吸附或脱着部件，ON/OFF 该相应磁头的Vacuum。
<测试> 按钮

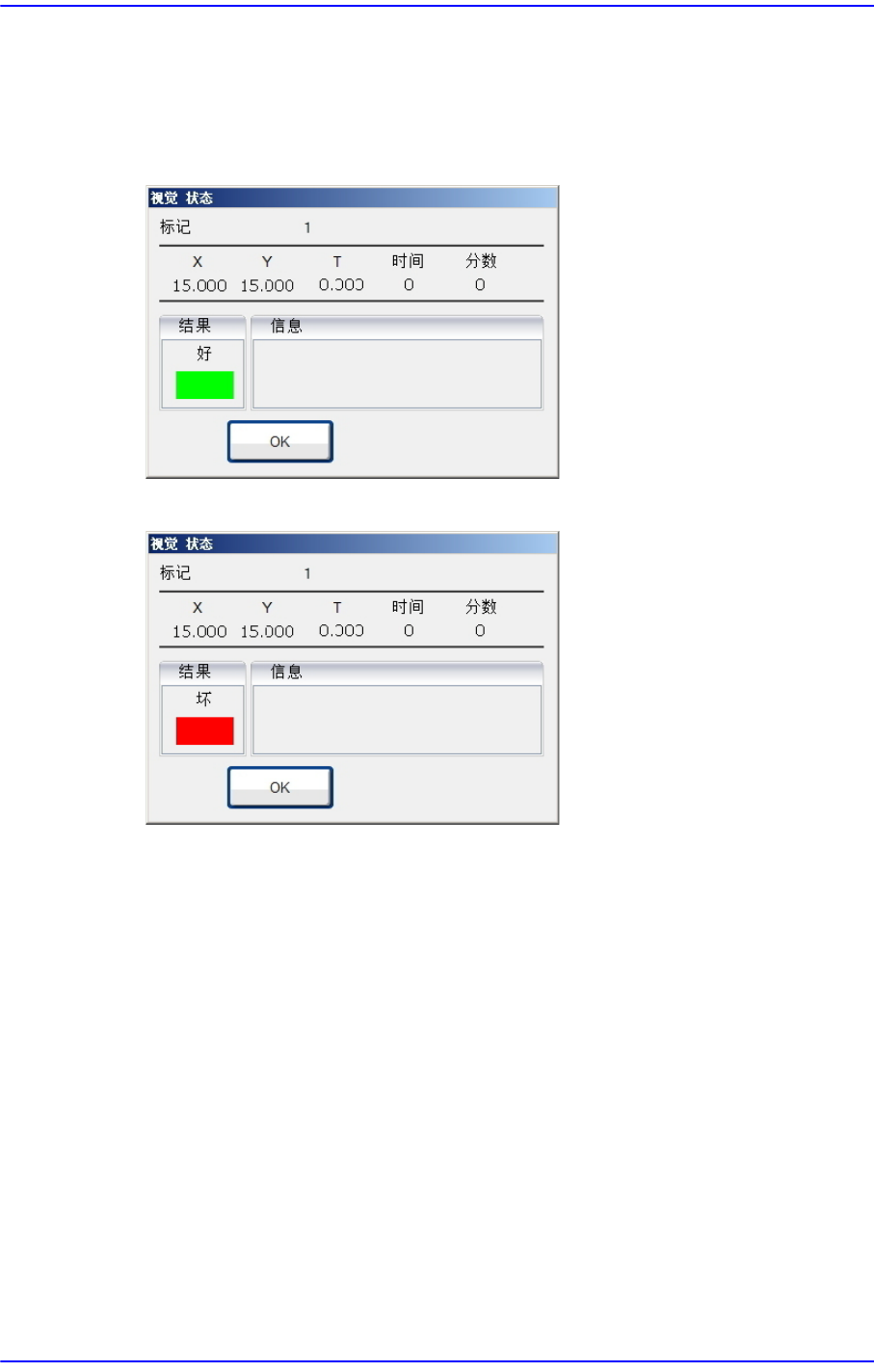

利用已设定的排列数据测试部品的识别动作。成功地完成测试后显示如下的信
息框。
测试失败时，显示以下的信息框。
<自动校正 > 按钮
自动阶段性地变换部件形象，并保存形象，用户确认其中识别最好的形象照明
值进行保存，帮助保存最佳照明值。
Chip-R, Chip-C, TR, SOP, SOJ, QFP, PLCC, BGA, Flip-Chip等部品进行。
<结果> 领域
显示Auto Teach成功与否。
<更新> 按钮
保存用Auto Teach 求出的部件 Align数据，关闭对话框。
<取消> 按钮
忽略用Auto Teach 求出的部件 Align 数据，关闭对话框。
<调校数据> 领域
显示 Auto Teach 结果数据。 Auto Teach失败则显示如下消息框。
3-11
元件的登记
<Image Capture> 按钮
利用MFOV功能识别部件并进行登录时使用。在对各零部件有了认识了解以
后，MMI会将这些认识了解综合起来，通过’Vision’ 窗口向您展示各零部件的样
式。
图

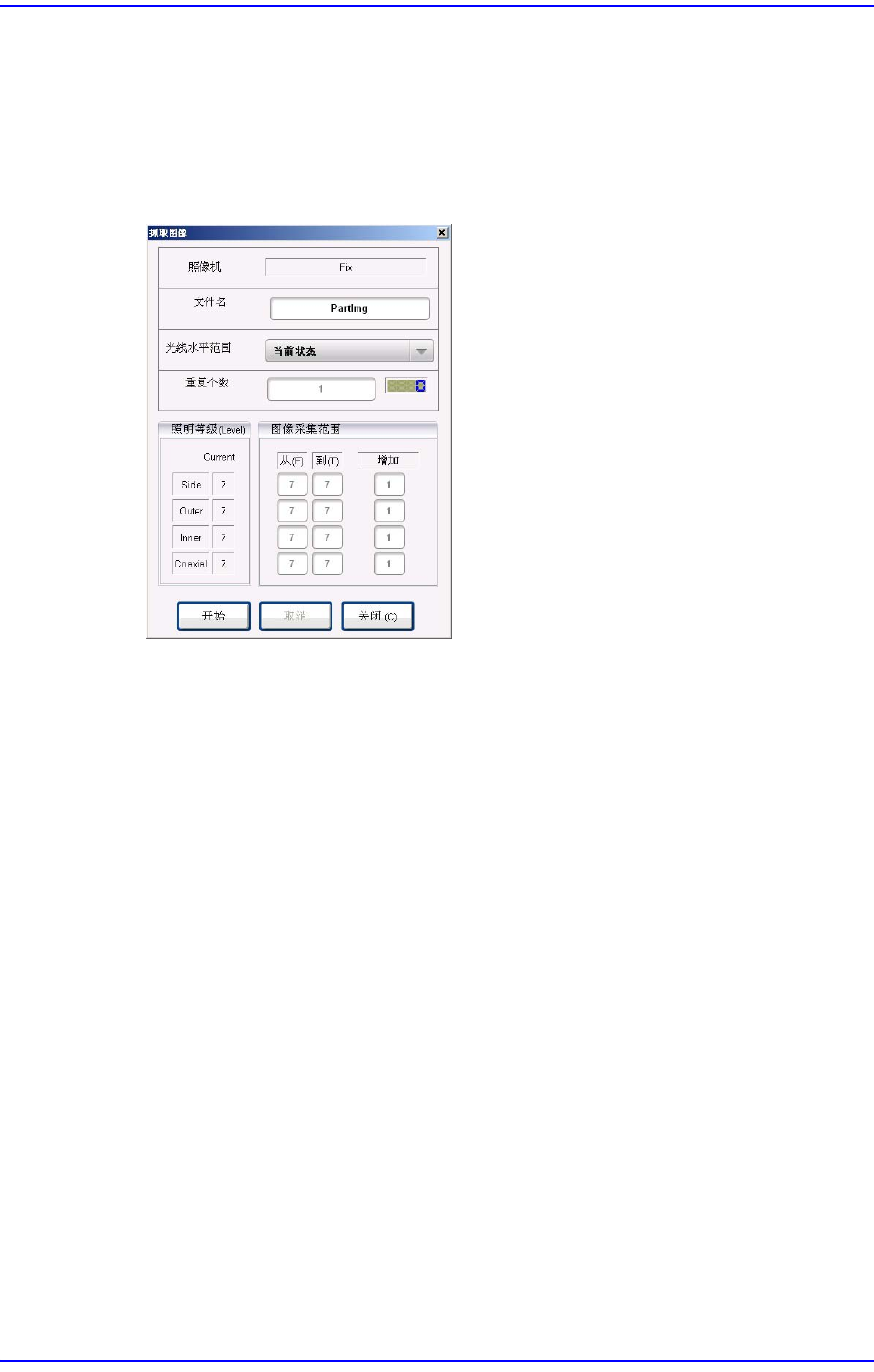

3.5 “
自动校正
”
信息框
<照像机> 标题框
表示用在Image Capture的Camera。
<文件名> 编辑框
输入使用在Image 保存的文件名。
<光线水平范围 > 组合框
选择各照明别照明值基本设置范围。
Rough
所有照明的照明值每增加5，并保存形象（Image）。
Fine
当前设置的照明值前后2阶段范围内照明值每增加1 保存Image。
All Range
对所有照明值领域保存 Image。
User Define
用户指定照明值变化范围及间隔。
重复个数
表示Image的储存次数。
3-12
Cutting-edge Modular Mounter HM520 Administrator's Guide
光线水平度
显示当前照明值。
图像拾取范围
显示用在保存Image的照明值范围及间隔。 Light Level Range 设置为 User
Define用户可直接输入/修改范围。
从
显示照明值变化的开始 Level。
到
显示照明值变化的结束 Level。
增加
设置照明值变化间隔。
<开始> 按钮
开始Image Capture 作业。
<取消> 按钮
Image Capture 中中断作业。
<关闭> 按钮
结束对话框。
<注册> 按钮
把设定的部品数据添加到PCB的部品清单。
<关闭> 按钮
关闭对话框。
