3-15 元件的登记 < 跳 过结合 (0~30)> 编辑框 Splicing Check 传 感器检测到 Splicing 时， 将按照此处设定的数量忽略元件后才 开始供应元件。
3-14
Cutting-edge Modular Mounter HM520 Administrator's Guide
<厚度 (mm)> 编辑框
设定部品的高度（厚度）。该功能只在EXCEN PRO(M) 激活。
<喂料器 > selection control

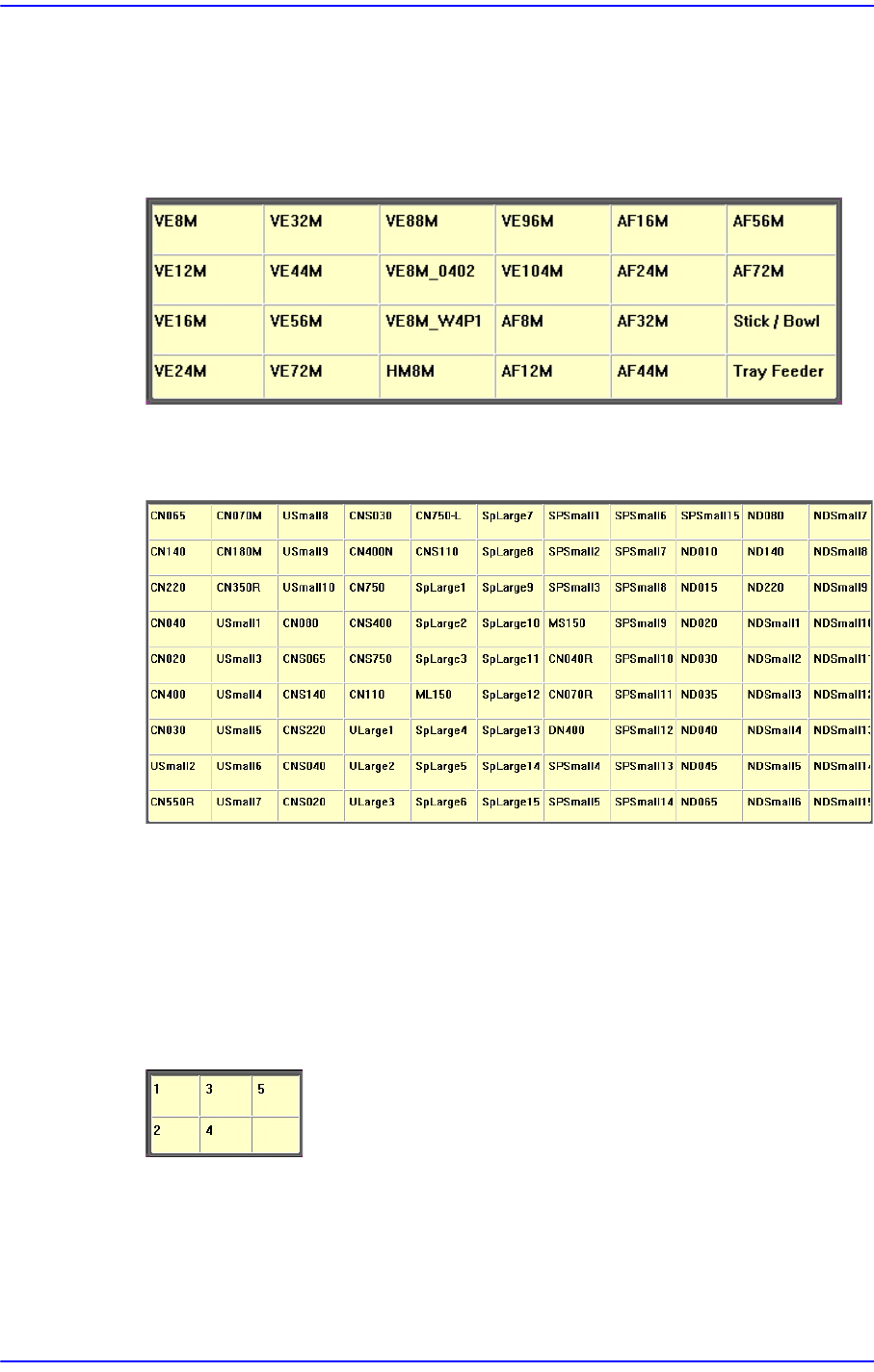

选择将供应部品的喂料器形式。可选择的喂料器
<吸嘴1 / 吸嘴2> selection control
选择吸附(Pickup)元器件的吸嘴。 可选择的吸嘴:
<间距> selection control
相当于在< 喂料器>选择用控件选择了电动型带式供料器。可以选择所选定带式
供料器的元器件供应间隔。 可以选择的节距类型如下:
<托板(Pallet)的进入/出去速度> selection control
相当于在< 供料器>选择用控件选择了盘式供料器。选择供应元器件时的盘式供
料器的板台移动速度。可以选择的节距类型如下：(1：最快，5：最 慢 )
<托盘上升 / 下降速度> selection control
相当于在< 供料器>选择用控件选择了盘式供料器。针对供应元件时盘式供料器

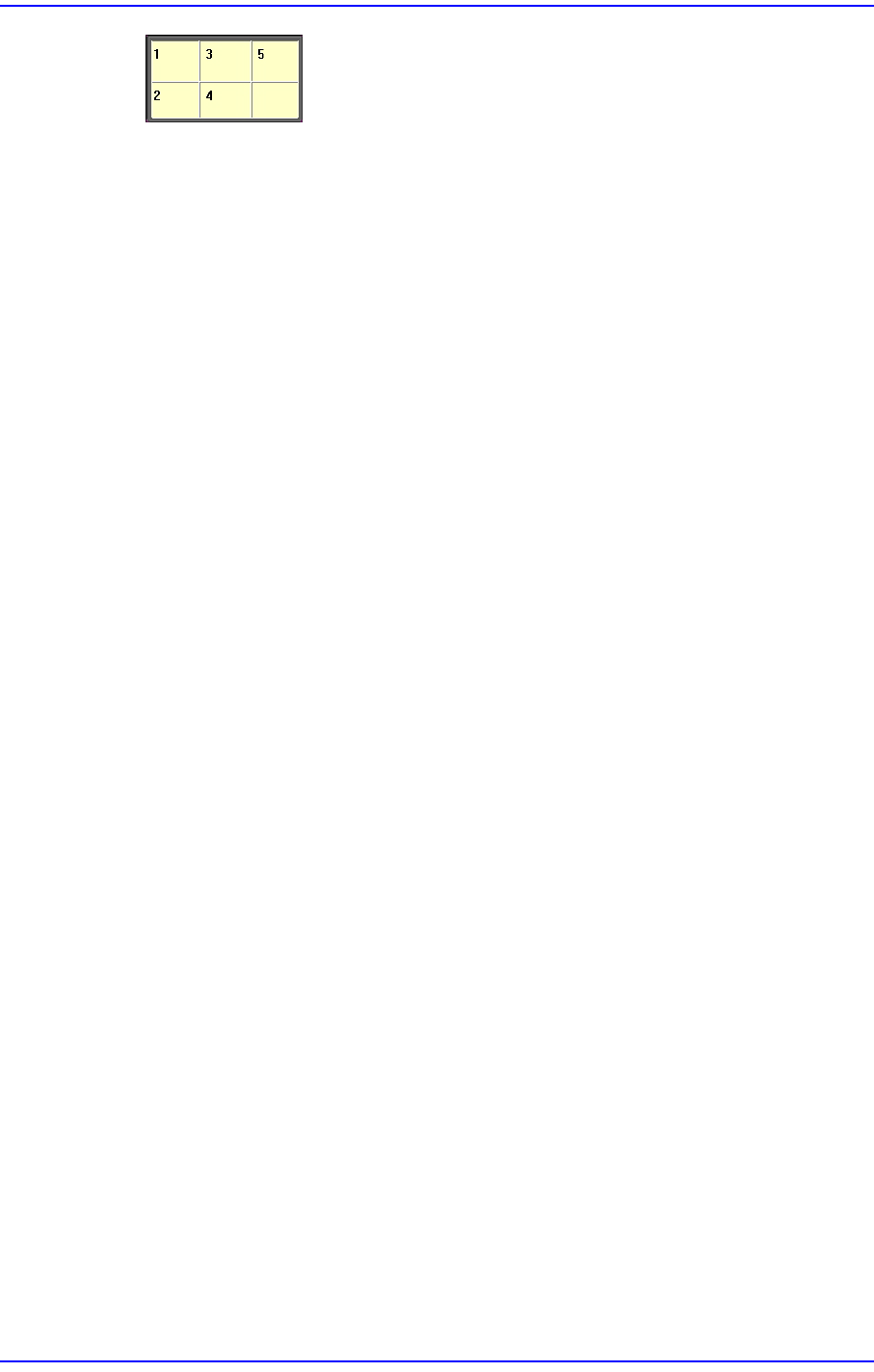

的托板(pallet)升/降速度进行设置。可以选择的节距类型如下：(1：最快，5：最 慢 )
3-15
元件的登记
<跳过结合(0~30)> 编辑框
Splicing Check传感器检测到Splicing 时，将按照此处设定的数量忽略元件后才
开始供应元件。
3-16
Cutting-edge Modular Mounter HM520 Administrator's Guide
3.2. 标准元器件的编辑登记

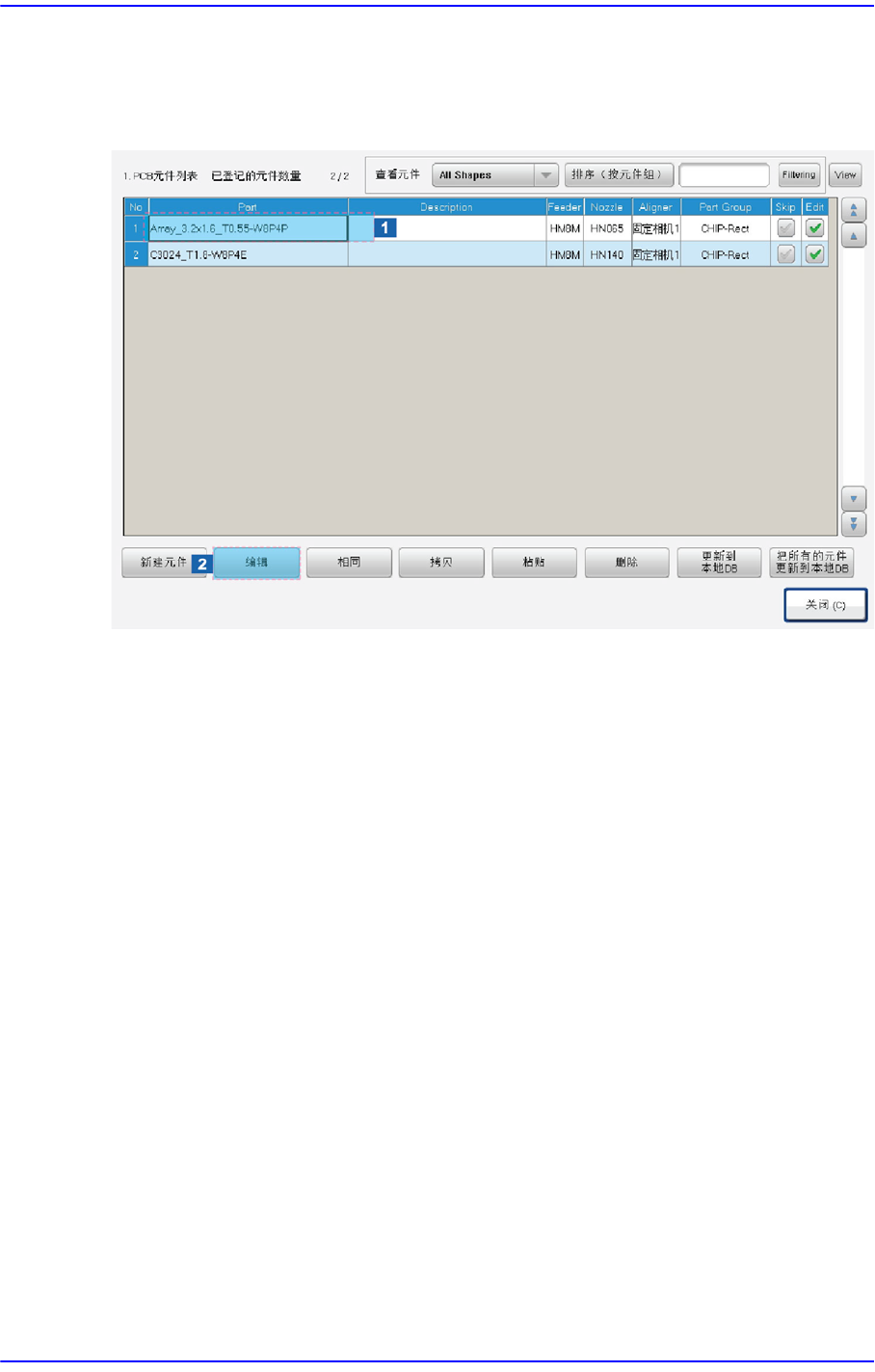

编辑标准元器件后登记元器件的方法。在<1. PCB Part List>上选择需要编辑的元器
件后按下<编辑>键。
