3-21 元件的登记 3.2.2. 编辑元件参数 可以针对和元件识别有关的参数 、 和 元件供应装置、 吸嘴、 气压及速度有关的参数 进行设定。
3-20
Cutting-edge Modular Mounter HM520 Administrator's Guide
<Auto> 开关按钮
自动设定显示黑白影像时适用的临界值时选择。

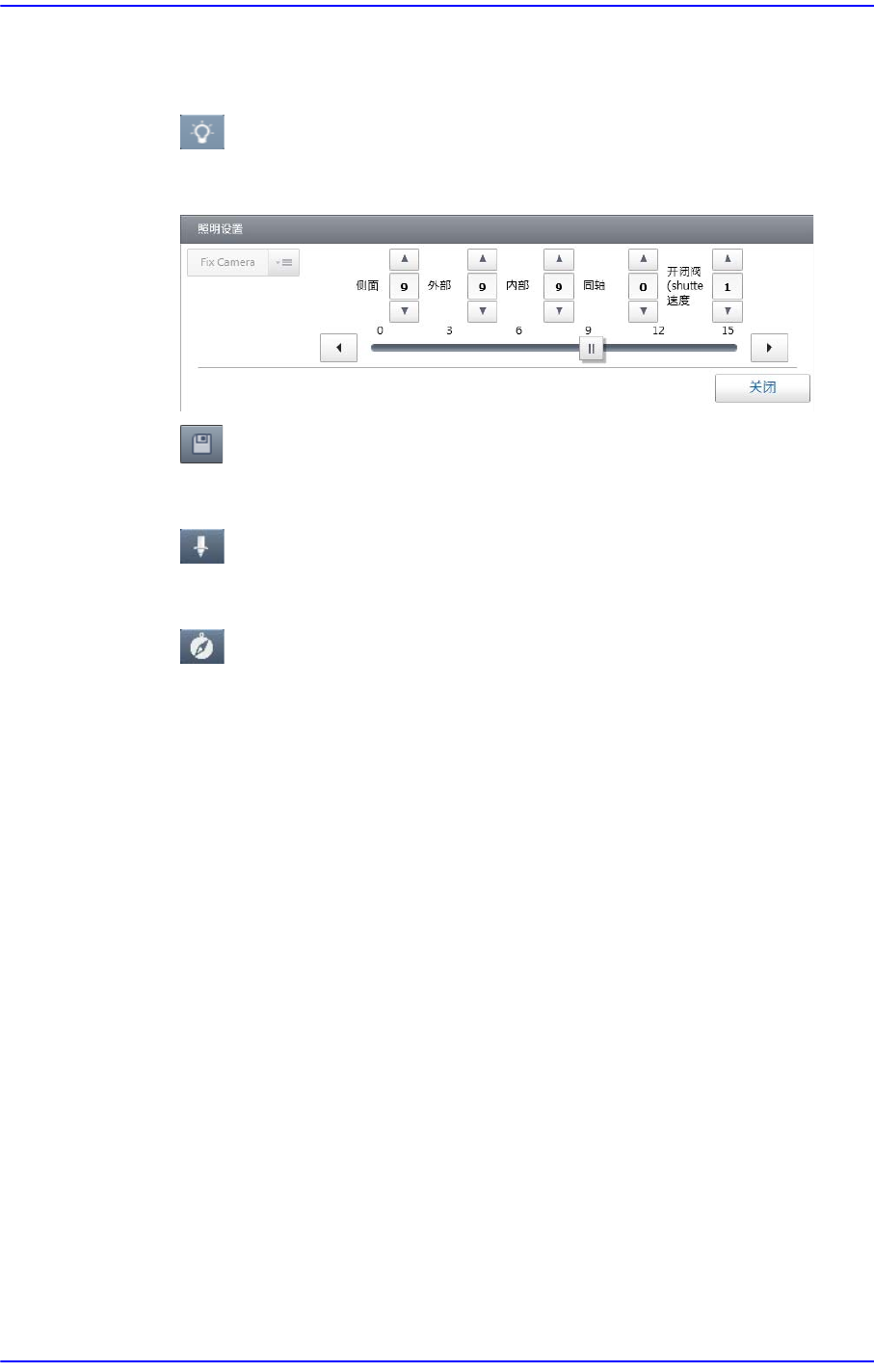

按钮
实行一种能够对识别元件的相机的照明值进行设定的对话框。
按钮
保存目前显示在视觉窗的图像。
按钮
在视觉窗显示吸嘴的轮廓线。
按钮
在视觉窗显示元件的极性。
<Align Test> 按钮
利用所设定的元件的识别数据进行元件识别测试。
把识别测试实行结果显示在视觉窗下端。
<自动识别> 按钮
自动搜索元件的识别数据。

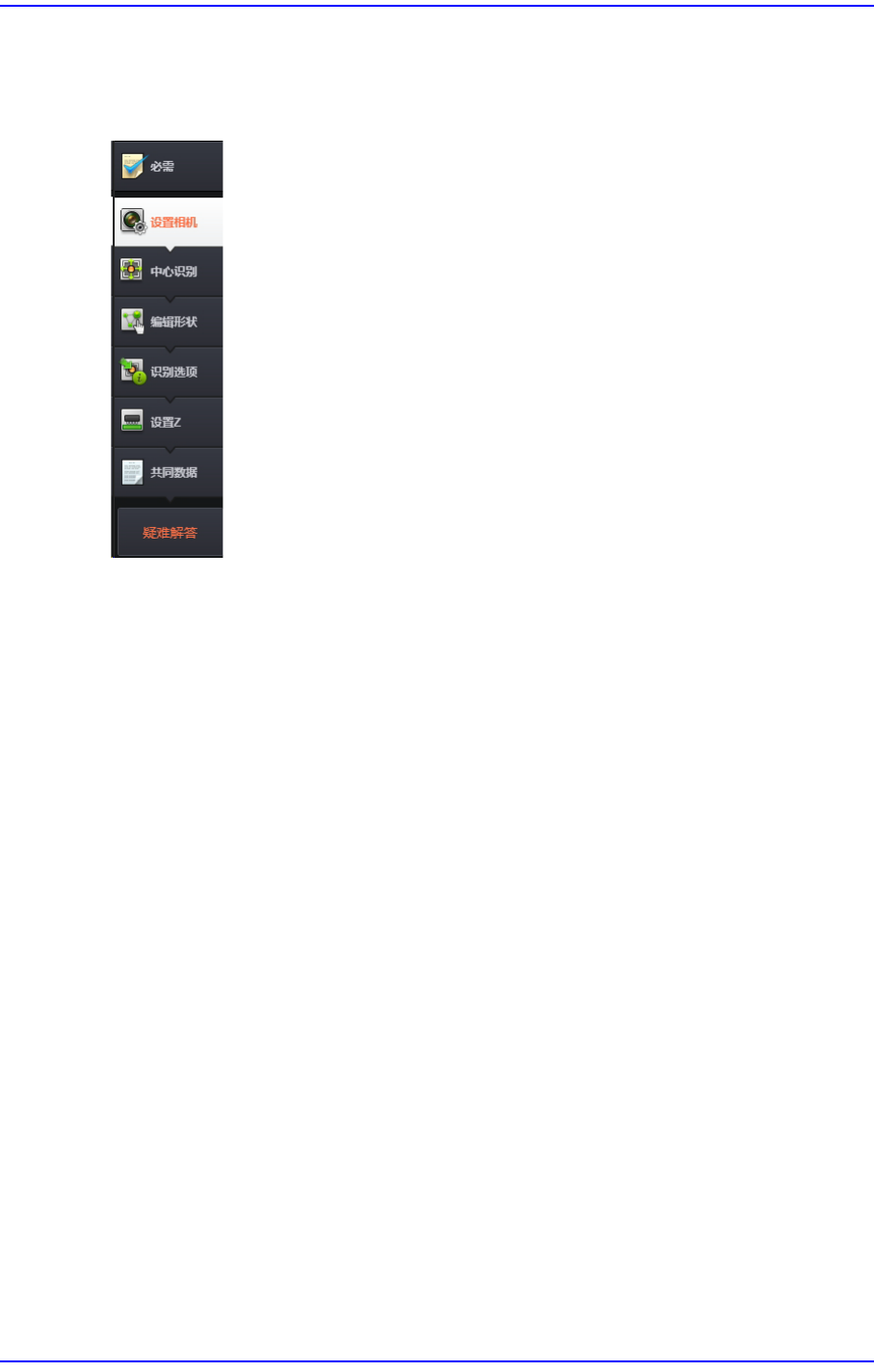

“元件参数 ” 领域
登记新元件或者修改已登记的元件的数据时选择。元件数据则由视觉参数构
成。
详细内容请参阅“3.2.2.
编辑元件参数
”。
3-21
元件的登记
3.2.2. 编辑元件参数
可以针对和元件识别有关的参数、和元件供应装置、吸嘴、气压及速度有关的参数
进行设定。
3-22
Cutting-edge Modular Mounter HM520 Administrator's Guide

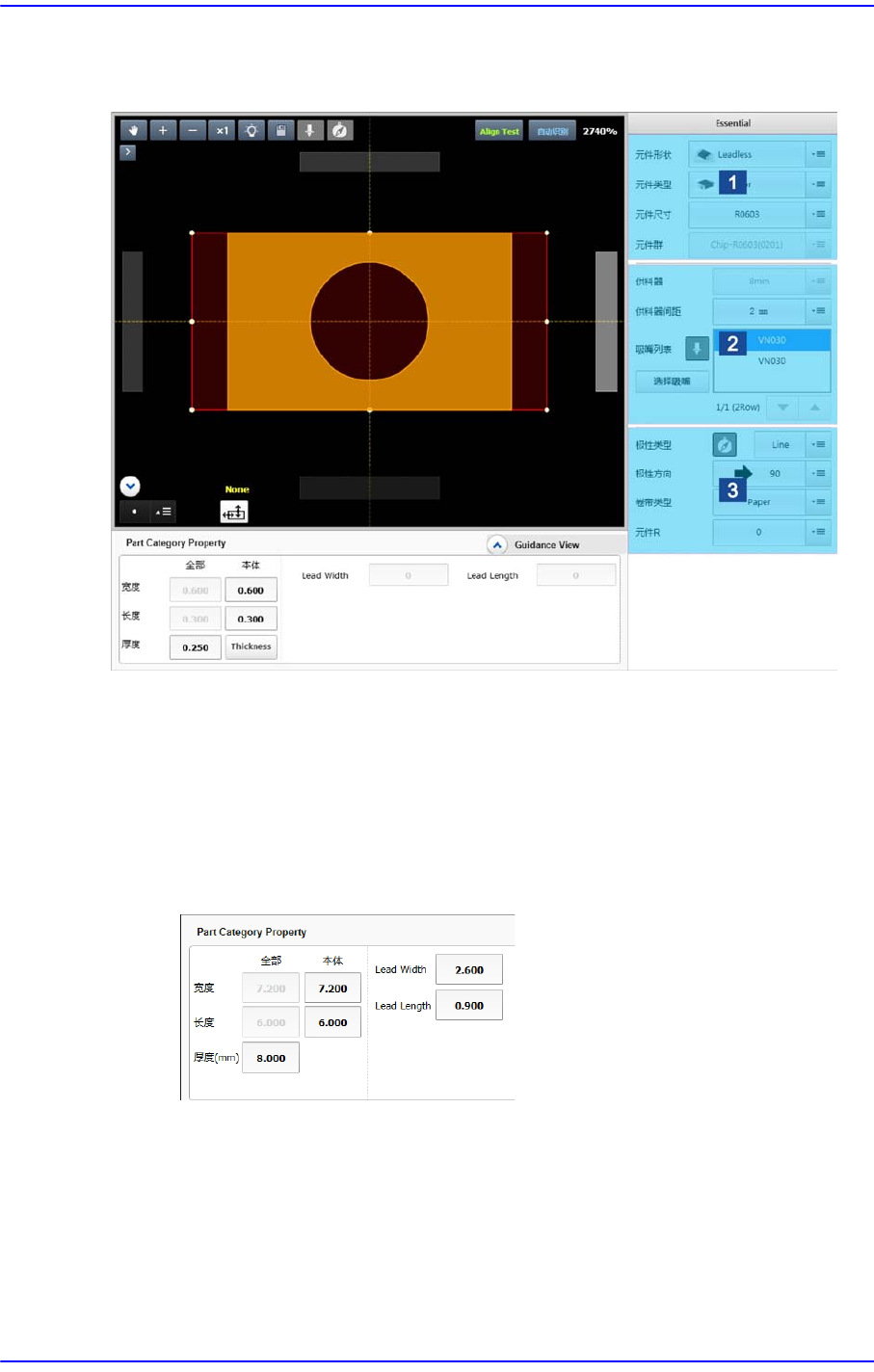

3.2.2.1. 必需
可以针对一般共同参数中使用者必须确认后设定的必备参数进行设定。
1:
设置元件类型
2:
设置供料器
/
吸嘴
3:
设置其它选项
<Part Category Property> 群
设置需要登记的元件的尺寸。
Leadless及Odd Form元件
主体(Body) 宽度/长度：元件的X/Y方向尺寸
厚度：元件的厚度
引脚宽度：引脚的宽度
引脚长度：引脚的长度
