3-23 元件的登记 Ball 元件 主体 (Body) 宽度 / 长度 ： 元件的 X/Y 方向尺寸 厚度 ： 元 件的厚度 X/Y 的球数 ： X/Y 方向的球数 量 球间距 X/Y ： 从球中心到相邻球的中心为止 的 X/Y 距离 球直径 ： 球的直径 Leaded 元件 < 全部 宽度 / 长度 > ： X/Y 方向引脚的 距离 < 本体 宽度 / 长度 > ： 元件主…
3-22
Cutting-edge Modular Mounter HM520 Administrator's Guide
3.2.2.1. 必需
可以针对一般共同参数中使用者必须确认后设定的必备参数进行设定。
1:
设置元件类型
2:
设置供料器
/
吸嘴
3:
设置其它选项

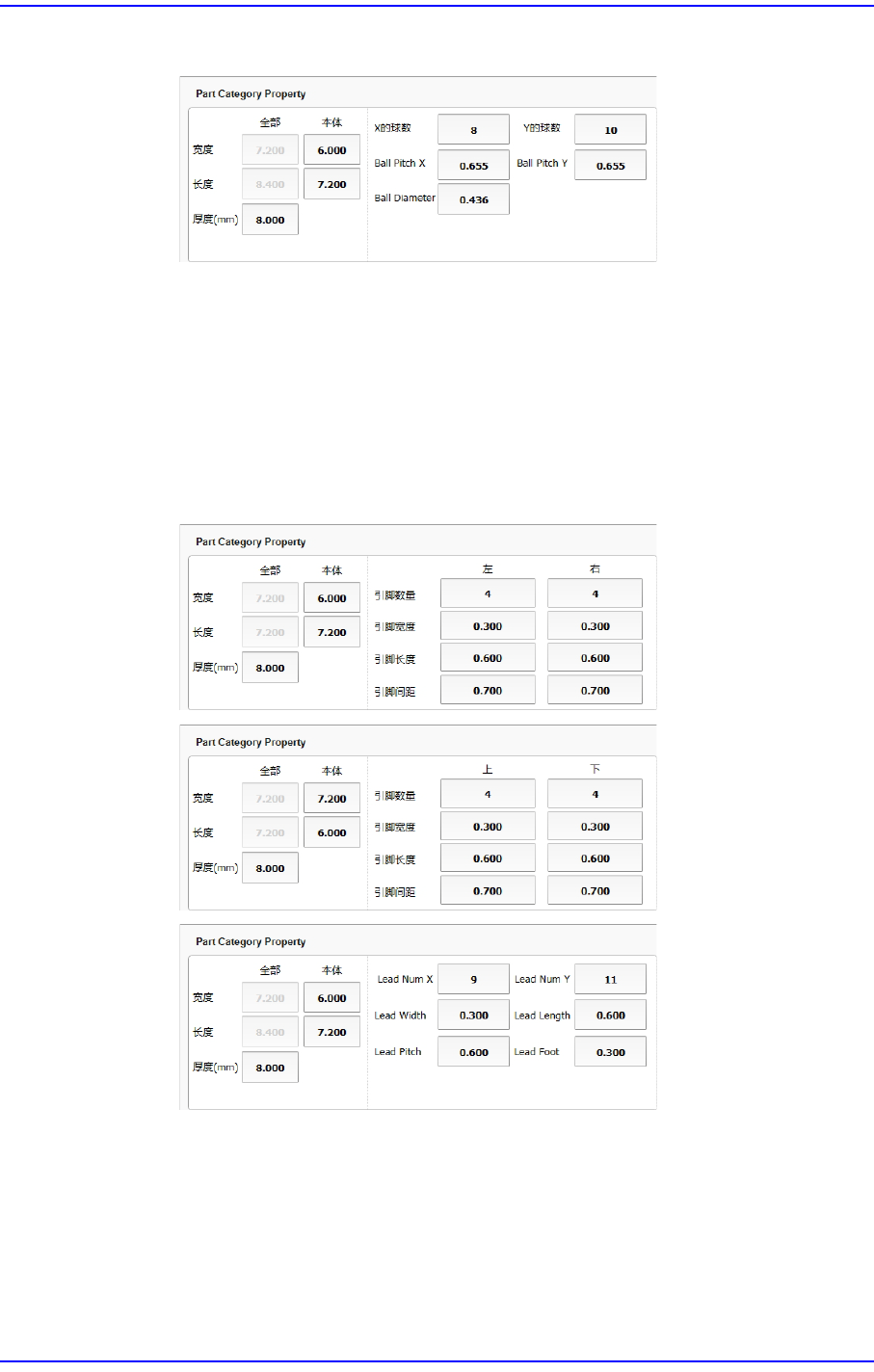

<Part Category Property> 群
设置需要登记的元件的尺寸。
Leadless及Odd Form元件
主体(Body) 宽度/长度：元件的X/Y方向尺寸
厚度：元件的厚度
引脚宽度：引脚的宽度
引脚长度：引脚的长度
3-23
元件的登记
Ball元件
主体(Body)宽度/长度：元件的X/Y方向尺寸
厚度：元件的厚度
X/Y的球数：X/Y方向的球数量
球间距X/Y：从球中心到相邻球的中心为止的X/Y距离
球直径：球的直径
Leaded元件
<全部 宽度/长度>：X/Y方向引脚的距离
<本体 宽度/长度>：元件主体的X/Y方向尺寸
<厚度>：元件的厚度
<引脚数量(上/下 / 左/ 右)>：上 /下/左/右方向的引脚数量
<引脚间距 (上/下/ 左/右)>：引脚的宽度
3-24
Cutting-edge Modular Mounter HM520 Administrator's Guide
< 引脚长度 ( 上/下/左/ 右)>：引脚的长度
< 引脚间距 ( 上/下/左/ 右)>：引脚与引脚之间的间隔
<X/Y 引脚数量>：一个边的X/Y 方向引脚数量
<Lead Foot>：引脚接触底部面的长度
‘设置元件类型’ 领域
设置需要登记的元件的类型。
<元件形状> 选择框
请选择需要登记的元件的形状。
<元件类型> 选择框
请选择需要登记的元件的类型。
<Part Scale> 选择框
请选择需要登记的元件的尺寸。选择了 Capacitor, Resister元件时激活。
<元件组> 显示栏
显示出需要登记的元件所隶属的群。
‘设置供料器/吸嘴’ 领域
设置供应元件的供料器的类型与吸取元件的吸嘴。
<供料器> 选择框
表示拟供应元件的供料器的类型。
<供料器间距> 选择框
选择了电动式供料器时使用。选择<供料器>选择框上选择的带式供料器的
间距。
<吸嘴列表> 列表框
显示吸取元件的吸嘴。关于吸嘴的详细内容请参阅Operation Handbook的"
第
7
章
.
吸嘴类型及适用元件
"。
在吸嘴列表选择了吸嘴时，就会在视觉窗以朱黄色显示吸嘴与元件接触的形
状。
在选择适当的吸嘴时，可以参考该形状得到帮助。
<选择吸嘴> 按钮
如果吸嘴列表上没有适当的吸嘴，可以单击该按钮后选择适当的吸嘴。
