3-24
Cutting-edge Modular Mounter HM520 Administrator's Guide
< 引脚长度 ( 上/下/左/ 右)>：引脚的长度
< 引脚间距 ( 上/下/左/ 右)>：引脚与引脚之间的间隔
<X/Y 引脚数量>：一个边的X/Y 方向引脚数量
<Lead Foot>：引脚接触底部面的长度
‘设置元件类型’ 领域
设置需要登记的元件的类型。
<元件形状> 选择框
请选择需要登记的元件的形状。
<元件类型> 选择框
请选择需要登记的元件的类型。
<Part Scale> 选择框
请选择需要登记的元件的尺寸。选择了 Capacitor, Resister元件时激活。
<元件组> 显示栏
显示出需要登记的元件所隶属的群。

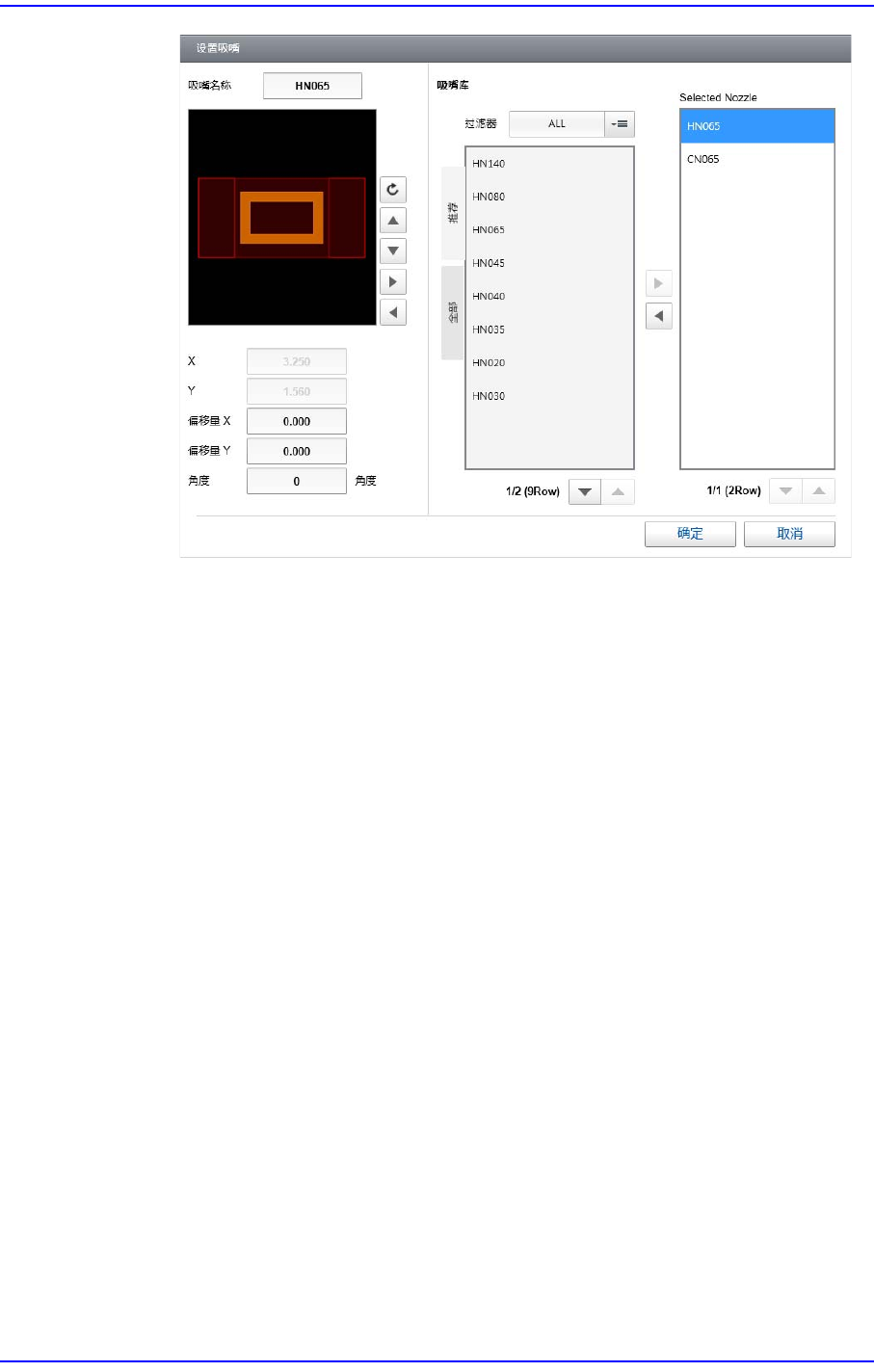

‘设置供料器/吸嘴’ 领域
设置供应元件的供料器的类型与吸取元件的吸嘴。
<供料器> 选择框
表示拟供应元件的供料器的类型。
<供料器间距> 选择框
选择了电动式供料器时使用。选择<供料器>选择框上选择的带式供料器的
间距。
<吸嘴列表> 列表框
显示吸取元件的吸嘴。关于吸嘴的详细内容请参阅Operation Handbook的"
第
7
章
.
吸嘴类型及适用元件
"。
在吸嘴列表选择了吸嘴时，就会在视觉窗以朱黄色显示吸嘴与元件接触的形
状。
在选择适当的吸嘴时，可以参考该形状得到帮助。
<选择吸嘴> 按钮
如果吸嘴列表上没有适当的吸嘴，可以单击该按钮后选择适当的吸嘴。
3-25
元件的登记
<吸嘴名称> 显示栏
显示吸嘴名。
<X /Y(mm)> 显示栏
显示元件布局的X、Y尺寸。
<偏移量 X / Y (mm)> 编辑框
请输入相对于吸嘴中心的X、Y补偿值。
<角度> 编辑框
请输入元件的吸取角度。
<吸嘴库> 群
<过滤器> 选择框
-ALL
把一切类型的吸嘴显示在下列列表框时选择。
-CN
只把CN吸嘴显示在下列列表框时选择。如果是SM系列及
EXCEN系列的HP头部则使用CN吸嘴。
-HN
只把HN吸嘴显示在下列列表框时选择。
-VN
只把VN吸嘴显示在下列列表框时选择。如果是EXCEN PRO/
3-26
Cutting-edge Modular Mounter HM520 Administrator's Guide
EXCEN PRO(M)的HS头部及MF头部则使用VN吸嘴。
-VS & VL
只把VS 吸嘴与VL 吸嘴显示在下列列表框时选择。如果是
EXCEN FLEX的HS头部则使用VS 及VL吸嘴。
- Special
只把Special 吸嘴显示在下列列表框时选择。
- 其它
只把VN、CN、HN、VS、VL、Special吸嘴以外的其余吸嘴显示在
下列列表框时选择。
<Recommend> 列表框
显示出优先应用于该元件的吸嘴。
<All> 列表框
显示出<过滤器> 选择框上选择的条件的吸嘴。
<Selected Nozzle> 列表框
显示出被登记成用于元件吸取作业的吸嘴。以后利用这里设定的吸
嘴的信息实行优化。
根据吸嘴被设定的顺序确定适用吸嘴的优先顺序。

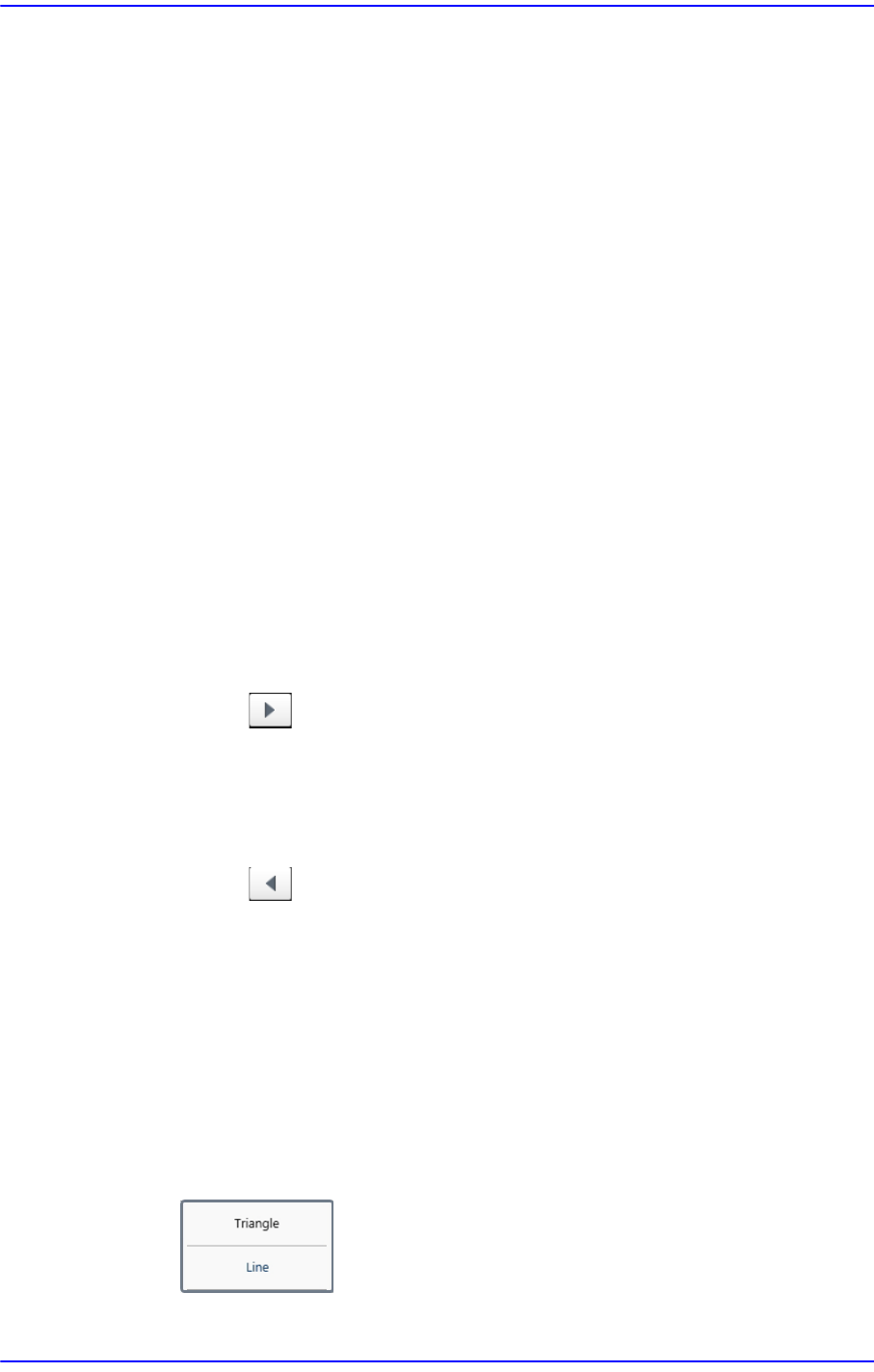

按钮
把左边的<Recommended> 或<All>列表框上选择的吸嘴添加到右边
的<Selected Nozzle>列表框上。
把选定的吸嘴登记成吸取元件时使用的吸嘴。
按钮
右边的<Selected Nozzle>列表框上选择的吸嘴添加到左边的
<Recommended>或<All>列表框上。
把选定的吸嘴设定成吸取元件时不使用的吸嘴。
‘设置其它选项’ 领域
设置元件的极性、料带类型、吸取供料器所供应的元件的角度。
<极性类型> 选择框
选择极性形态。可选择的形态如下。
