3-37 元件的登记 1: 四角形 X 长度 2: 四角形 Y 长度 3: X 间隔 - 左右对称 - ： 清楚 地识别元件中间形象时 形状定义 - Lead(Coil 类型 4) 1: X 间隔 2: 线 Y 长度 - 左右对称 引脚类型为 Electrode 时 因为适用于四角芯片元件， 因此形状固定为四 角形。 <Count /XY 数量 > 编辑框 引脚的类型为 Gull W ing 、 J Lead 、 L…
3-36
Cutting-edge Modular Mounter HM520 Administrator's Guide

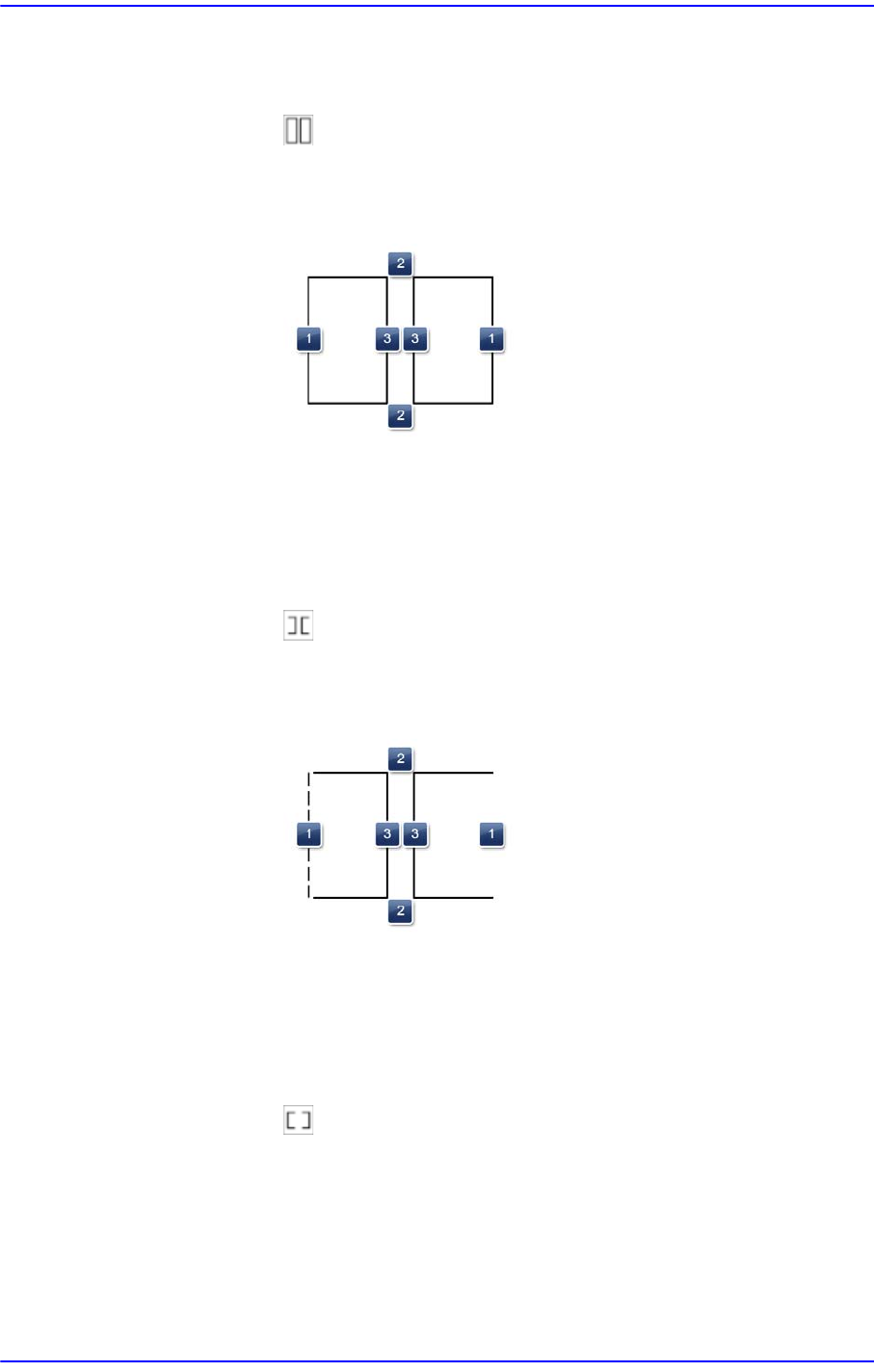

引脚类型为Coil时
请选择适合识别线圈元件的模样。
- ：清晰地识别出左右侧的较亮形状时
形状定义- Lead(Coil类型1)
1:
四角形
X
长度
2:
四角形
Y
长度
3: X
间隔
-
左右对称
- ：左右侧的亮区形象外侧边缘不清楚时
形状定义- Lead(Coil类型2)
1:
四角形
X
长度
2:
四角形
Y
长度
3: X
间隔
-
左右对称

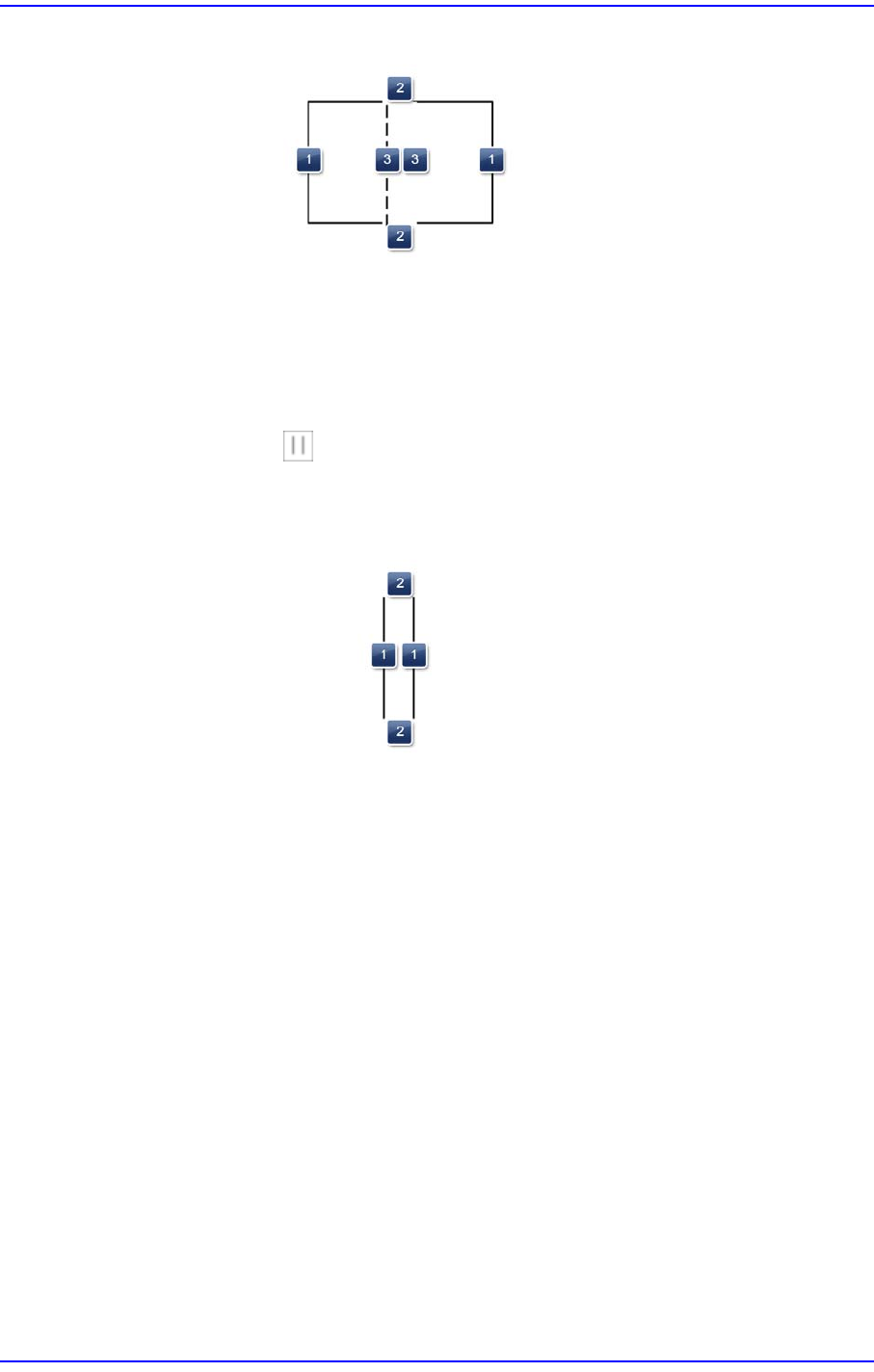

- ：左右侧的亮区形象内侧边缘不清楚时
形状定义- Lead(Coil类型3)
3-37
元件的登记
1:
四角形
X
长度
2:
四角形
Y
长度
3: X
间隔
-
左右对称
- ：清楚地识别元件中间形象时
形状定义- Lead(Coil 类型4)
1: X
间隔
2:
线
Y
长度
-
左右对称
引脚类型为Electrode时
因为适用于四角芯片元件，因此形状固定为四角形。
<Count /XY 数量> 编辑框
引脚的类型为Gull Wing、J Lead、Land时，可以设定所选择的实体存在
多少个引脚。
引脚以元件的本体为中心位于上 / 下时，请输入位于X方向的引脚的数
量。(Lead Direction - Vertical)
引脚以元件的本体为中心位于左 / 右时，请输入位于Y方向的引脚的数
量。(Lead Direction - Horizontal)
引脚以元件的本体为中心位于四个方向时，请输入位于X 方向与Y 方向
的引脚的数量。(QFP, PLCC)
3-38
Cutting-edge Modular Mounter HM520 Administrator's Guide
< 位置> 选择框
引脚的类型为Gull Wing、J Lead、Land时，请以元件的本体为中心选择
所选择的引脚的方向。
但是，所选择的实体为引脚群时禁用。
左(Left)/ 右(Right)/上(Up)/下(Down)
< 间距 / 间距XY> 编辑框
所选择的实体为引脚群时，可以设定各引脚之间的距离。
引脚以元件的本体为中心位于上 / 下侧时，请输入位于X方向的引脚之间
的间隔。
引脚以元件的本体为中心位于左 / 右边时，请输入位于Y方向的引脚之间
的间隔。
< 足部> 编辑框
引脚的类型为Gull Wing、J Lead、Land时，请输入引脚与PCB 上面的焊
料接触的领域的长度。
<X /Y> 编辑框
请输入视觉窗的中心与所选择的实体的中心之间的X及Y 补偿值。
< 宽度> 编辑框
按照实际元件的图像输入实体的宽度。如果所选择的实体为圆形则输入
直径。
< 高度> 编辑框
按照实际元件的图像输入实体的宽度。只有在所选择的实体为四角形时
才会激活。
< 容许误差%> 编辑框
以%为单位输入即使所识别的元件形状和所登记的元件形状实体之间发
生差异也能接受的程度。
例如，容许误差设定成10%时，如果所登记的形状实体的数据为10而实
际识别的元件形状的数据为11，视觉系统就会把所识别的元件形状判定
为正常。
如果需要按照主要识别参数个别地设定详细的容许误差，请单击右边的
<详细>按钮。
< 详细> 按钮
针对长度、宽度、足部、间距项各自设定上偏差与下偏差。
上偏差：容许高于设定值的程度。
下偏差：容许低于设定值的程度。
