3-85
元件的登记
<实行>按钮
实行元件照明测试。

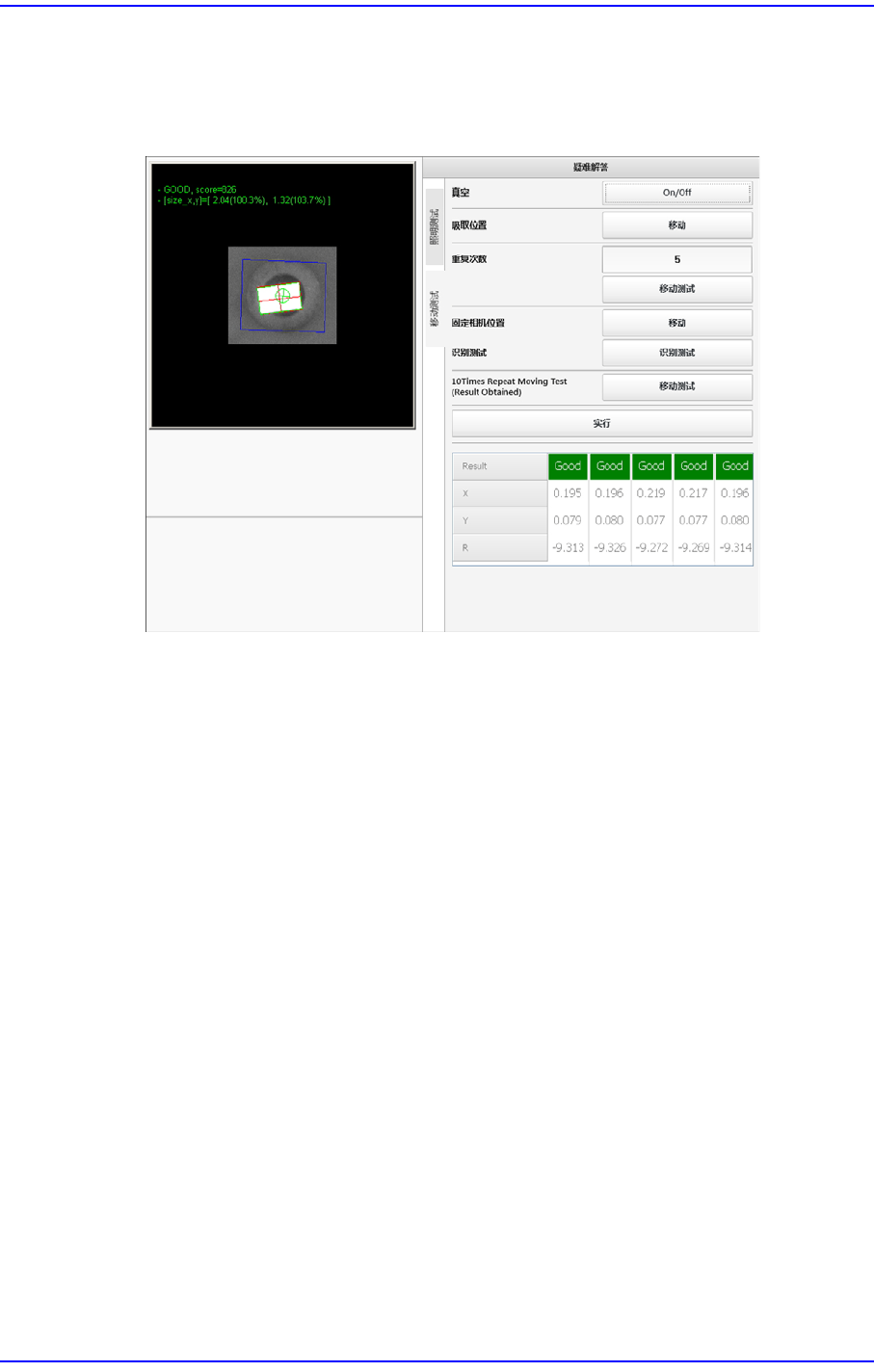

<移动测试> 选项卡
<真空>按钮
把轴杆内的气压加以“ON/OFF”。
<吸取位置>按钮
把悬臂移动到能够以手动方式吸取元件的位置。
<重复次数>按钮
设置悬臂移动动作的实行次数。
<移动测试>按钮
按照<重复次数 > 上设置的次数进行移动动作。
<固定相机位置 >按钮
把悬臂移动到固定相机。
<识别测试>按钮
实行元件识别测试。
<10Times Repeat Moving Test(Result Obtained)>按钮
按照<重复次数 > 上设置的次数进行移动动作后，总共反复进行10 次识别测
试后得到结果。
<实行>按钮
实行元件移动测试。
4-1
供应装置的设置
第4章. 供应装置的设置

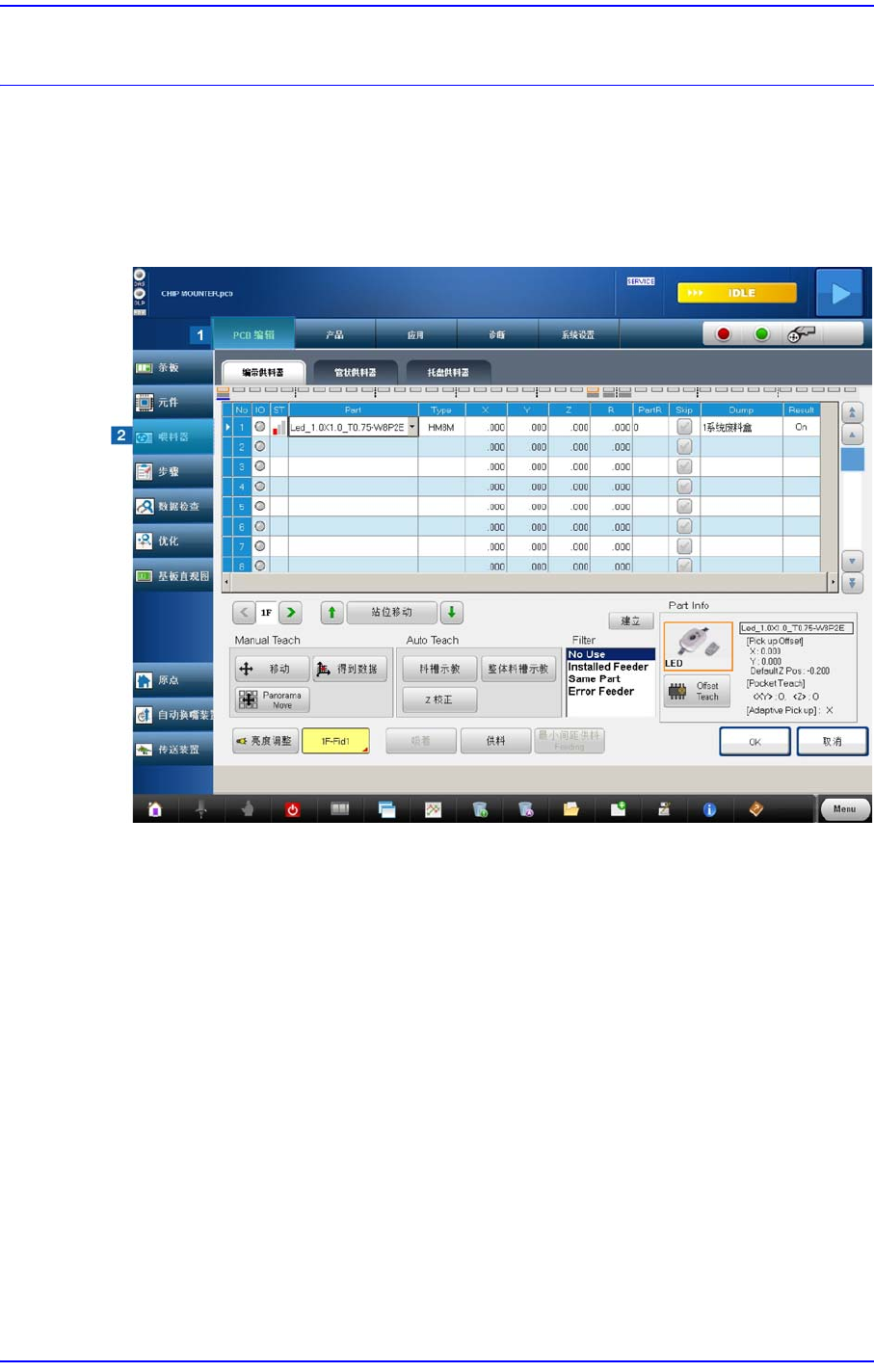

“供料器”子菜单用来编辑带式供料器、杆式供料器、盘式供料器的相关数据。 它可
以进行指定装在各喂料器的部品，吸着部品位置的示教，吸着部品测试等操作。选
择此功能时的初始画面为带式喂料器画面。
图
4.1 ‘
喂料器
'
菜单的执行顺序
