4-3 供应装置的设置 <No> 列 它是喂料器座 Slot 的排列编号。 <IO> 列 表示安装在该插槽的带式供料 器的状态 LED 颜色。 <ST> 列 以等级显示出元件登记状态。 PCB 生产过程 中使用过的元件。 在 T- E L I T E 与设备的 MMI 中通 过了元件识别测试的元件。 在 T- S o l u t i o n 生成 PCB 程序时临 时登记的元件…
4-2
Cutting-edge Modular Mounter HM520 Administrator's Guide
4.1. 喂料器基座 （Feeder Base）
选择喂料器座时显示如下的对话框，同时在这个对话框可以编辑有关喂料器座的数
据。

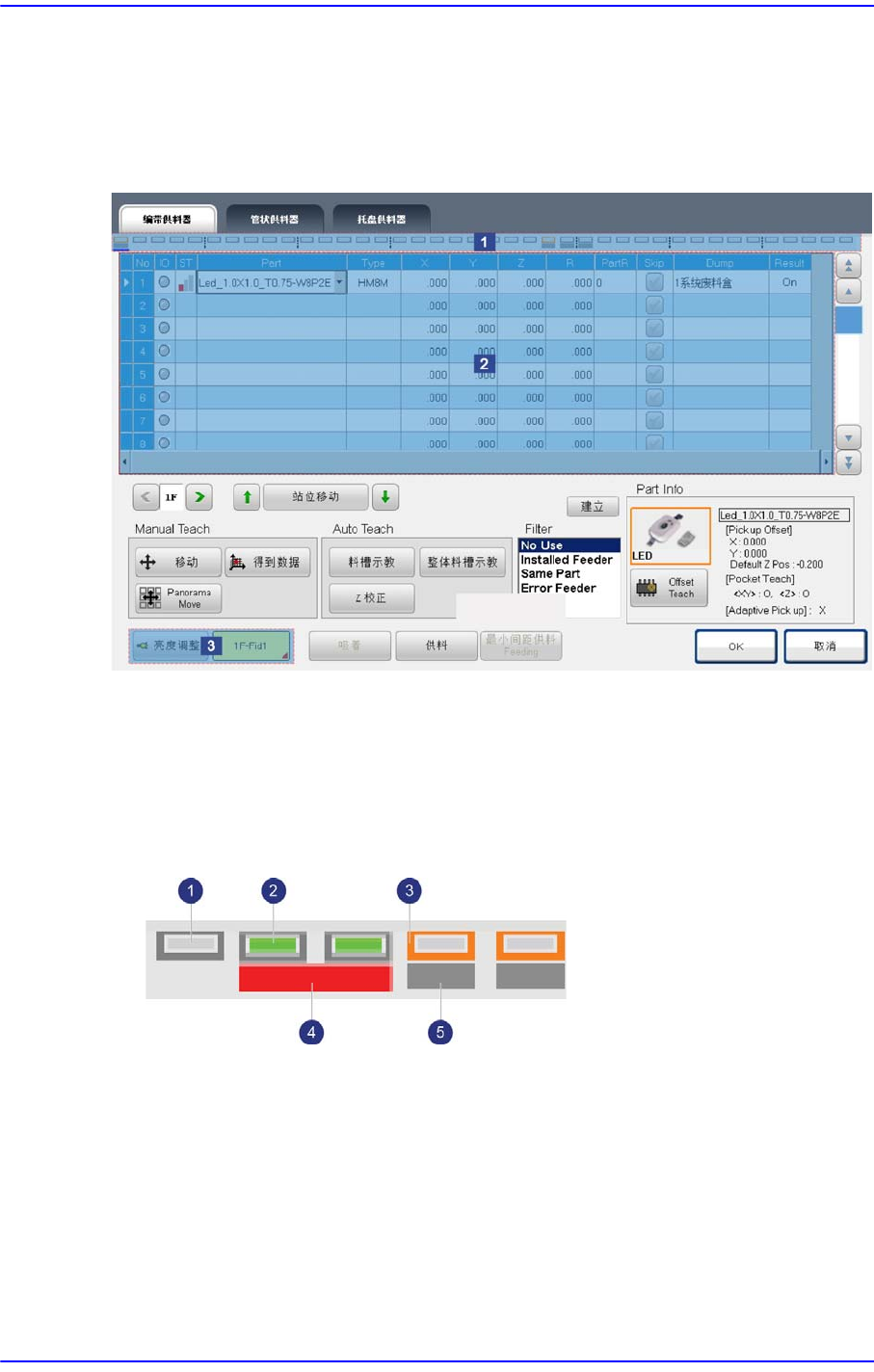

图
4.2 “
喂料器
:
喂料器座
”
对话框
1:
显示所有
Slot
状态
2: Grid
3: Light
‘显示所有Slot状态’ 领域
显示当前已选领域(1F)的所有Slot状态。
1: Feeder Uninsall(Unclamping) Slot
2: Feeder Install Slot(Clamping)
3:
安装着相同部件的
Slot
4: Error Slot
5: Normal Slot
‘Grid’ 领域
它显示喂料器座上的包括喂料器类的各种装置（设备）安装状态，同时可以编辑
安装位置。只显示元件的拾取补偿(Offset)。
4-3
供应装置的设置
<No> 列
它是喂料器座Slot的排列编号。
<IO> 列
表示安装在该插槽的带式供料器的状态LED颜色。
<ST> 列
以等级显示出元件登记状态。
PCB生产过程中使用过的元件。
在T-ELITE 与设备的MMI中通过了元件识别测试的元件。
在T-Solution 生成PCB 程序时临时登记的元件，是从标准元件DB 复制的
元件。
<Part> 列
选择需要安装在该插槽的元件。选择了<Part> 列时，列时显示组合框，组合
框中有在< 元件>登记的部品当中通过 “带式 ” 供应的部品清单。
在这个部品清单选择将要装的部品。下一个是在<Part>列的组合框选择部品
的画面。
图
4.3 “
喂料器
:
在喂料器座选择元件时
”
画面
<Type> 列
它表示装在该Slot的装置的形式。以下是表示装有各种装置的喂料器座中，
4-4
Cutting-edge Modular Mounter HM520 Administrator's Guide
显示在<Type>列的内容的画面。

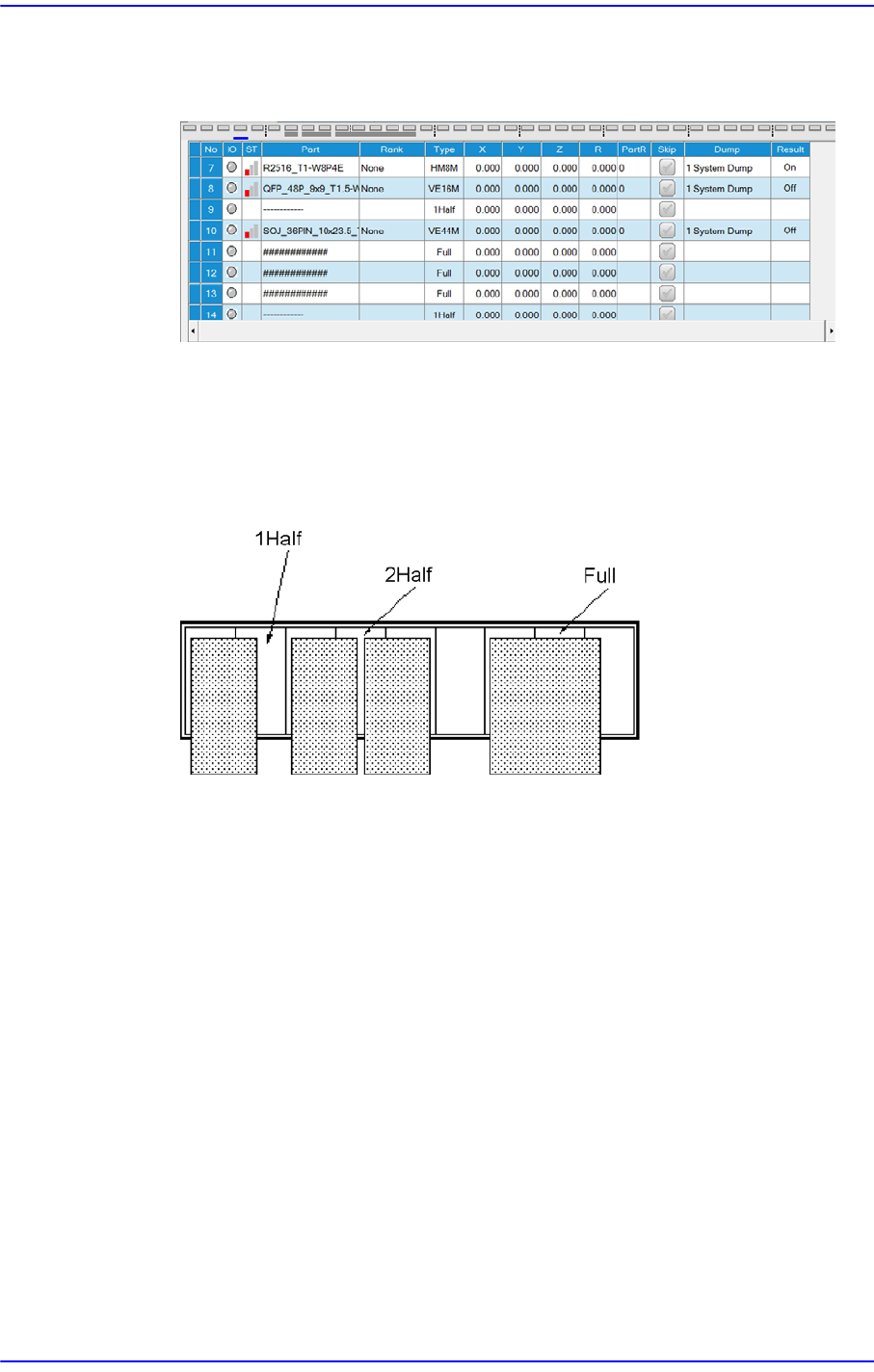

图
4.4 “
喂料器
:
在喂料器座选择元件时
”
画面
下面说明显示在<Type> 列上的内容的一部分内容。
1Half: 表示该Slot 被装在邻接的另外 Slot 上的一个装置占有的状态。
2Half: 表示该Slot 被装在邻接的另外 Slot 上的两个装置占有的状态。
Full: 表示该Slot全被装在邻接的另外Slot上的装置占有的状态。
<X> 列
带式供料器安装在相应的插槽时，需要设定吸附带式供料器所供应元件的X
位置的补偿值。
<Y> 列
带式供料器安装在相应的插槽时，需要设定吸附带式供料器所供应元件的Y
位置的补偿值。
<Z> 列
带式供料器安装在相应的插槽时，需要设定吸附带式供料器所供应元件的Z
位置的补偿值。
如果是利用Emboss Tape供应的元件与Connector，建议必须由使用者以手动
方式设定Z位置后使用。
<R> 列
该Slot上装有带式喂料器时，设定吸着装在带式喂料器的部品的R 轴的位置
（Head的旋转角度）。
