4-3
供应装置的设置
<No> 列
它是喂料器座Slot的排列编号。
<IO> 列
表示安装在该插槽的带式供料器的状态LED颜色。
<ST> 列
以等级显示出元件登记状态。
PCB生产过程中使用过的元件。
在T-ELITE 与设备的MMI中通过了元件识别测试的元件。
在T-Solution 生成PCB 程序时临时登记的元件，是从标准元件DB 复制的
元件。
<Part> 列
选择需要安装在该插槽的元件。选择了<Part> 列时，列时显示组合框，组合
框中有在< 元件>登记的部品当中通过 “带式 ” 供应的部品清单。
在这个部品清单选择将要装的部品。下一个是在<Part>列的组合框选择部品
的画面。
图
4.3 “
喂料器
:
在喂料器座选择元件时
”
画面
<Type> 列
它表示装在该Slot的装置的形式。以下是表示装有各种装置的喂料器座中，
4-4
Cutting-edge Modular Mounter HM520 Administrator's Guide
显示在<Type>列的内容的画面。
图
4.4 “
喂料器
:
在喂料器座选择元件时
”
画面
下面说明显示在<Type> 列上的内容的一部分内容。
1Half: 表示该Slot 被装在邻接的另外 Slot 上的一个装置占有的状态。
2Half: 表示该Slot 被装在邻接的另外 Slot 上的两个装置占有的状态。
Full: 表示该Slot全被装在邻接的另外Slot上的装置占有的状态。
<X> 列
带式供料器安装在相应的插槽时，需要设定吸附带式供料器所供应元件的X
位置的补偿值。
<Y> 列
带式供料器安装在相应的插槽时，需要设定吸附带式供料器所供应元件的Y
位置的补偿值。
<Z> 列
带式供料器安装在相应的插槽时，需要设定吸附带式供料器所供应元件的Z
位置的补偿值。
如果是利用Emboss Tape供应的元件与Connector，建议必须由使用者以手动
方式设定Z位置后使用。
<R> 列
该Slot上装有带式喂料器时，设定吸着装在带式喂料器的部品的R 轴的位置
（Head的旋转角度）。
4-5
供应装置的设置
部件吸附前，头部旋转设定角度后进行部件吸附。
例如为吸附连接器使用特殊四角吸嘴时，吸嘴的长方向与部件的长方向一致
才能正常吸附部件。
但是如果吸嘴设置成垂直方向长、部件设置成横向长，很显然在吸附部件前
90度旋转吸嘴的角度进行吸附才能正常吸附相应部件。
此时，为设置吸附时的旋转角度而使用。
<PartR> 列
该Slot 上装有带式喂料器时，设定装在带式喂料器的部品的贴装角度。

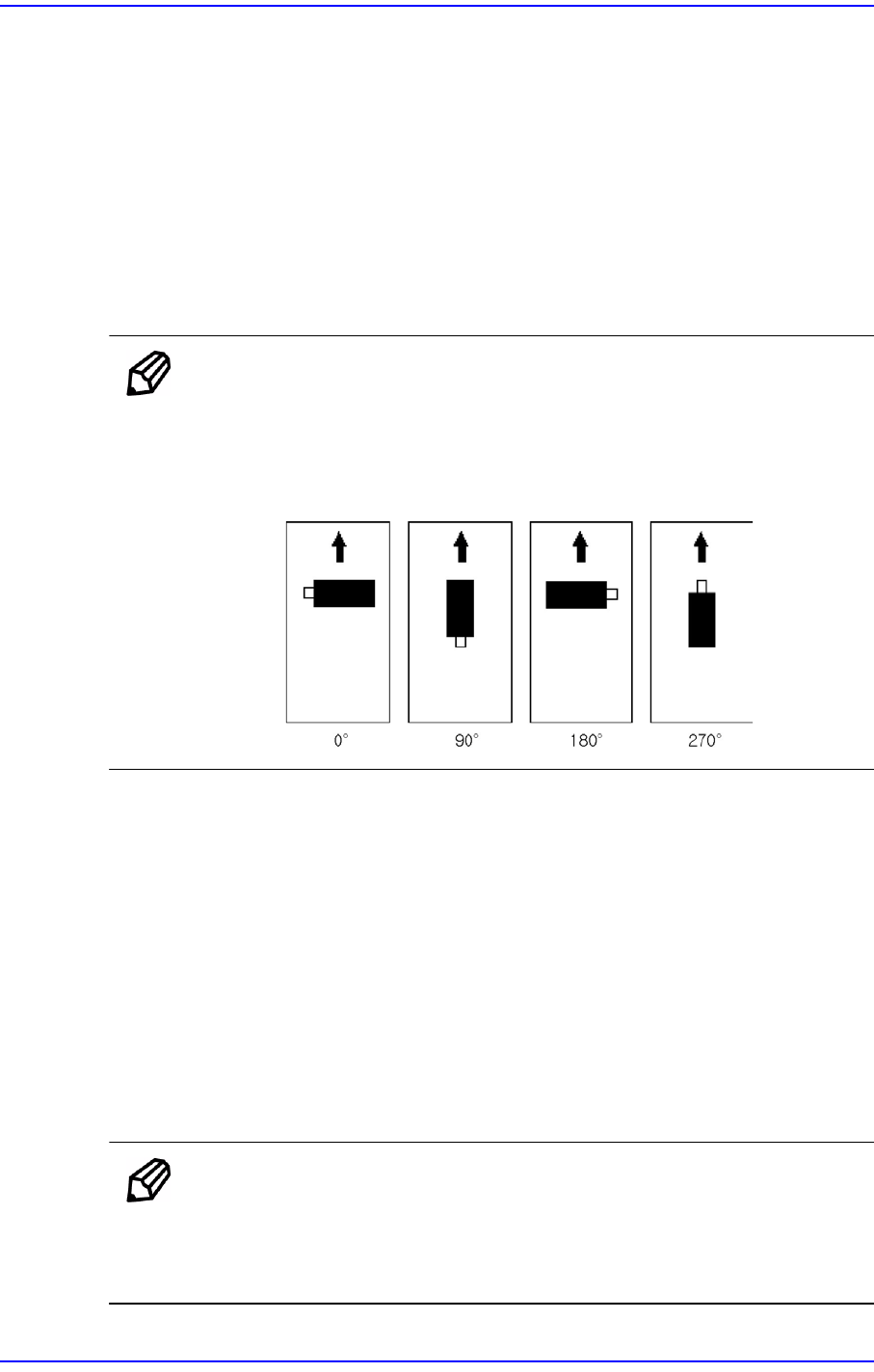

备注 有关部品的供应角度和吸着角度的定义
供应角度 (作为使用者时):
供应角度以给喂料器供应部品的角度为准。不管喂料器安装在前
面还是后面，是把部品装在喂料器时的角度。
<Skip> 列
该Slot 上装有带式喂料器时，选择装在带式喂料器的部品的吸着与否。
需要吸着时，要保持检查框未检查的状态，不要吸着时，要确认检查框。
<Dump> 列
该Slot 上装有带式喂料器时，选择安装在带式喂料器部品废料盒可选择的废
料盒如下。
系统废料盒: 作为设定在系统的废料盒，它安装在设备的传送装置前面。
用户自定义废料盒: 作为使用者设定在系统的废料盒，在系统设定其位
置。
备 注 1005以下的芯片元件建议使用基于Air Shower 的User Dump。
如果是1005以下的芯片元件，在T-OLP 撰写程序时需要以手动
方式设定User Dump。
