4-27 供应装置的设置 如下图所示， 输入 3 个 Pocket 的对角线的 2 点之 间的位置。 部品拾取位置也可以使用以下 方法来指定。 <2 槽对话框 > 如下图所示输入 1 号， 3 号 Pocket 对角线顶点的坐 标。 <2 槽 X 轴 >
4-26
Cutting-edge Modular Mounter HM520 Administrator's Guide

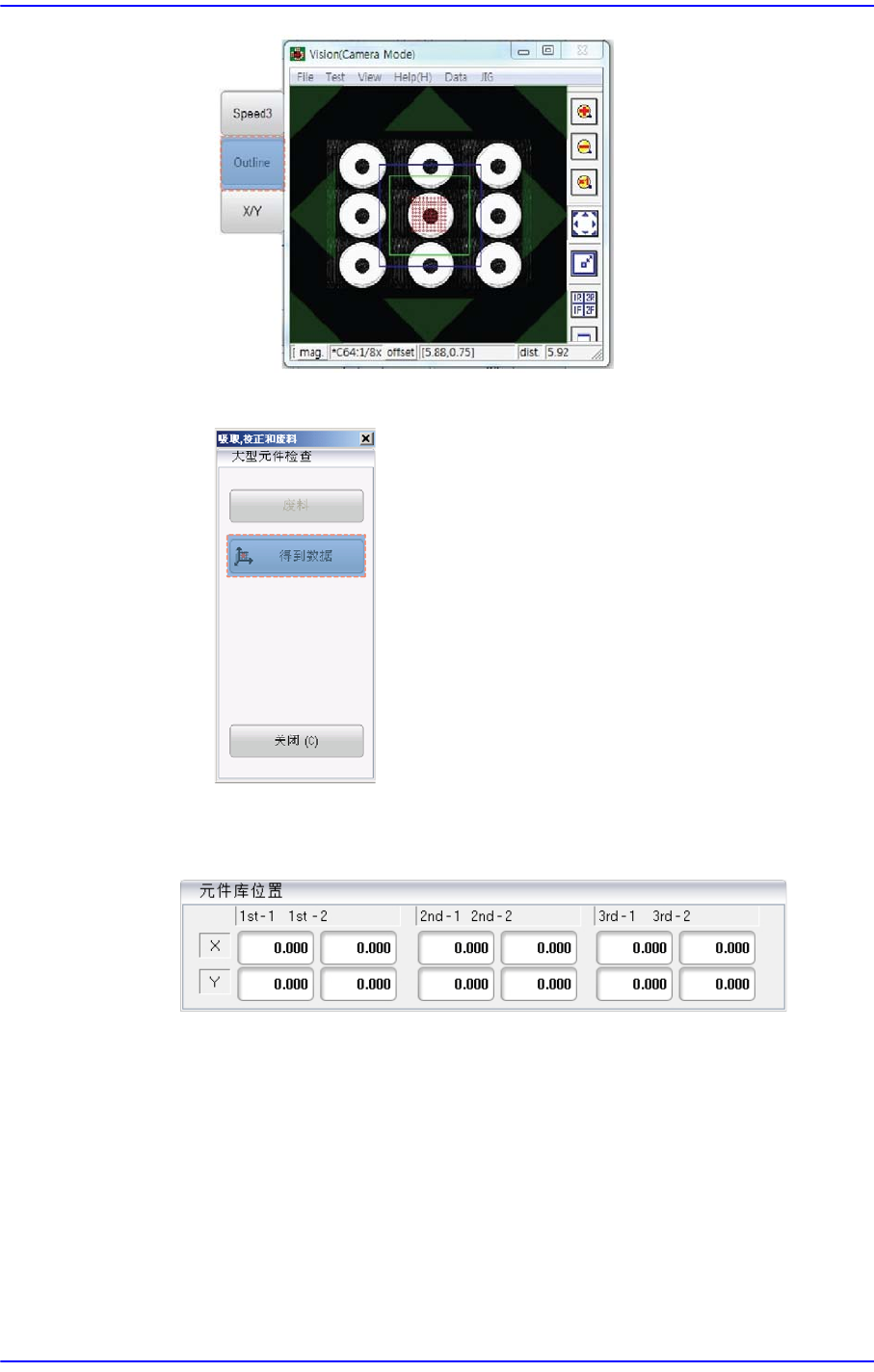

3. 触摸< 得到数据>按钮并输入料槽的中心后，触摸< 关闭> 按钮。
4. 参考1~3 号的示教方法后示教1,2,3号料槽的中心坐标。
<3 Pocket>
4-27
供应装置的设置

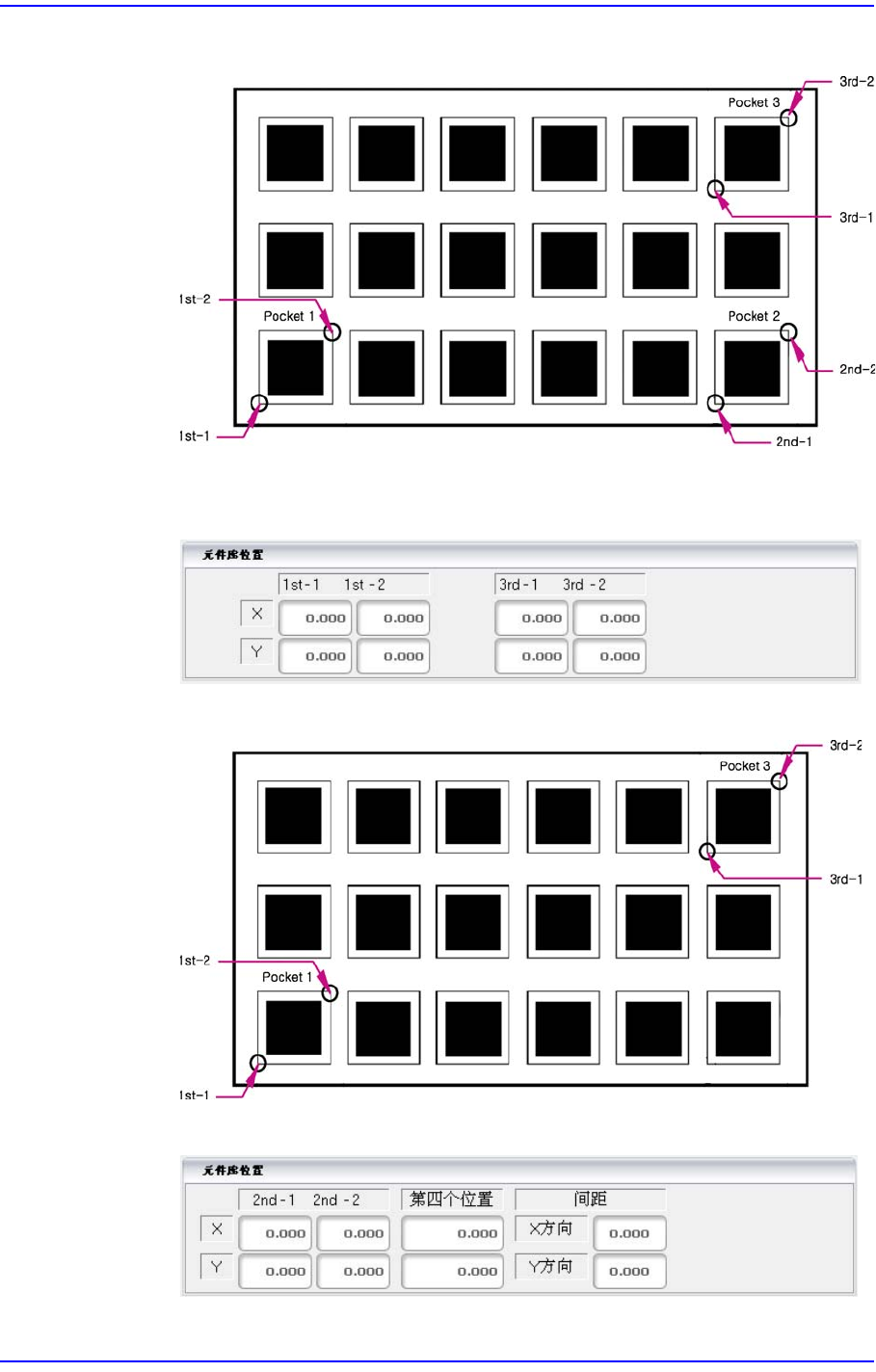

如下图所示，输入3 个Pocket的对角线的2点之间的位置。
部品拾取位置也可以使用以下方法来指定。
<2槽对话框>
如下图所示输入1号，3号Pocket 对角线顶点的坐标。
<2槽X 轴>
4-28
Cutting-edge Modular Mounter HM520 Administrator's Guide

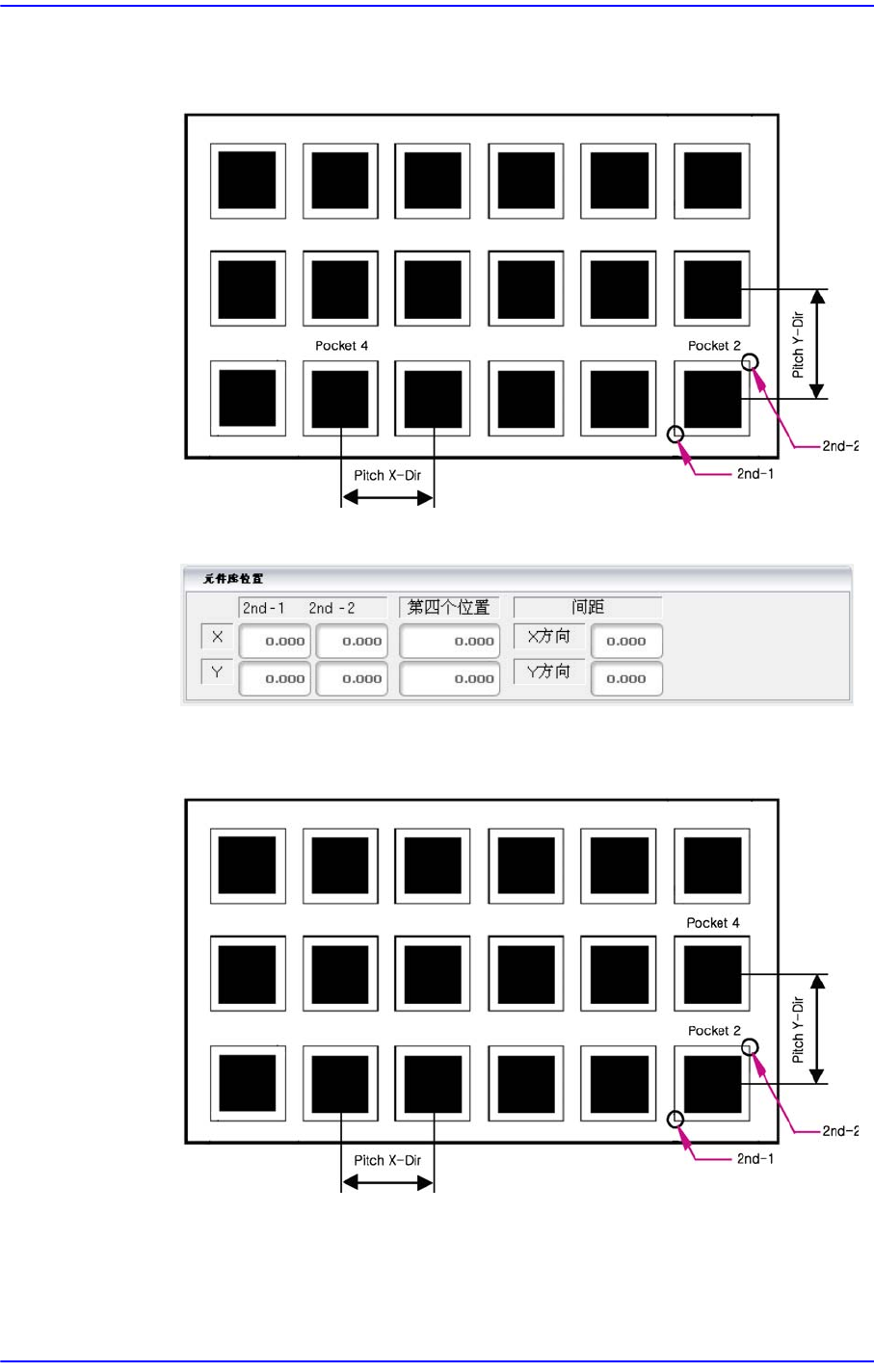

如下图所示一一输入任何一个 X 方向的pocket的中心点坐标， 2 号 pocket 的
对角线顶点坐标，以及X和Y方向间距。
<2槽Y轴>
如下图所示一一输入任何一个 Y 方向的pocket的中心点坐标， 2 号 pocket 的
对角线顶点坐标，以及X和Y方向 间距
