5-7
Step Programming
的贴装点扩展到整体拼板PCB。
请按下按钮选择要设置的Block。如果不是 Block PCB就无需选择Block，对
应组合框被激活。
<拼板> 组合框
选择Array中需要过滤的 Array No。

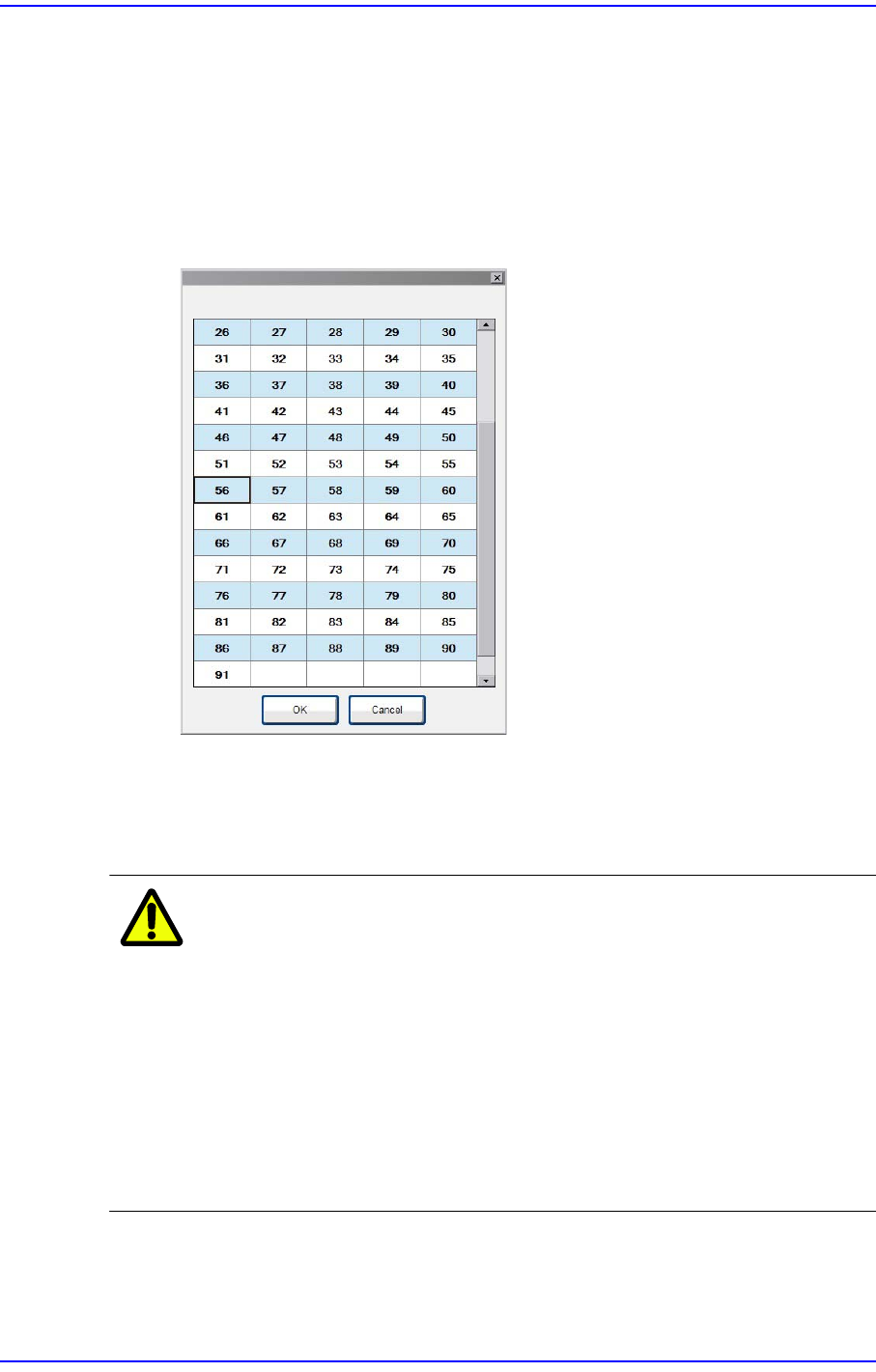

贴装点超过90个时，可以在其它专用画面设定 Array。
<延伸> 检查框
仅在Array PCB时显示。利用Array PCB的偏移贴装点扩张为一个PCB。
例如，当前贴装点为十个，Array PCB为四个时扩张为共 40 个贴装点。
注 意 圈选该复选框而已经扩展了贴装点时，解除该复选框的圈选状就
会消除1号拼板PCB的贴装点以外的其它一切贴装点数据。
这时候，重新圈选该复选框针对整体拼板 PCB 扩展贴装点，也无
法恢复先前扩展的贴装点信息。
在这种情形下，如果没有修改贴装点数据，则不要保存 PCB 文件
地结束后重新打开PCB文件。
如果修改了贴装点数据，则重新在T-Solution的T-OLP实行再优
化。
<过滤器> 按钮
指定在“贴装登记” 对话框中显示的贴装点表示条件。
5-8
Cutting-edge Modular Mounter HM520 Administrator's Guide

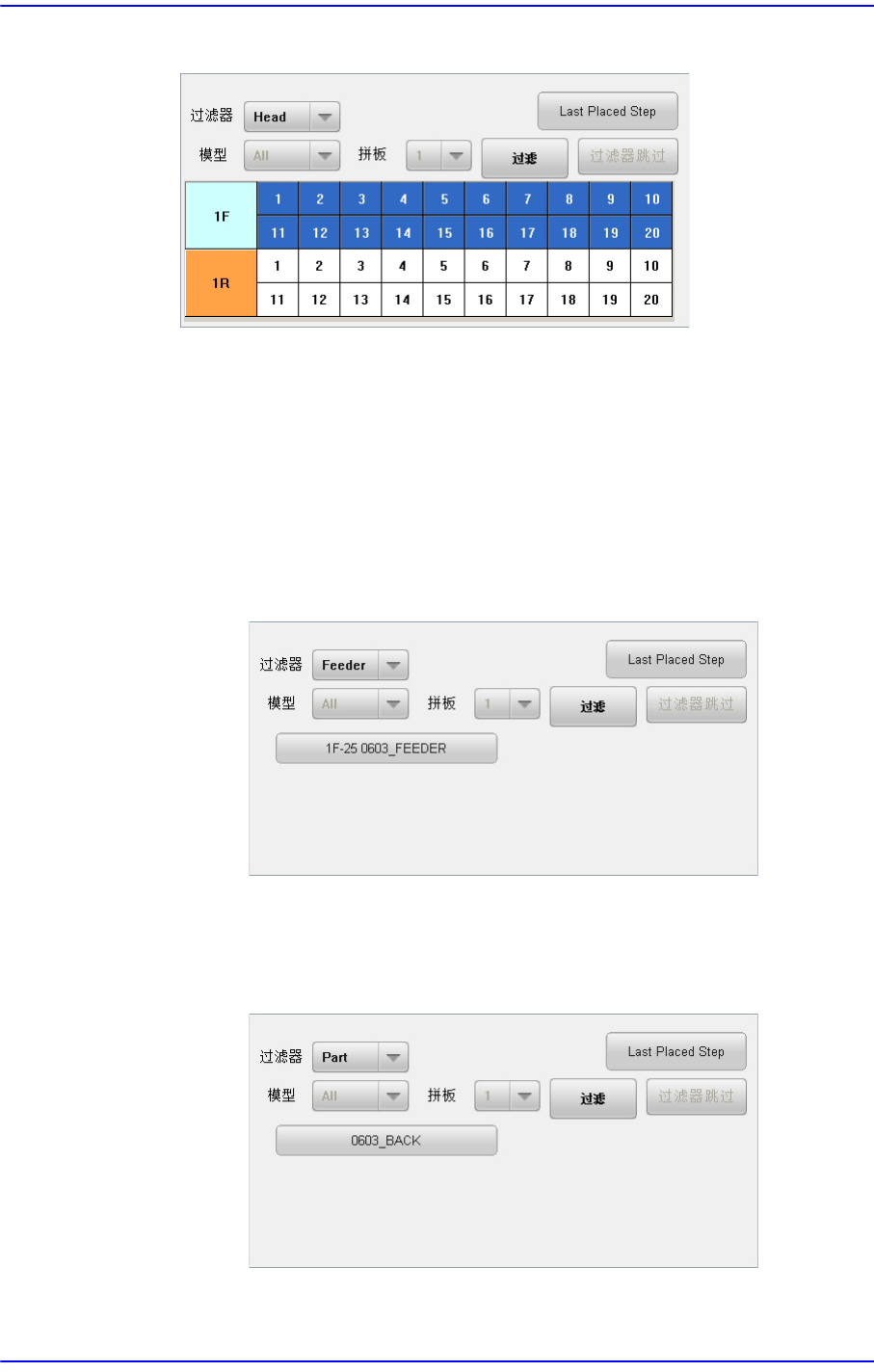

按下此按钮则显示如下过滤功能。
< 过滤器> 组合框
选择要过滤的对象。默认‘Head’。
为了查看特定贴装头所贴装的元件而选择“Head”。在下面选择该贴装头
后按下< 过滤> 按钮
<过滤器> 组合框选择Feeder时
只查看特定供料器所供应的元件的贴装点时选择.
在下列选择事项中选择该供料器后按下< 过滤> 按钮.
<过滤器>组合框选择Part 时
只查看特定元件的贴装点时选择.
在下列选择事项中选择该供料器后按下< 过滤> 按钮
5-9
Step Programming
<过滤器> 组合框选择Ref.时
请在下面组合框选择要标示贴装点的Reference。
在下列编辑框输入该参考名后按下 < 过滤>按钮.
<过滤器> 组合框选择Search.时
利用特定文字过滤贴装点时选择
在<Search>编辑框输入该文字后按下< 过滤器>按钮
<查找> 编辑框
设定需要寻找的文字列。这个时候，在Grid预先指定要找的文字列所在
的列。
按钮
从Grid上指定的列的当前行以前的行开始寻找在编辑框设定的文字
列。
按钮
从Grid上指定的列的当前行下一个行开始寻找在编辑框设定的文字
列。
<过滤> 按钮
<过滤器> 组合框中选择的条件，在步骤对话框中只表示已过滤的贴装
点。
