HM520_Administrator∏s_Guide(Chi_Ver1.1) - 第263页
6-13 Optimization 6.6. 优化器 (Optimize r) 的执行 < 移 动带式喂料器 > 按钮 忽略已经配置的所有带式喂料器， 重新配置所 有带式喂料器时， 单击 < 移动带式 喂料器 > 按钮。 单击该即可删除之前配置 的所有带式喂料器。 < 执 行优化 > 按钮 储存已设置的选项并执行优化器 (Optimizer) 。单 击 < 移动带式 喂料器 > 按…
6-12
Cutting-edge Modular Mounter HM520 Administrator's Guide
1:
指定的贴装点最多的元件
<侧带- 碟子混合循环> 校验盒
在tray feeder更换部件的途中也可对通过带式喂料器供应的部件执行贴装作
业。
<Pallet Sequence> 校验盒
可以在执行Optimizer时优化 Tray 的Pallet Pick-up顺序。
<第一个放置组：高度> 校验盒
为了先安装比输入到右侧编辑框的部件高度更小部件时使用。如果选择此复
选框，右侧的编辑框就被激活。此时输入部件的高度。
<最后一个组：高 度 > 校验盒
为了最后安装比输入到右侧编辑框的部件高度更小部件时使用。如果选择此
复选框，右侧的编辑框就被激活。此时输入部件的高度。
6-13
Optimization
6.6. 优化器(Optimizer)的执行
<移动带式喂料器> 按钮
忽略已经配置的所有带式喂料器，重新配置所有带式喂料器时，单击< 移动带式
喂料器> 按钮。单击该即可删除之前配置的所有带式喂料器。
<执行优化> 按钮
储存已设置的选项并执行优化器 (Optimizer)。单 击 <移动带式喂料器>按钮腾空
所有位置后，执行优化器较能得到更好的结果。
<取消> 按钮
不保存当前设置的最佳化选项关闭 “ 最佳化执行”对话框。
6-14
Cutting-edge Modular Mounter HM520 Administrator's Guide
6.7. Optimizer Dialog
点击< 执行最佳化>按钮则执行最佳化。

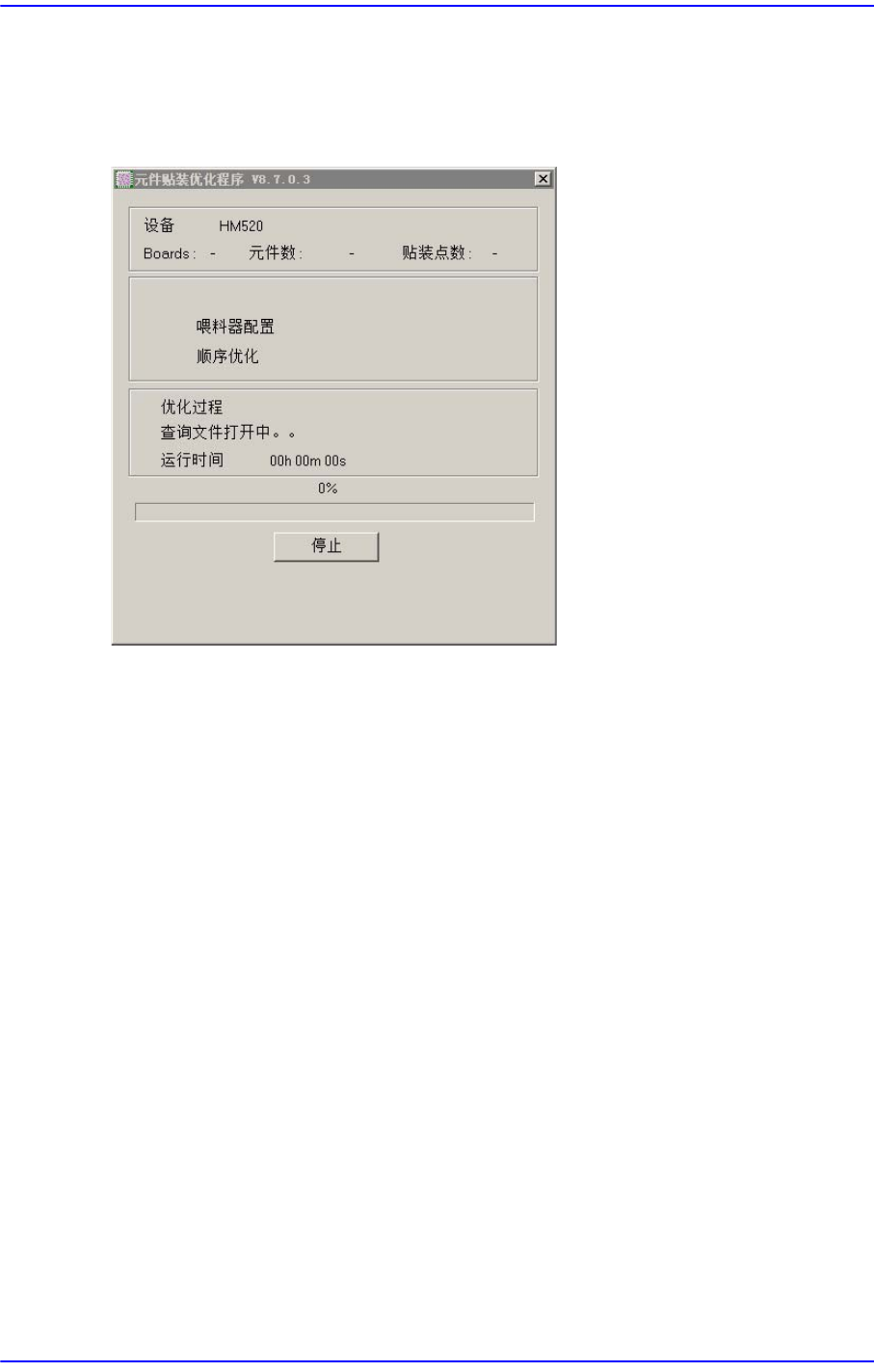

图
6.7 "
优化器
"
对话框
第一部分显示的是设备型号，部品种类数及总装帖点数。
第二部分通过检查标记显示优化的进行阶段，显示的检查标记即目前进行的阶段。
第三部分显示更详细的进行情况及 优化的进行时间(Elapsed Time), 剩余时间
(Remaining Time)。
剩余时间只有当深度搜所选项中选择深度 时在 (Sequence Optimization) 步中显示。
优化在部品种类越多样，总装帖点数越多时进行的时间越长。第三部分中的
Progress Bar显示目前进行的阶段。
<Stop>按钮是优化进行中需要中止时使用的，通常此按钮显示为<Stop>，如果点击
此按钮则出现User Break 信息框，接着取消优化作业，即到目前进行的优化作业将
全部取消。
在执行最佳化途中故障或警告信息通过对话框或信息框显示。
提示类型1
如下给使用者提供情报。根据使用者的选择继续执行或停止Optimizer。
