7-1
定期检查
(cycle check)
及
PCB
布置
(Layout)
第7章. 定期检查(cycle check)及PCB布
置(Layout)

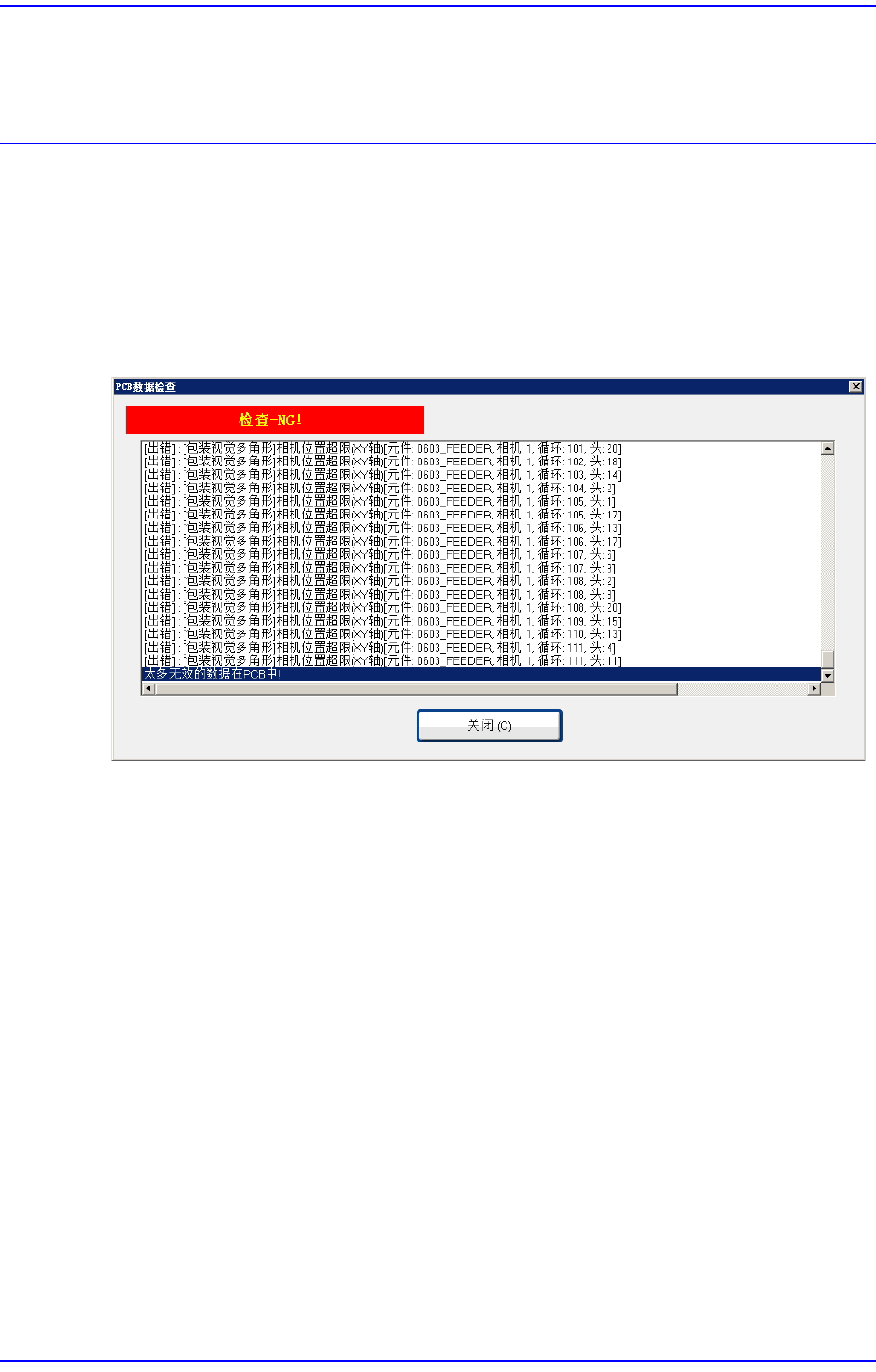

7.1. 检查PCB 文件
检查当前载入的PCB文件的错误(error)。发生错误时，在提示信息窗口确认错误
(error)内容后修改PCB文件以解决该错误。
在定期检查中没有发现异常，才会在执行生产菜单的“PCB D/L”命令时不会发生错
误。也就是说，在定期检查时没有发生错误，才能正常地开始进行 PCB 生产作业。
7-2
Cutting-edge Modular Mounter HM520 Administrator's Guide

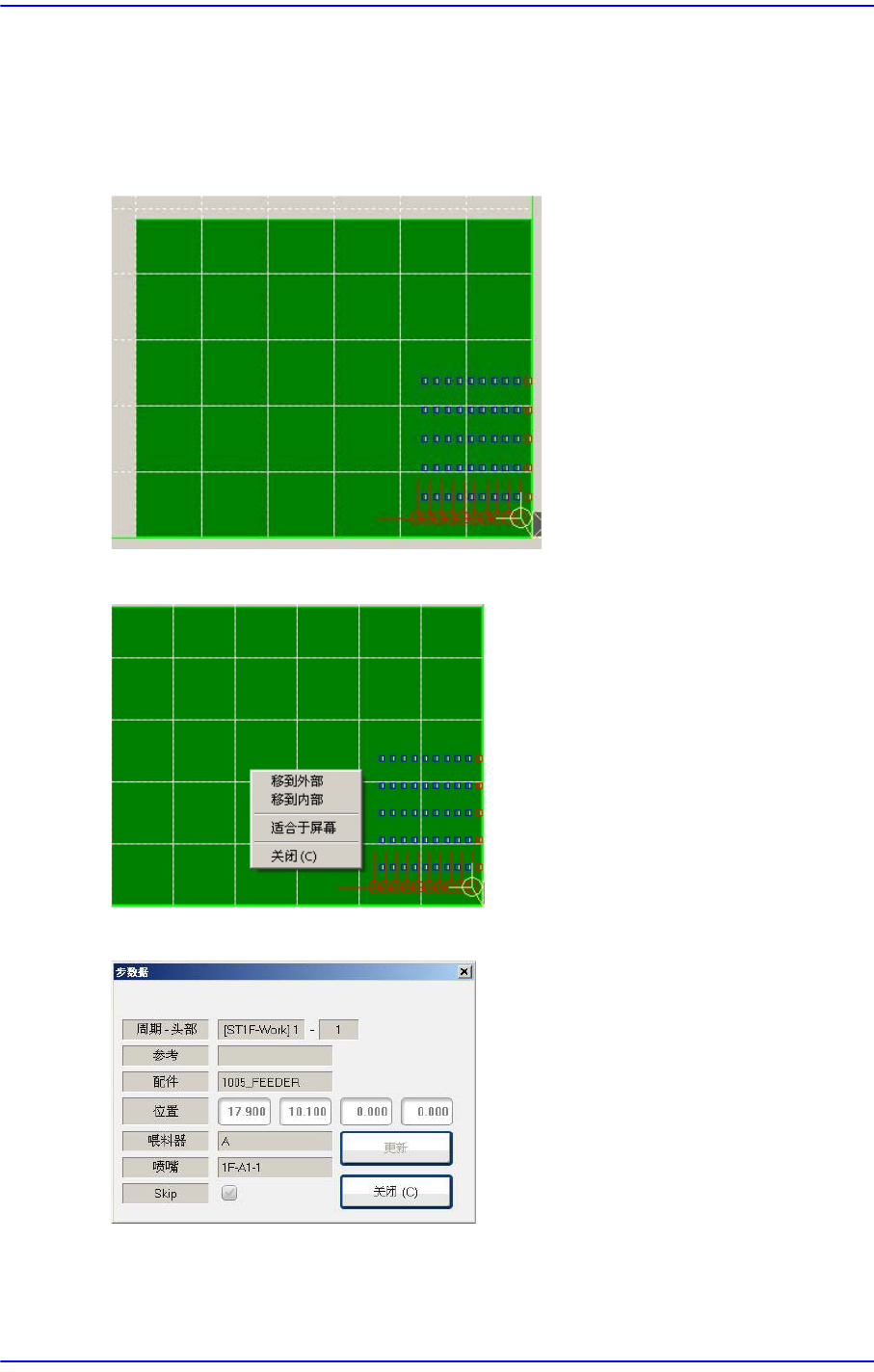

7.2. PCB预览
显示出当前载入的PCB 的布置。以板尺寸与贴装原点为基准，可以检查需要贴装的
元器件的位置与元器件的形状等内容。
图
7.1 PCB Layout (
标准尺寸
)
利用手指按压PCB形状2~3秒钟，就会出现下列弹出式窗口。
双击贴装点就能修改贴装点信息或省略贴装作业。
移到外部
选择“移到外部 ” 时，每按下一次屏幕就会缩小PCB Layout的形状。
7-3
定期检查
(cycle check)
及
PCB
布置
(Layout)

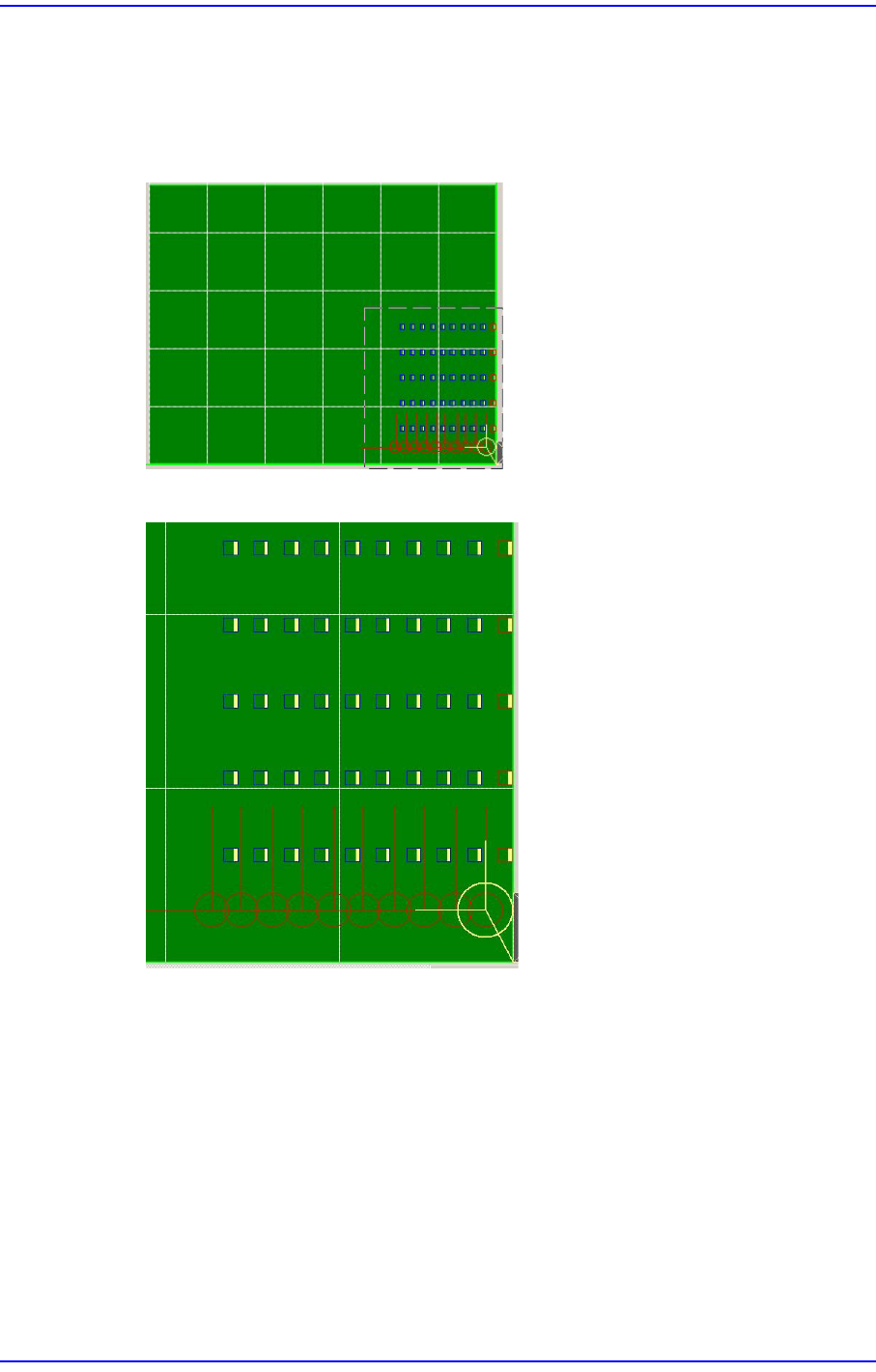

移到内部
选择“ 移到内部”时，选择“移到内部” 时，每按下一次屏幕能放大 PCB Layout的
形状。
放大时，利用手指按压拟放大区域的左下角后朝右上角拖曳。
然后，就会如下图显示出被放大的图像。
适合于屏幕
选择“ 适合于屏幕”时，将以标准尺寸显示出PCB Layout的形状。
Zoom Off
触控屏不使用放大/缩小功能。
在PCB Layout中，一格的长度相当于50mm。
