8.2. Product Main
8.2.1. OP画面
该画面将在选择了PCB 生产菜单时出现，是针对一般操作人员的基本画面，可以显
示PCB 生产数量与元件供应用喂料器的状态等生产信息

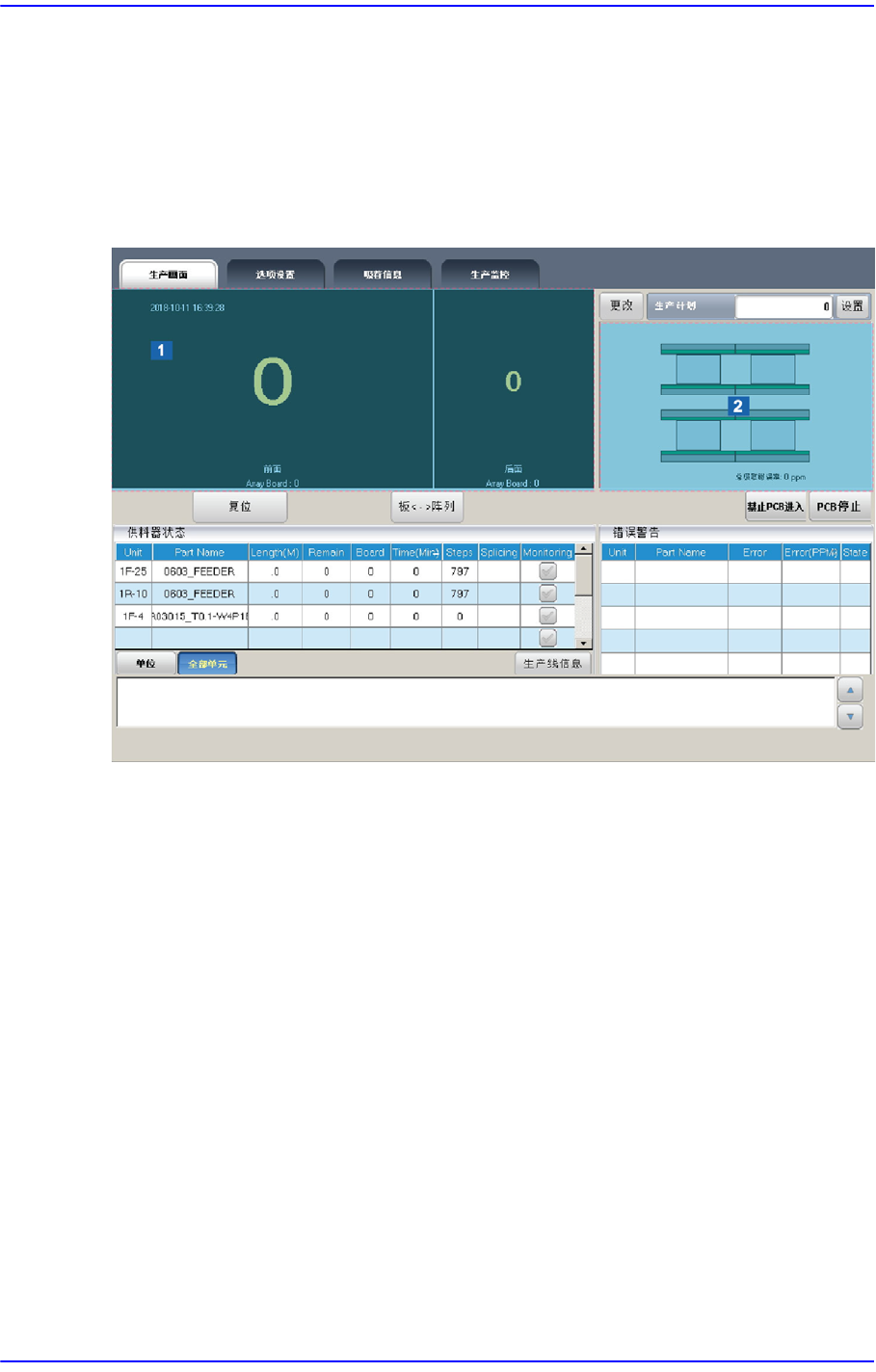

图
8.3 ‘OP
画面
'
选项卡对话窗口
1: PCB
生产数量
2:
运转现况
<PCB生产数量> 领域
显示出当前生产的PCB数量。
<复位> 按钮
完成作业的PCB数”0”初始化。
<板↔阵列> 按钮
触摸该按钮时，在‘PCB 生产数量’领域交替地显示出PCB 的生产数量信息与拼
板PCB 内的小型PCB的生产数量信息。
<更改> 按钮
把“PCB 生产数量”领域和“运转现况”领域的显示信息加以交换。
8-5
Product Setup
在已经安装的供料器上发生问题时，相应插槽将标示成红色。
<生产计划> 键
设置需要生产的PCB数量。值为0时停止生产。
<设置>按钮
<Reset Count>按钮
在生产过程中更改先前设置的生产计划时使用。
不受先前生产数量影响地，需要从输入了生产数量的时刻开始按照所输
入的数量生产PCB时，请选择该按钮后在右边的编辑框输入生产数量。
<Total Count> 按钮
如果需要输入最终PCB生产量，请选择该按钮后在右边的编辑框输入生
产数量。(不能输入少于当前生产数量的值)
‘运转现况’ 领域
以图表显示作业进行情况。
<其它通道停止> 键
在正面通道与背面通道独立生产的状态下激活。当某一通道需要临时中止其它
通道的生产时使用该功能。
如果临时中止了某一侧通道的生产并且需要以手动方式把该通道的悬臂移动到
可能与其它悬臂发生干涉的领域，则可以按压该键临时中止其它通道的生产。
如果临时中止的其它通道需要重新开始生产，则重新按压该键。

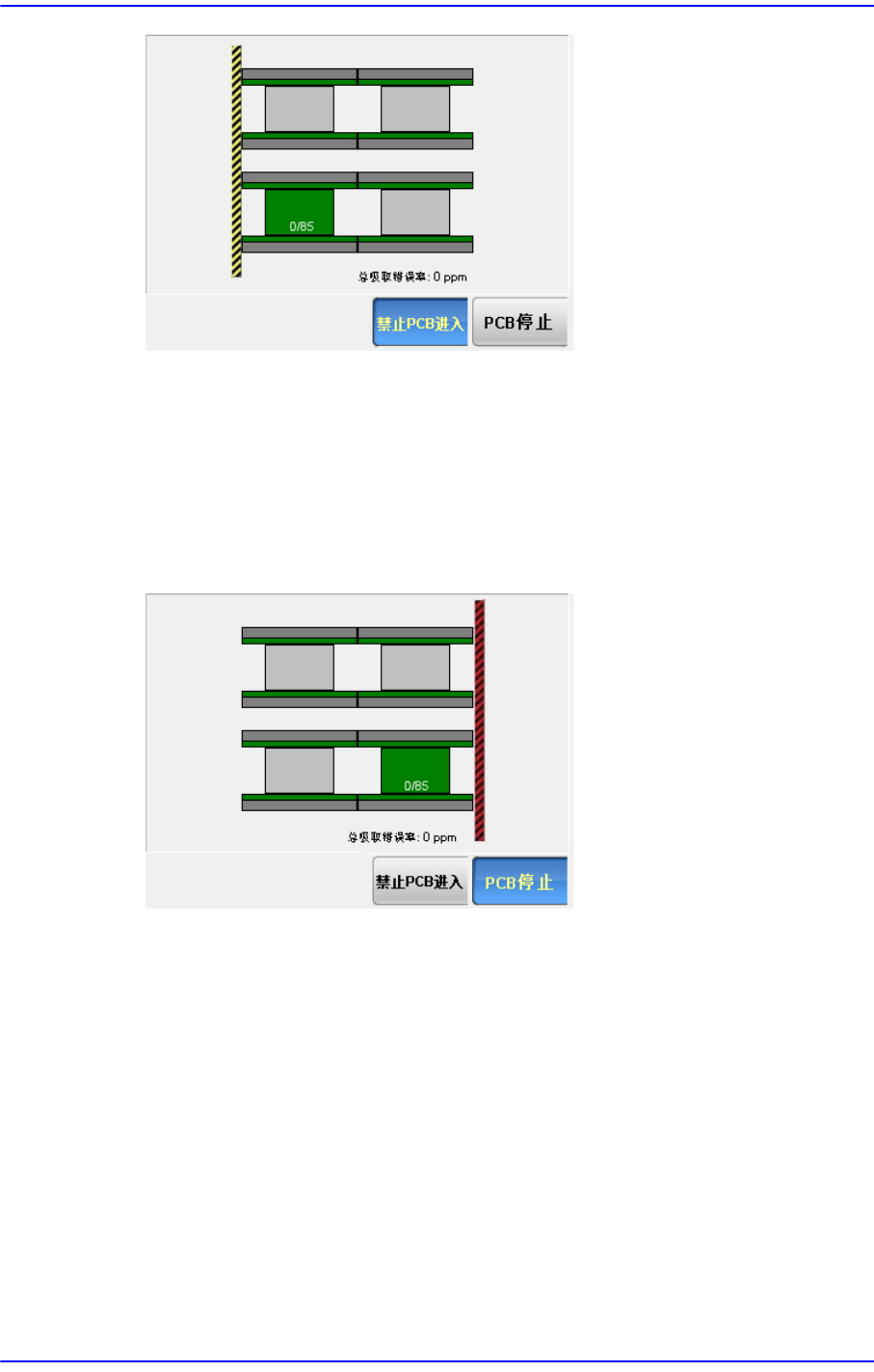

<禁止PCB进入> 按钮
防止PCB 从前工序的设备或上一个区段自动投入输送带。利用本功能设备暂停
时设备状态转换成"RUN_RDY"。
在"RUN_RDY"状态下设备的停止不包含在设备的停止Count。
8-6
Cutting-edge Modular Mounter HM520 Administrator's Guide
要重启PCB搬入请再点击一次〈禁止电路板入口〉按钮。
<PCB 停止> 按钮
操作中选择此功能则对当前贴装领域的PCB 完成贴装作业后暂停 (PAUSE)设
备。 然后，显示如下画面。
利用本功能设备暂停时设备状态转换成"RUN_RDY"。"RUN_RDY"状态下设备
的停止不包含在设备的停止Count。
点击<PCB 停止> 按钮设备暂停后如果要重启操作则先点击<PCB 停止>按钮后
再点击'START' 按钮
<供料器供应 > 领域
显示出当前设备的供料器底座上所安装的供料器的相关信息。
<Unit> 列
表示喂料器底座Unit(1F,1R)
<Part Name> 列
表示当前安装的部件名。
<Length> 列
当前喂料器的部件剩余量用部件 REEL 长度表示。（单位：米 ）
