8-22
Cutting-edge Modular Mounter HM520 Administrator's Guide
<Place> 列
表示使用Feeder 供给的部件贴装成功的次数。
8.2.3.3. 吸嘴
表示各吸嘴的作业信息。
<Nozzle> 列
显示配置了吸嘴的ANC的孔编号及吸嘴种类。
<Pickup> 列
表示利用吸嘴部件吸附成功次数。
<Place> 列
表示利用吸嘴部件贴装成功次数。
8.2.3.4. Time
可以查看有关生产的时间信息。
8-23
Product Setup
8.2.4. 生产信息监控
通过统计值与图表(Graph)显示出和 PCB 生产有关的生产信息。
图
8.5 ‘
生产信息监控
’ TAP
对话
曲线图(Graph chart)
以饼图形式显示设备运转的下列相关信息。可以掌握设备的运转率1。
Cycle Time
设备运转后，在搬入作业区的PCB上贴装元件所花费的时间。
Entry Wait Time
表示设备运转后为了把PCB搬入工作站而让PCB在Entry Station等候的时
间。
Exit Wait Time
表示设备运转后为了把PCB搬出到下一个工序的设备而让PCB在 Exit
Station等候的时间。
Stop Time
设备运转后到目前为止，设备没有进行作业而处于Stop 状态的时间。
正面(后面)
ProdCnt
表示在正面(后面)line生产的PCB 总数。
8-24
Cutting-edge Modular Mounter HM520 Administrator's Guide
Model
显示正面(背面)通道中正常作业的块(Block)的总数量。
Array
显示正面(背面)通道生产的拼板的总数量。
Section1/Section2(Mean Cycle)
以秒为单位显示出最近生产的 PCB被投入工作站后生产时所耗费的时间。
在此，S1是该通道的第一个工作站，S2 是第二个工作站。
Lane Mean Cycle Time
以秒为单位显示出正面(背面) 通道最近生产的10枚 PCB的平均生产耗时。
Board/Hour
显示正面(背面)通道在一小时生产的PCB 数量。
CPH
显示正面(背面)通道在一小时贴装的元件数量。
8.3. T/F Cnt
设定从盘式喂料器吸着部品的 Pocket 的开始位置。按下此按钮时显示如下的对话
框。

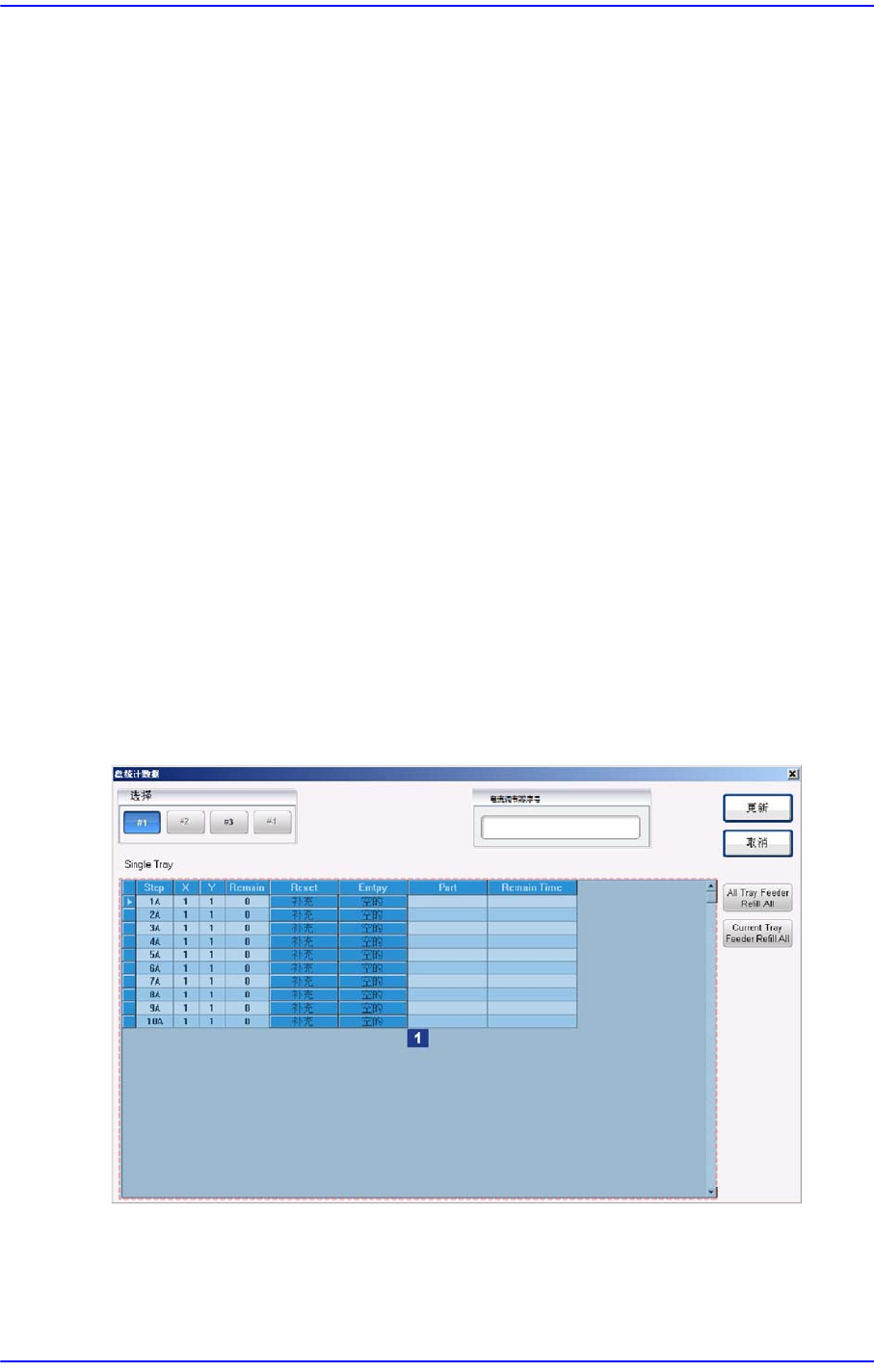

图
8.6 “
盘统计数据
”
对话框
1: Grid
