Model
显示正面(背面)通道中正常作业的块(Block)的总数量。
Array
显示正面(背面)通道生产的拼板的总数量。
Section1/Section2(Mean Cycle)
以秒为单位显示出最近生产的 PCB被投入工作站后生产时所耗费的时间。
在此，S1是该通道的第一个工作站，S2 是第二个工作站。
Lane Mean Cycle Time
以秒为单位显示出正面(背面) 通道最近生产的10枚 PCB的平均生产耗时。
Board/Hour
显示正面(背面)通道在一小时生产的PCB 数量。
CPH
显示正面(背面)通道在一小时贴装的元件数量。
8.3. T/F Cnt
设定从盘式喂料器吸着部品的 Pocket 的开始位置。按下此按钮时显示如下的对话
框。
图

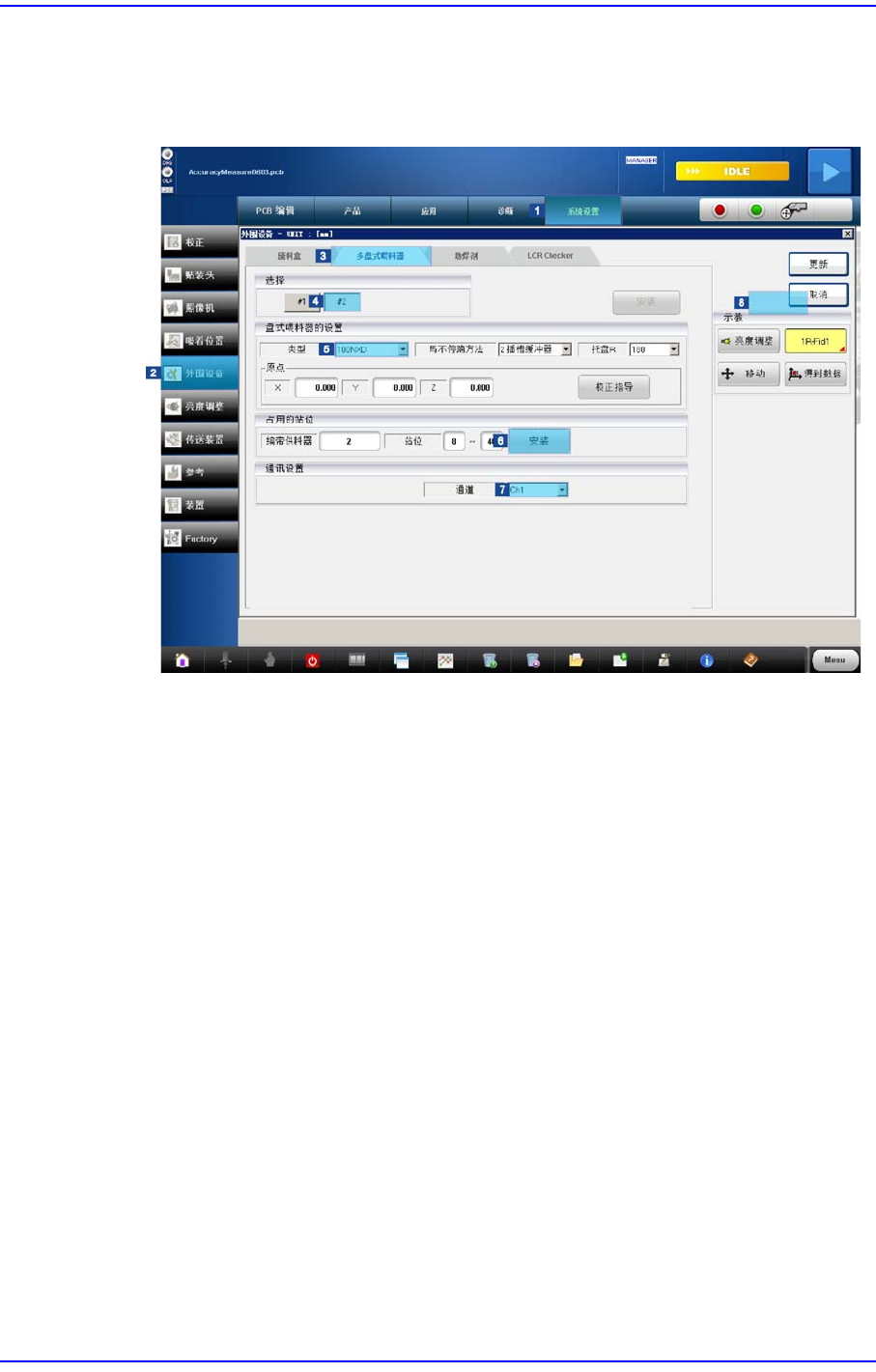

8.6 “
盘统计数据
”
对话框
1: Grid
8-25
Product Setup
<选择> 选项按钮
选择需要设定的盘式喂料器。 Tray Feeder服从通过‘ 系统设置’菜单的 ‘ 周边装
置’ 子菜单中“Tray Feeder”tap对话框登录的Tray Feeder设置。
<Grid> 领域
对有关从Tray Feeder 的各工作台的Tray 供应部件及再供应的设置。
<Speed> 列
供应相应部件时的工作台移动速度。
<X> 列
设定Pocket的X轴方向的位置。
<Y> 列
设定Pocket的Y轴方向的位置。
<Remain> 列
表示该 Pallet中残存的部件数。
<Reset> 列
把部件供应到耗尽部件的工作台后按下此按钮则把吸附位置初始化为第一
个pocket（X=1,Y=1）。
<Empty> 列
选择此处后，将把该盘式供料器的状态强制地改成耗尽状态。
8-26
Cutting-edge Modular Mounter HM520 Administrator's Guide
<Edit> 列
<Edit> 按钮
可手动设置Palette上剩下的零部件。
生产时，如果零部件吸附/识别失败，该零部件将转储到Palette 的原
Pocket位置。此时，剩下的零部件位置会不规则。生产时，如果再次使用
该Palette，请手动选择有零部件的Pocket位置。

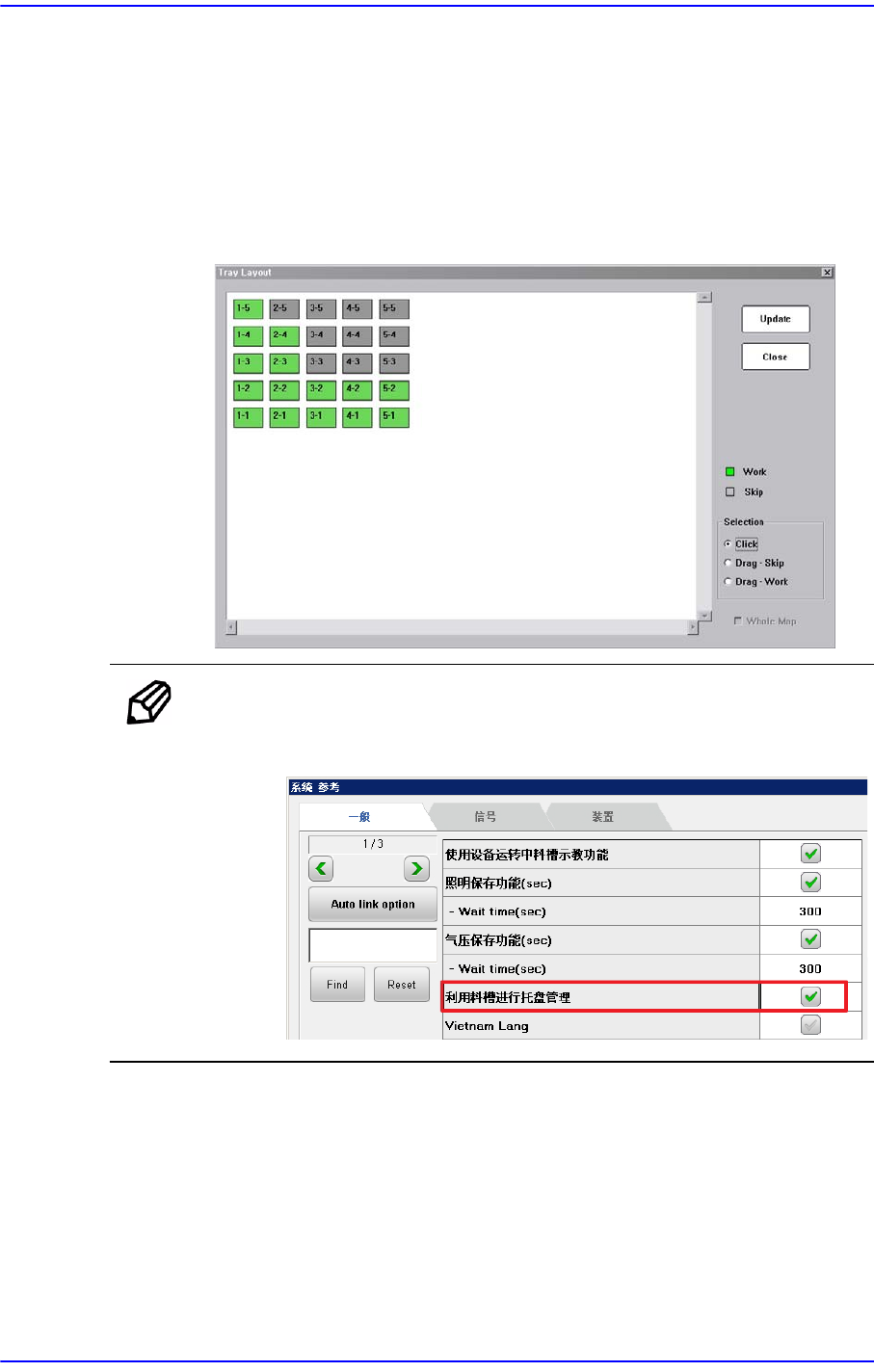

备注 要想激活<Edit>列， 需设置“系统设置”菜单“参考”副主菜单中
的“ 利用料槽进行托盘管理” 选项。
<Part> 列
表示装在 Tray的部品名称。
<Remain Time> 列
显示盘装元件的耗尽时间。
<所有托盘笔芯> 按钮
把所有工作台的吸附位置初始化为第一个pocket（X=1,Y=1）。
