10-7
应用
<浏览>按钮
用于选择目标 PCB文件。点击此按钮则显示如下对话框。
目录框
复制信息适用PCB文件编成目录。
<添加>按钮
从< 文件名：>编辑框指定的文件选择的信息添加到要复制的对象PCB文件。
<移除> 按钮
目录框中选择的文件排除于复制信息适用对象。
10.4. 文件管理器
进行PCB 文件的复制、移动及删除之类的文件管理任务。
图
10.5 “
文件管理器
”
对话框
<选择文件属性> 领域
在< 选择文件属性 > 领域选择了相当于所需文件的扩展字的键时，相应内容的文
件将出现在列表上。
<发送到USB> 按钮
选择的文件保存在USB装置。
<拷贝> 按钮
使用复制命令时，保存为其它文件名。
<移动> 按钮
把选择的文件移到指定的目录。
<删除> 按钮
删除所选择的文件。
10-8
Cutting-edge Modular Mounter HM520 Administrator's Guide
<重新命名 > 按钮
变更所选择的文件名称。
<清除> 按钮
*.log的文件很大时，删除这之前储存的信息。
<错误日志 > 按钮
在对各零部件有了认识了解以后，MMI会将这些认识了解综合起来，通过
’SMVision’ 窗口向您展示各零部件的样式。
<Compression> 按钮
“压缩”菜单可以把MMI 的系统文件压缩成ZIP 文件后备份到使用者斯指定的路
径。
<关闭 (C)> 按钮
结束“文件管理器 ” 对话窗口。
10.5. 直通
选择‘ 直通’子菜单时显示如下的对话框，表示处于PCB直通状态。
如果Head 在传送装置的上部，可能会影响到PCB 的感应传感器，所以先把头移到远
离传送装置的位置后执行此命令。

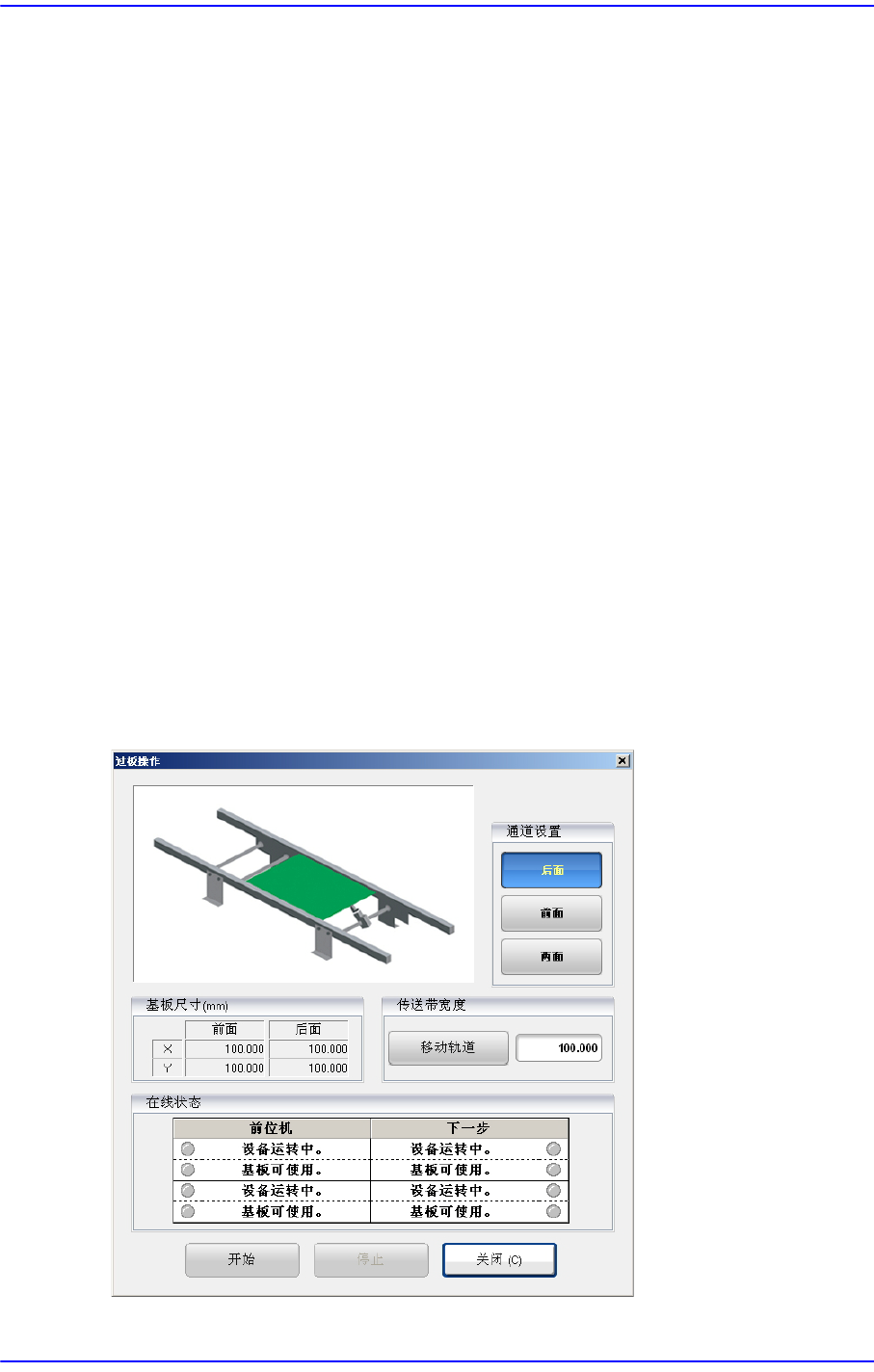

图
10.6 “
过板操作
”
对话框
10-9
应用
<通道设置> 领域
选择让PCB 通过的轨道(Lane)。(正面/背面 /两面)
基板尺寸
显示板子的尺寸。
<Conv. Width> 领域
可手动调整输送机的宽度。
<Move Rail> 按钮 - 在旁边的编辑框中输入 Conveyor宽度后点击此按钮，以
相应尺寸调节 Conveyor 宽度。
<在线状态> 领域
表示SMEMA 相关输入状态。（亮灯-On, 灭灯-Off）
Machine Busy: 无法传送PCB
Board is Available: PCB 可以传送PCB
前位机
显示上一个工序的设备状态。
下一步
显示下一个工序的设备状态。
<开始> 按钮
开始进行PCB Bypass。
<停止> 按钮
中止进行PCB Bypass。
<Hide> 按钮
解除PCB Bypass 状态后，关闭对话框。
10.6. 暖机
设备接通电源，进行各驱动轴的准备运动时使用‘ 变暖’子菜单。按下此菜单时显示
如下的对话框。
