11-3 Diagnosis( 诊断 ) 图 11.3 “Tape Feeder base“ 对话框 < 汽 缸检查 > 按钮 检查 Cylinder Module. 点击此按钮则 显示如下对话框。 图 11.4 “ 汽缸模块诊断 “ 对话框 1: Operation T est
11-2
Cutting-edge Modular Mounter HM520 Administrator's Guide
11.1. I/O [F2]
‘I/O’子菜单执行设定或表示设备的各种I/O (输入/输出 ) 传感器的状态的功能。选择
此按钮时显示如下的对话框。
图

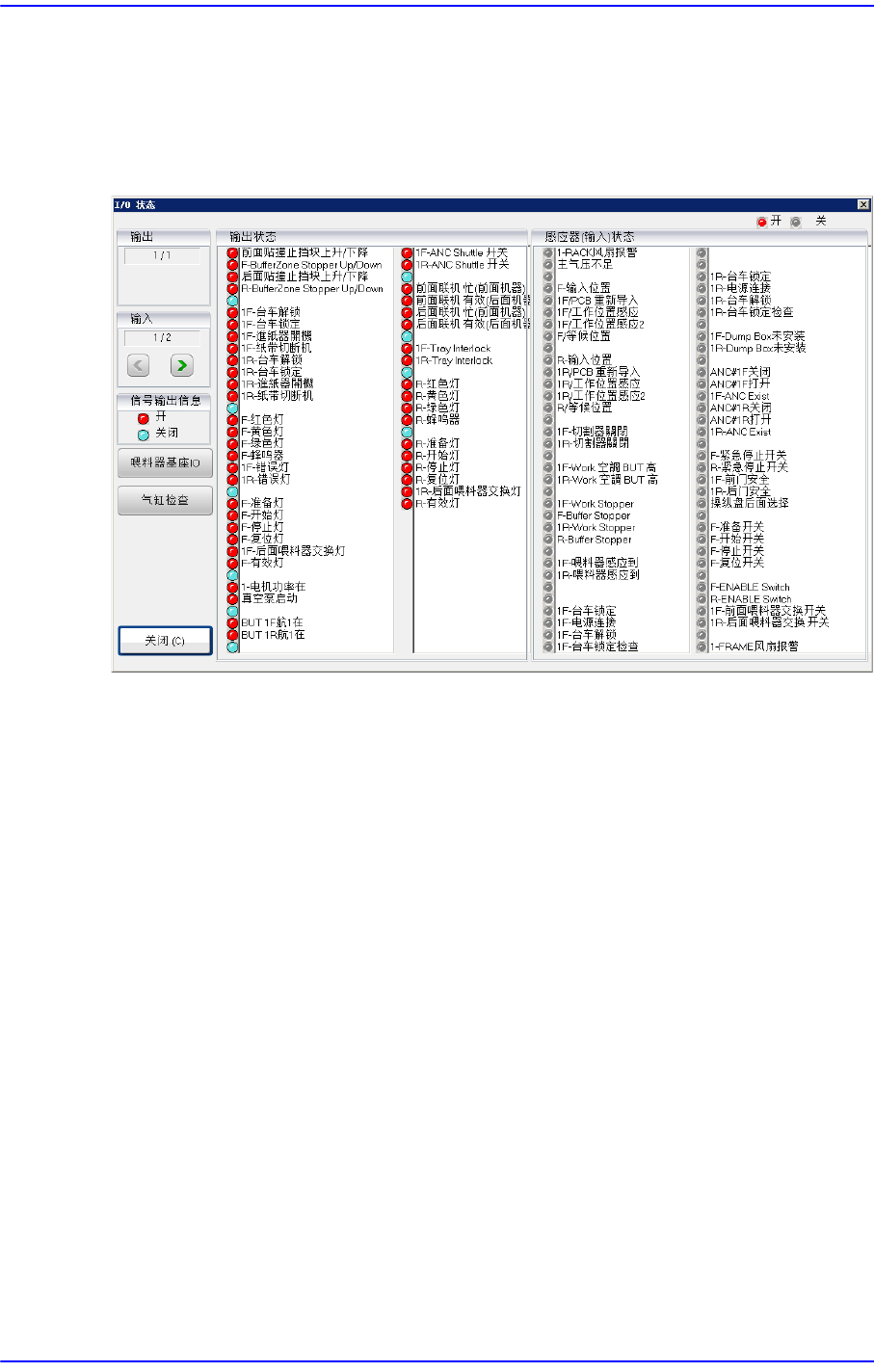

11.2 “I/O
状态
”
对话框
<输出状态 > 领域
表示所选输出装置的状态。兰色表示关状态。
选择需要设定的装置后双击或按压空格键就能让输出状态反转。
<感应器 ( 输入)状态> 领域
表示所选输入传感器的状态。 兰色表示关状态。
<喂料器底座 IO> 按钮
按顺序开/ 关喂料器基座的压缩气气阀，同时检查气阀的动作状态。
11-3
Diagnosis(
诊断
)
图

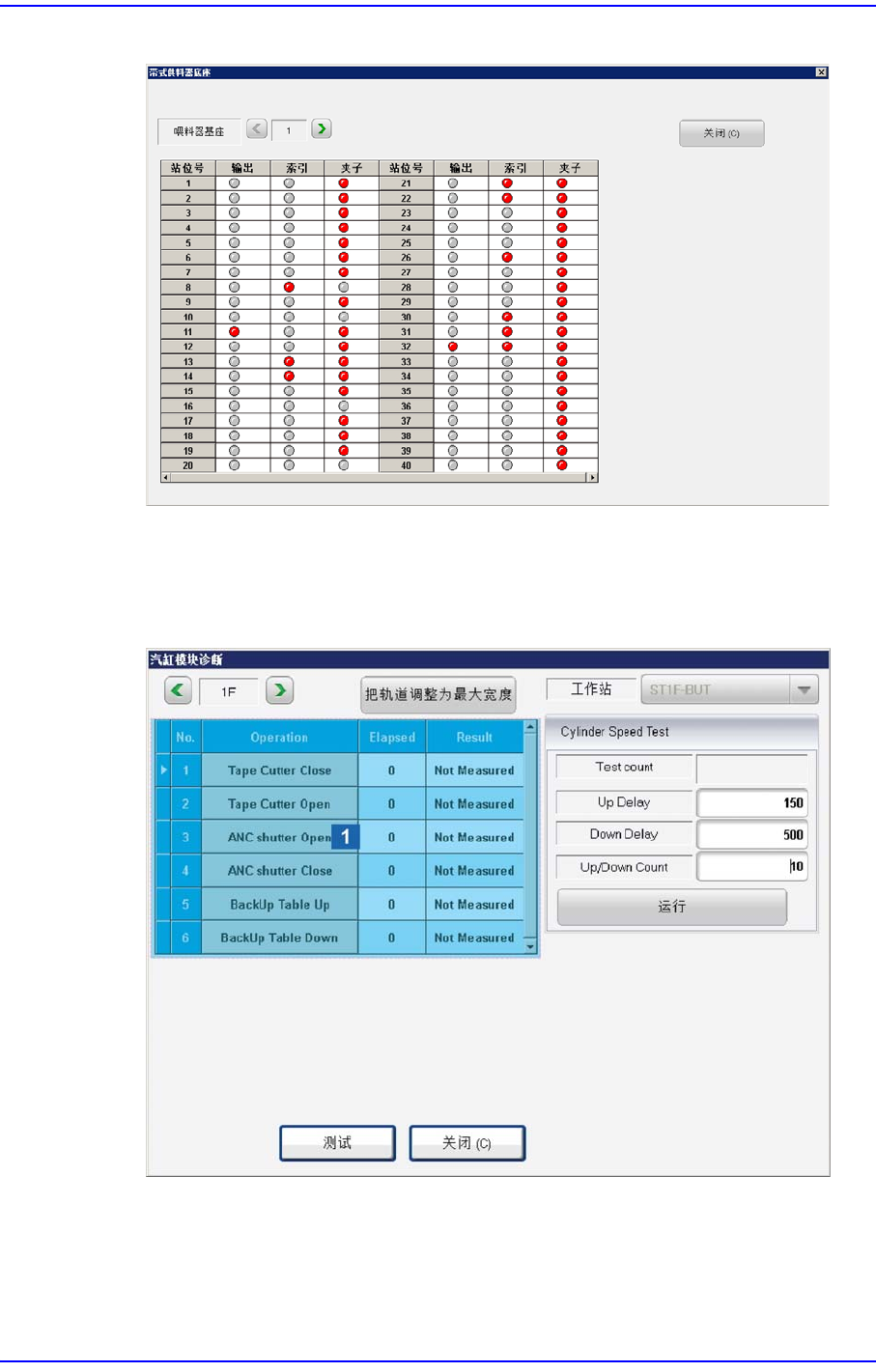

11.3 “Tape Feeder base“
对话框
<汽缸检查> 按钮
检查Cylinder Module. 点击此按钮则显示如下对话框。
图
11.4 “
汽缸模块诊断
“
对话框
1: Operation Test
11-4
Cutting-edge Modular Mounter HM520 Administrator's Guide
工作站选择用箭头键
1: 显示出当前选定的工作站。
按下箭头键就能选择需要检查设定值的工作站。
<把轨道调整为最大宽度> 按钮
把选定的工作区的传送带宽度调整到最大。
<Operation> 领域
表示将要检查的装置的动作清单。
Tape Cutter Open：检查Tape Cutter 的动作。
ANC Shutter Open: 检查ANC的闸门打开动作。
ANC Shutter Close: 检查ANC的闸门关闭动作。
Backup Table Up: 检查Backup Table的上升动作。
Backup Table Down: 检查Backup Table的下降动作。
<工作站> 组合框
选择要进行BUT测试的作业站。
<第一个BUT 速度测试(Cylinder Speed Test)> 领域
测试Backup Table的升/降速度。
BUT 向上延迟: 表示Backup Table的上升速度。
BUT 下降延迟: 表示Backup Table的下降速度。
向上/向下 数量: 设置Backup Table的 Up/Down 测试次数。
< 运行>: 执行Backup Table的升/ 降速度测试。
<自动化
> 按钮
自动依次检查〈Operation Test〉领域的装置。
<关闭> 按钮
关闭对话框。
11.2. 传输装置（Conveyor） [F3]
检查输送机内的各种装置运行状态。与按下共同菜单的输送机图标相同的功能。详
细事项请参照 “15.1.3
传送装置
(Conveyor)”.
