12-3
Machine Calibration
12.1.1. Calibration Scenario
可以根据使用者的状况在 <选择校准模式>群选择校准模式后实行所需要的校准。
校准模式的类型与可实行的校准类型如下。

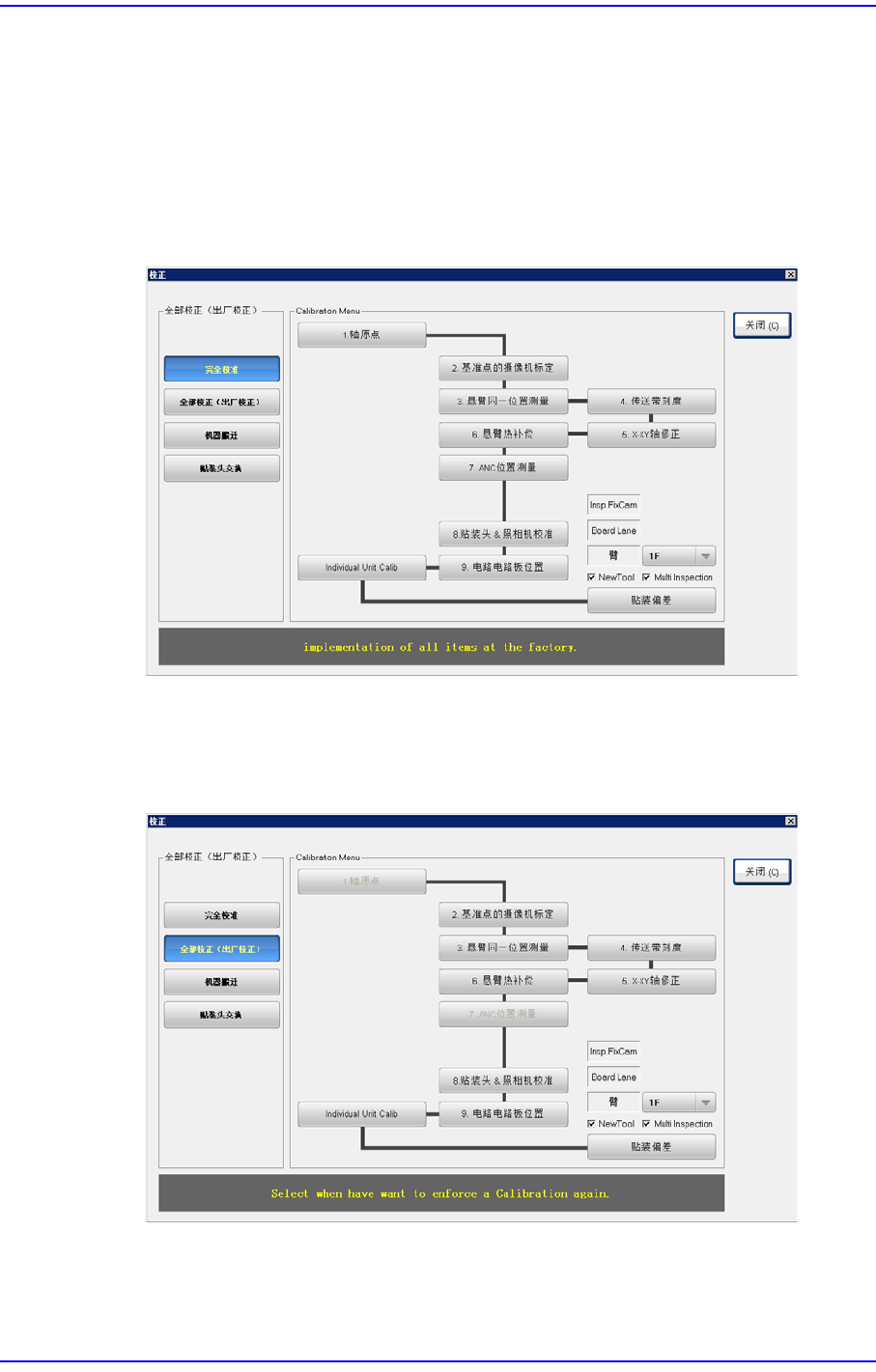

<完全校准> 领域
针对设备组装之类的一切项目实行校准时选择。
图
12.1
完全校准
<重新校准> 领域
在校准完毕的设备重新实行校准时选择。
图
12.2
重新校准
12-4
Cutting-edge Modular Mounter HM520 Administrator's Guide

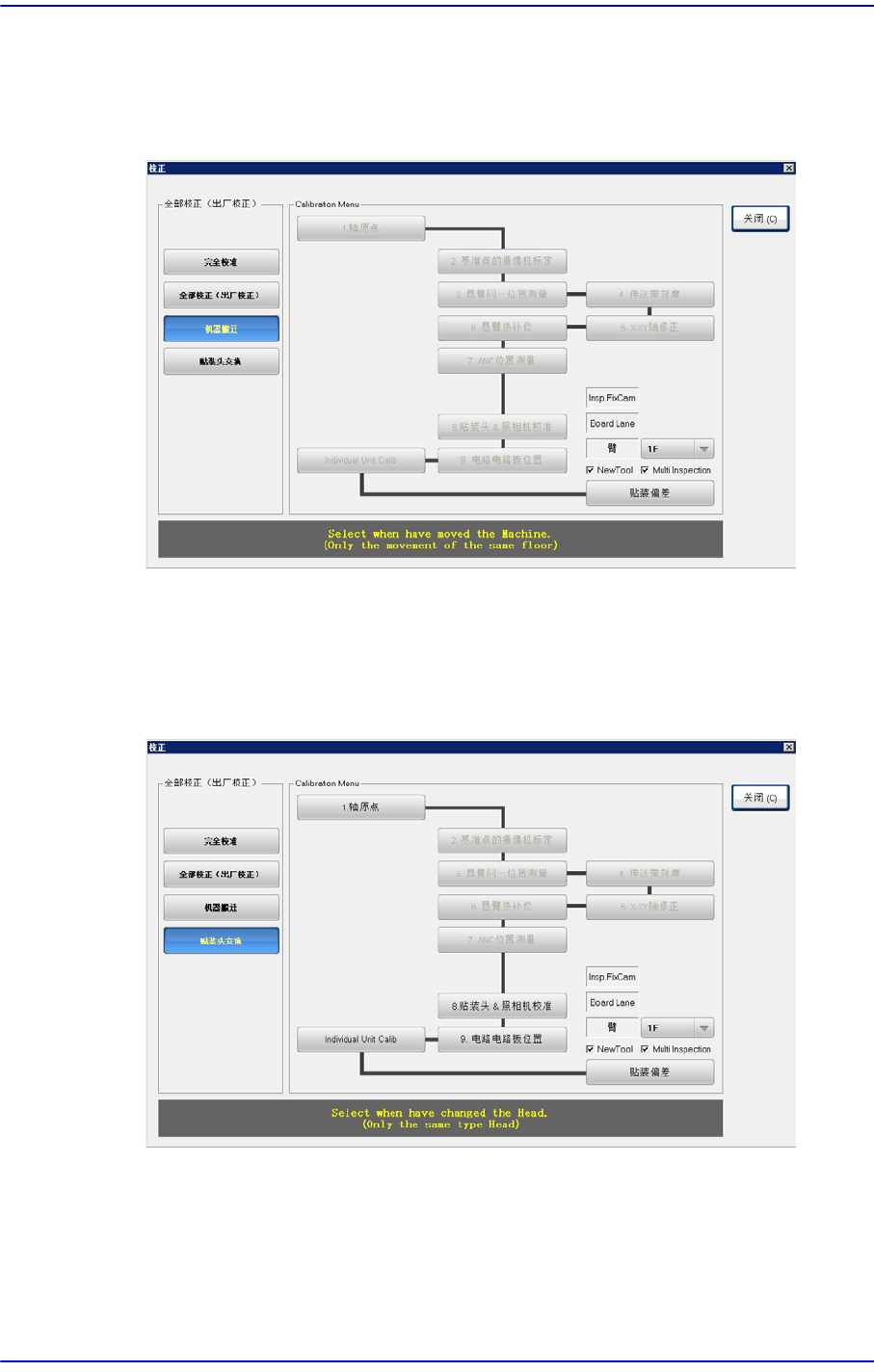

<机器搬迁 > 领域
在同一Floor 移动设备后实行校准时选择。
图
12.3
机器搬迁
<头部改变 > 领域
更换了同一种类的头部后实行校准时选择。(在<轴原点的测定> 只能对Head
Axis实行校准。)
图
12.4
头部改变
12-5
Machine Calibration
Calibration Detail
Full
Calibration
Recalibration
Machine
Relocation
Head Change
Axis Home Calibration Find Z Home Offset Ο Ο
Calibrate Home Ο Ο
Find Limit Ο Ο
Fiducial Camera Scale Fiducial Mark. Pos Ο Ο
Gantry Common XY Calib Gantry Common XY Calib. Ο Ο
Conveyor Calibration Fiducial Teaching Ο Ο
Edge Offset Teaching Ο Ο
X-Xy Compensation X-Xy Compensation Ο Ο
Gantry Thermal Mapping Gantry Thermal Mapping Ο Ο
ANC Position Scan ANC Position Scan Ο
