12-12 Cutting-edge Modular Mounter HM520 Administrator's Gui de 12.1.2.1. Procedure 注 意 作业前 “R EADY” 键必须处于被按 住的状态。 必须检查设备内 部或 Conv eyor 上是否存在着 可能引起干涉的物体。 重新实行校正时将改变 原点 (home) 位置， 如果没有重新示教 吸附位置、 ANC 、 贴装 原点等设备的位置…
12-11
Machine Calibration
3) 选择了电机后，按下<Get Z Home Offset>键。
4) 其余电机也按照前面的方法实行校准。
5) 校准完毕后，按下<Update>键保存结果值。
<更新> 按钮
执行校正后单击此按钮适用其变更值。
<关闭> 按钮
关闭对话框。
12-12
Cutting-edge Modular Mounter HM520 Administrator's Guide
12.1.2.1. Procedure
注 意 作业前“READY”键必须处于被按住的状态。必须检查设备内
部或Conveyor上是否存在着可能引起干涉的物体。
重新实行校正时将改变原点(home) 位置，如果没有重新示教
吸附位置、ANC、贴装原点等设备的位置相关项目，设备将
无法正常动作。
从新校准后，必须重新示教与位置有关的项目。
执行Axis Home Calibration方法如下。

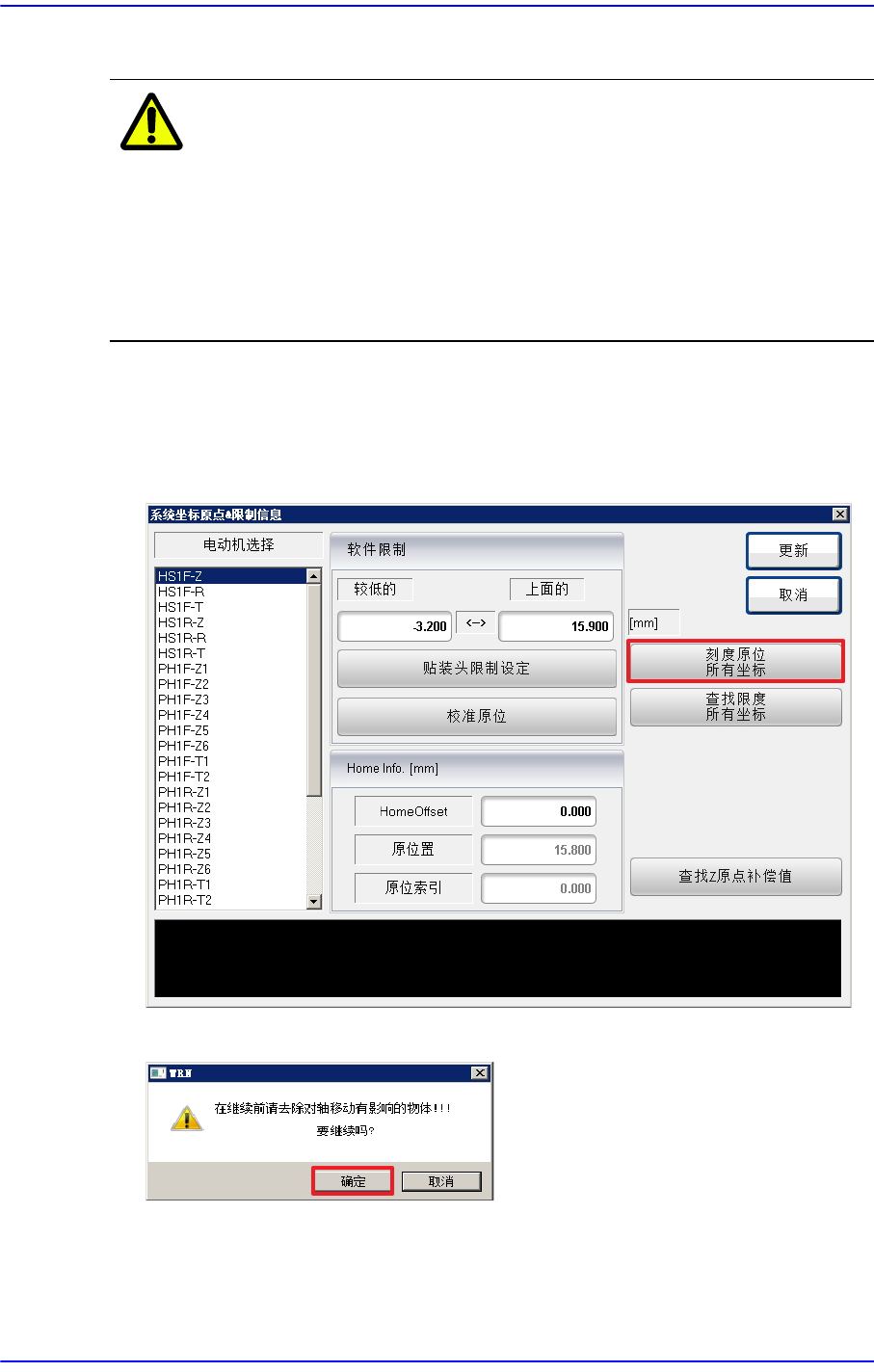

1. 按下<刻度原位所有坐标> 键。
(按Head Homing → Gantry Homing → Conveyor顺序依次进行)
2. 确认设备内部或Conveyor 上是否有物体后， 点击<确定> 按钮。
12-13
Machine Calibration
3. 点击<是> 按钮。

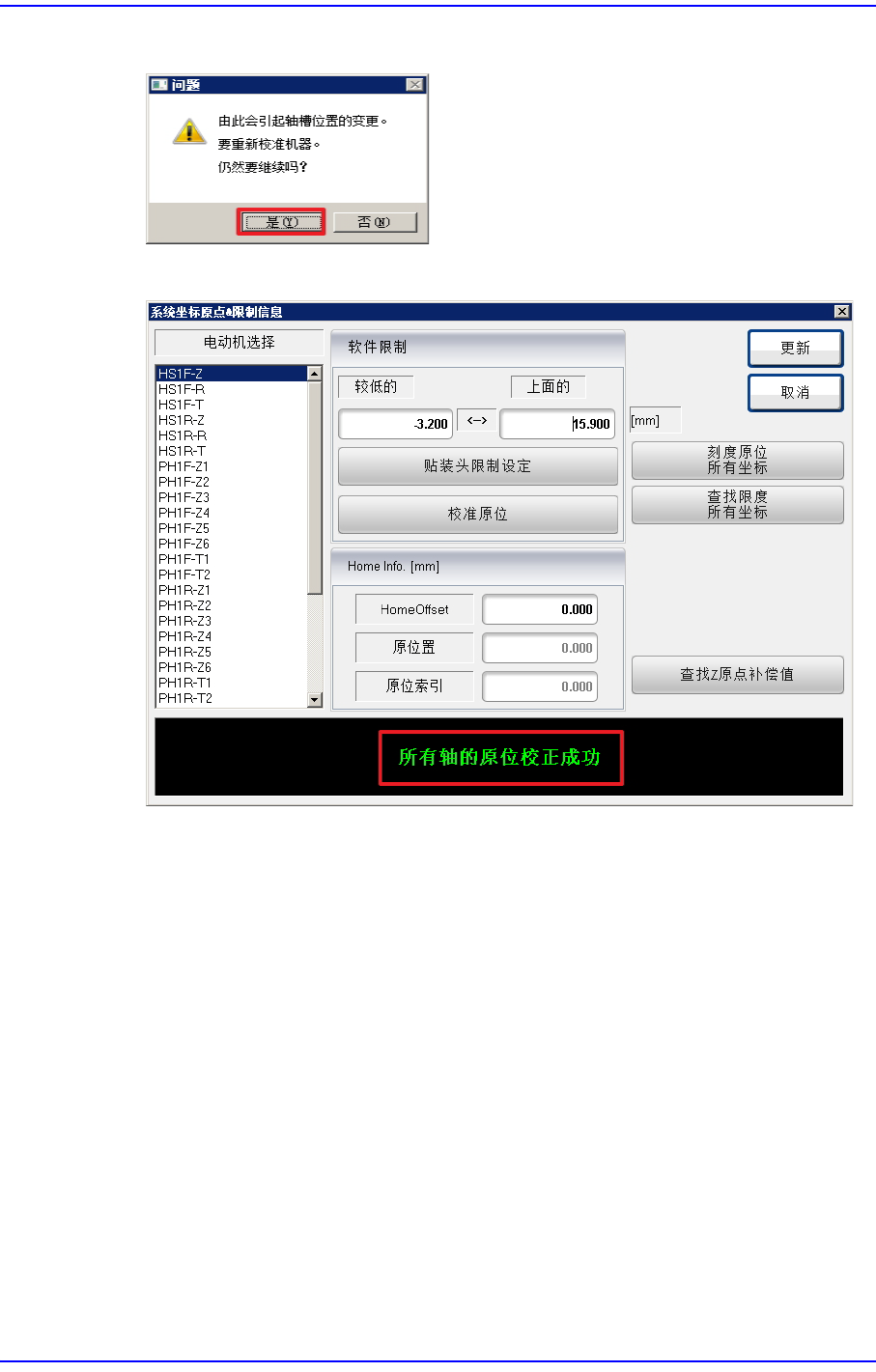

Calibration后完成 Calibration 则如下图显示结果值。
