12-14 Cutting-edge Modular Mounter HM520 Administrator's Gui de 4. 按下 < 查找限度所 有坐标 > 键。 ( 按 Head Z → Gantry Limit → Conveyo r 顺序依次进 行 ) 5. 确认设备内部或 Conveyor 上是否有物体 后， 点击 < 确定 > 按钮。 6. 点击 < 是 > 按钮。

100%1 / 656
12-13
Machine Calibration
3. 点击<是> 按钮。
Calibration后完成 Calibration 则如下图显示结果值。
12-14
Cutting-edge Modular Mounter HM520 Administrator's Guide

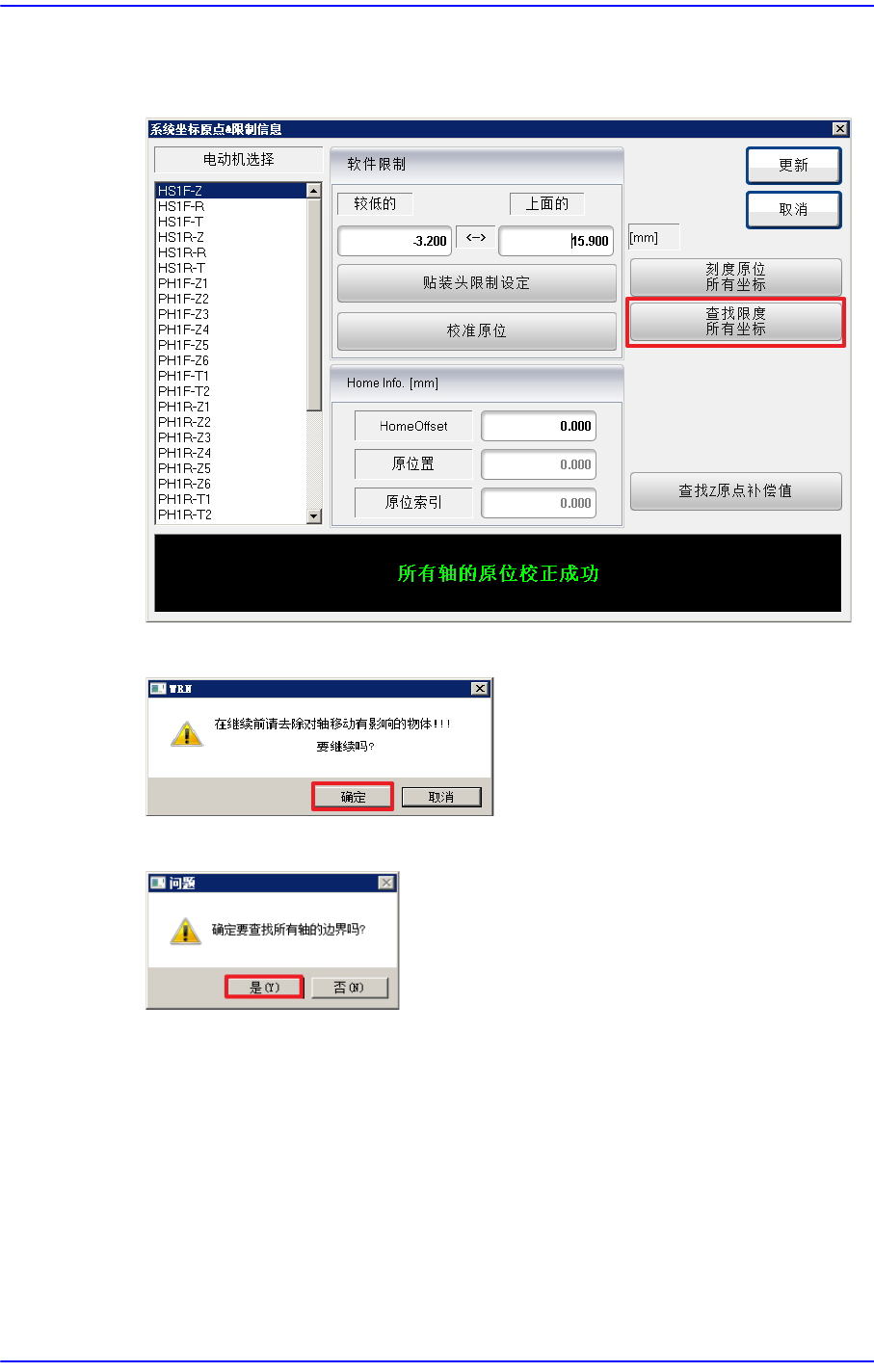

4. 按下<查找限度所有坐标> 键。
(按Head Z → Gantry Limit → Conveyor顺序依次进行)
5. 确认设备内部或Conveyor 上是否有物体后， 点击<确定> 按钮。
6. 点击<是> 按钮。
12-15
Machine Calibration
7. 按轴测量 Limit 值 。点 击 <是> 按钮。
8. 点击<更新> 按钮。
