12-16 Cutting-edge Modular Mounter HM520 Administrator's Gui de 12.1.3. 基准摄像头值 (Fiducial Camera Calibration) 基准摄像机是一切校正作业的基准 ， 因 此首先进行基准摄像机的刻度 (Scale) 校正作 业。 备注 需要执行基准相机的比例 (Scale) 校正作业时， 应该先对基准标志 进行示教。 选择 1F , 1R 的…
12-15
Machine Calibration

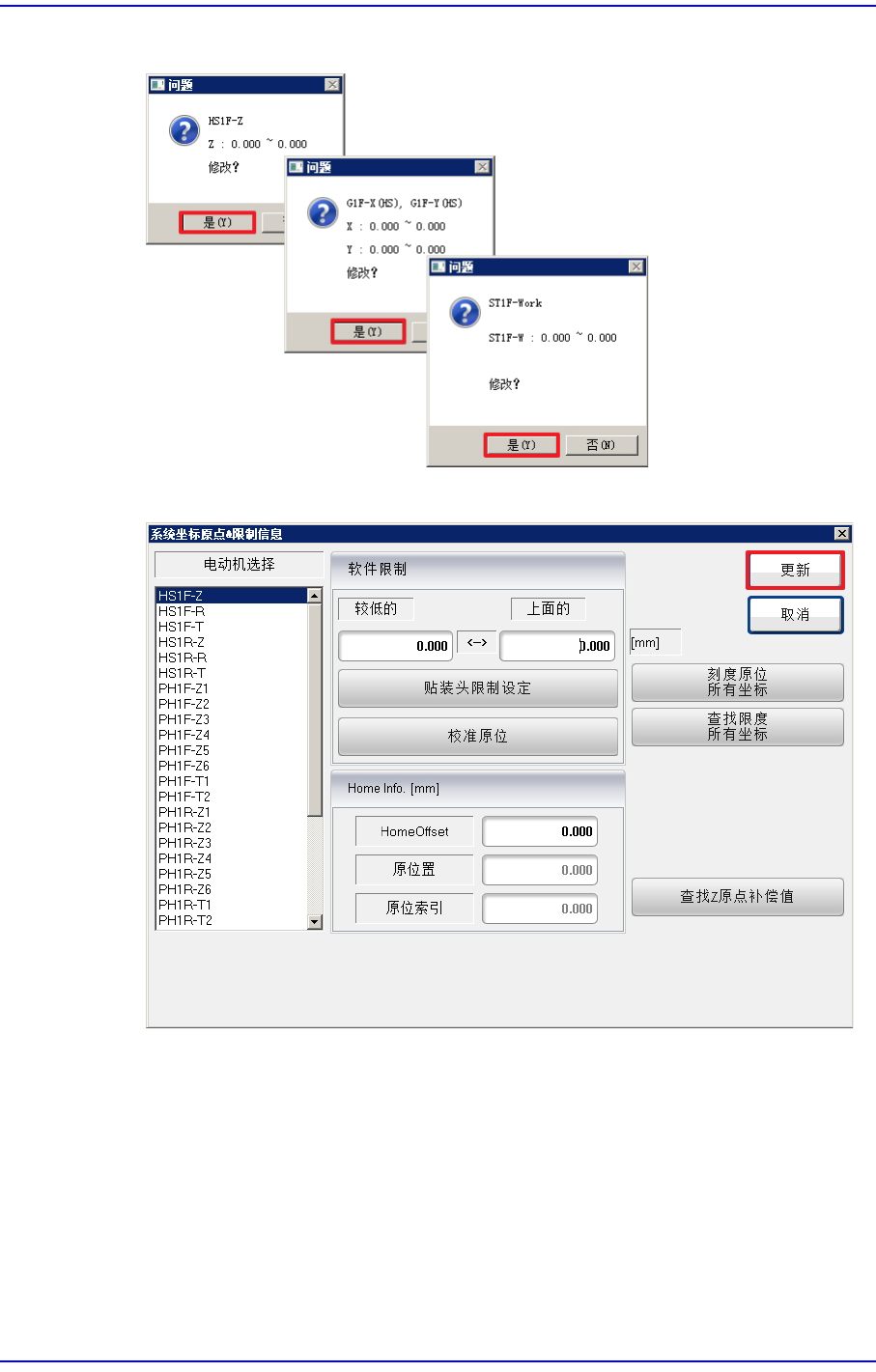

7. 按轴测量 Limit 值 。点 击 <是> 按钮。
8. 点击<更新> 按钮。
12-16
Cutting-edge Modular Mounter HM520 Administrator's Guide

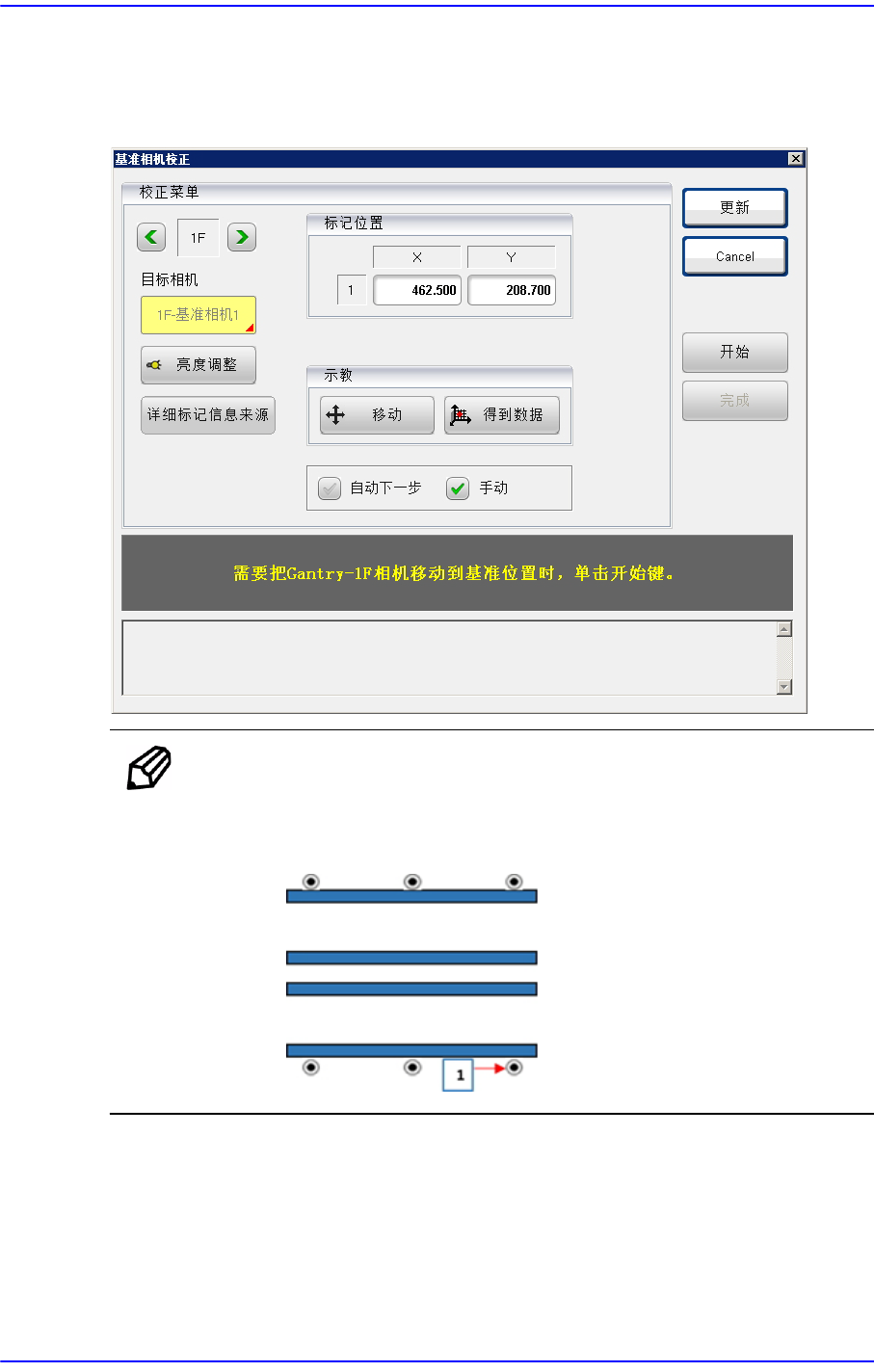

12.1.3. 基准摄像头值(Fiducial Camera Calibration)
基准摄像机是一切校正作业的基准，因此首先进行基准摄像机的刻度(Scale)校正作
业。
备注 需要执行基准相机的比例(Scale) 校正作业时，应该先对基准标志
进行示教。选择1F, 1R的 < 符号位置>领域，对下面基准符号的
位置进行Teaching。
12-17
Machine Calibration
备注 需要调整基准符号信息时，点击 <符号详细信息> 按钮调整基准
符号。
下面是基准相机的校正步骤
1. 按下<开始>键。
