12-22
Cutting-edge Modular Mounter HM520 Administrator's Guide
12.1.4. Gantry Common XY Calibration
该校准作业利用传送带上的一个基准标记让两个悬臂之间的坐标系一致。如果该校
准不正确，将在正面悬臂与背面悬臂之间发生偏移而影响到贴装精度等性能，还会
导致悬臂之间的冲突。
备注 Large Conveyor选项时，要Teaching的基准符号位置会有所不
同。
Section 1
X: 328, Y: 322
Section 2
X:-2, Y: 322

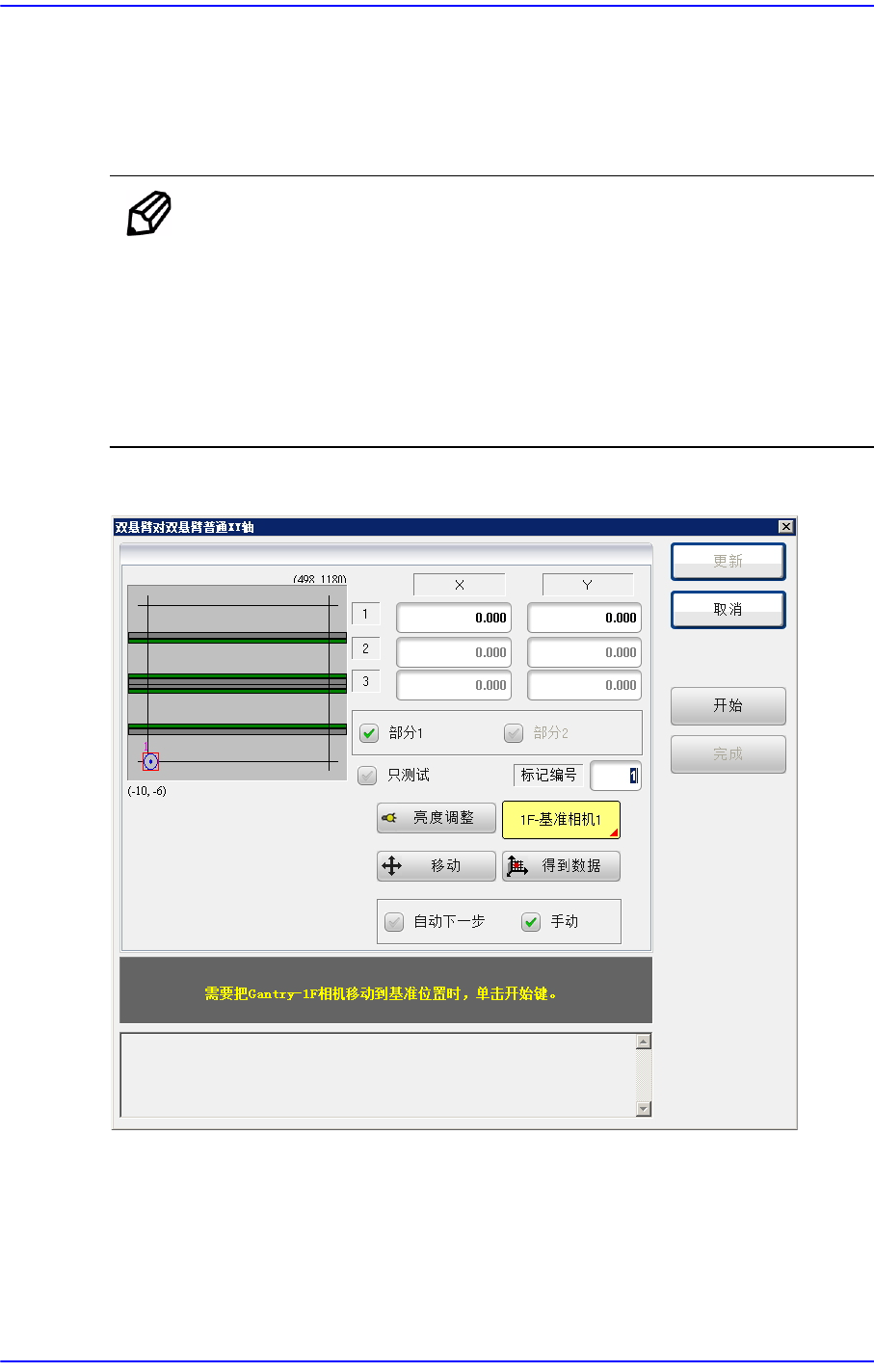

图
12.6 “Gantry-to-Gantry Common XY’
对话框
<Section1 /Section 2> 选择框
选择需要进行校准的区段(Section)。
<只测试 >复选框
选定后进行校准，将不储存结果而只显示该值。因此可以与之前数据作比较后，
检查当前设备的变化状态。
12-23
Machine Calibration
Selection Control
请选择想要移动的基准相机。
<移动> 按钮
移动选定悬臂的基准摄像机。
警 告 由于非指定或未经培训的操作人员错误操作设备，或校正前没有
进行全部检查，可能导致设备发生严重损伤，设置的数据被严重
破坏，而且造成操作人员和设备附近其他人员受伤
校正前一定要检查要校正的项目并确认设备周围是否有任何其
他工作人员。校正只能由指定的受过培训的人员进行。
<亮度调整> 按钮
Side
调节选定Gantry 的摄像头的 Side 照明亮度。
Outer
调节选定Gantry 的摄像头的外部照明亮度。
Coaxial
调节选定Gantry 的摄像头的 Coaxial 照明亮度。
<自动下一步> 复选框
选择此校验框后单击<下个 > 按钮自动执行各Gantry 间坐标系一致化的过程。
<手动> 复选框
使用Teaching box 的操纵盒功能把各悬臂移动到指定位置，以手动方式让悬臂之
间的坐标系一致。
12-24
Cutting-edge Modular Mounter HM520 Administrator's Guide
测量一个地点后校准共同坐标信息的方法如下。

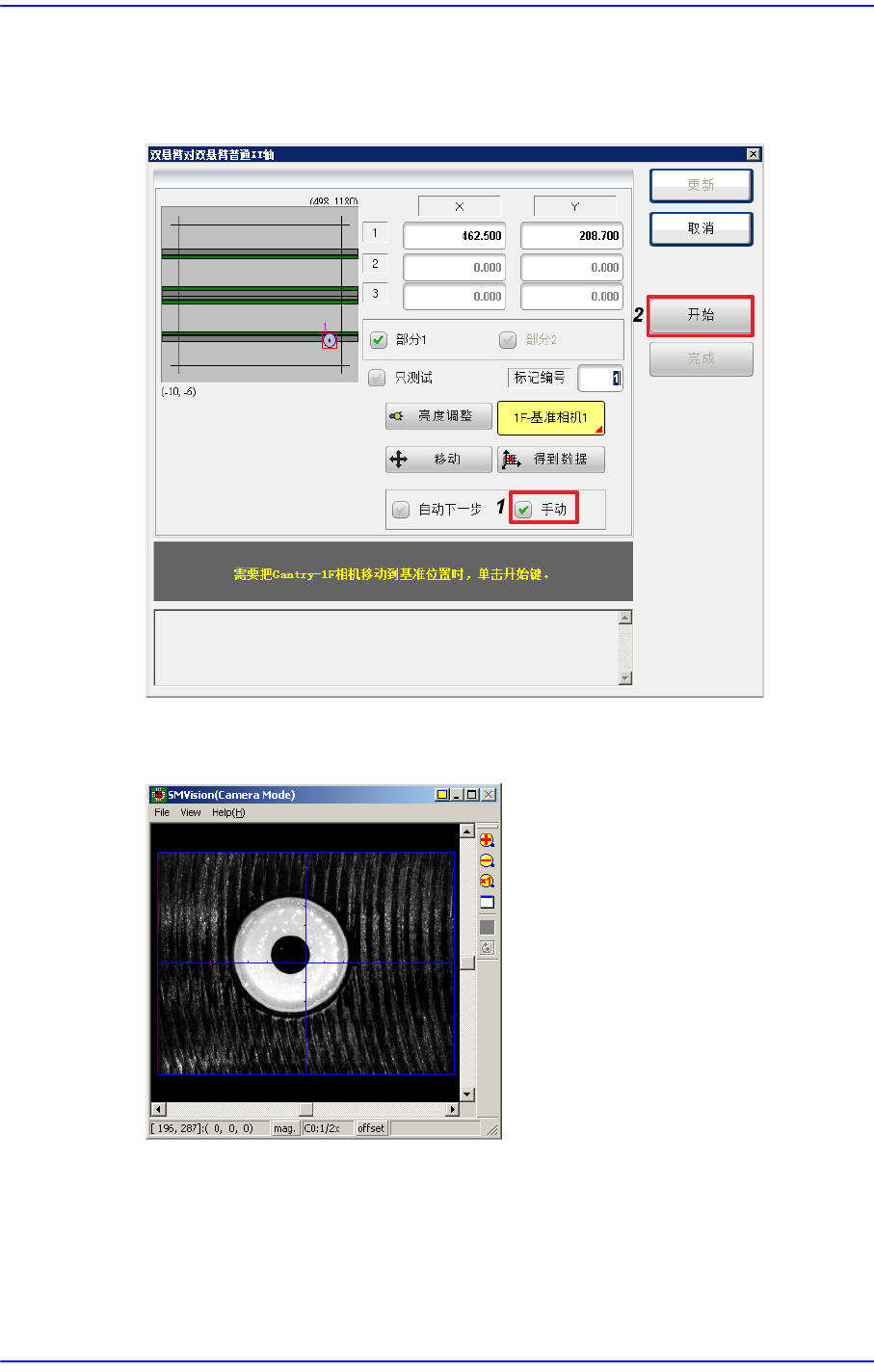

1. 选择<手动> 复选框后，按下<开始> 按钮。然后1F-基准摄像机会移动至所输入
的位置。
2. 为了让Vision 窗口上显示的十字线中心与传送轨道上事先设置的基准标记中心
一致，利用Teaching box的操纵盒功能调整基准摄像机的位置。
