12-26 Cutting-edge Modular Mounter HM520 Administrator's Gui de 1F- 基准摄像机识别基准符号 。 5. 按下 < 下一步 > 按钮。 然后 1R- 基准摄像机会移动至所输 入的位置。
12-25
Machine Calibration

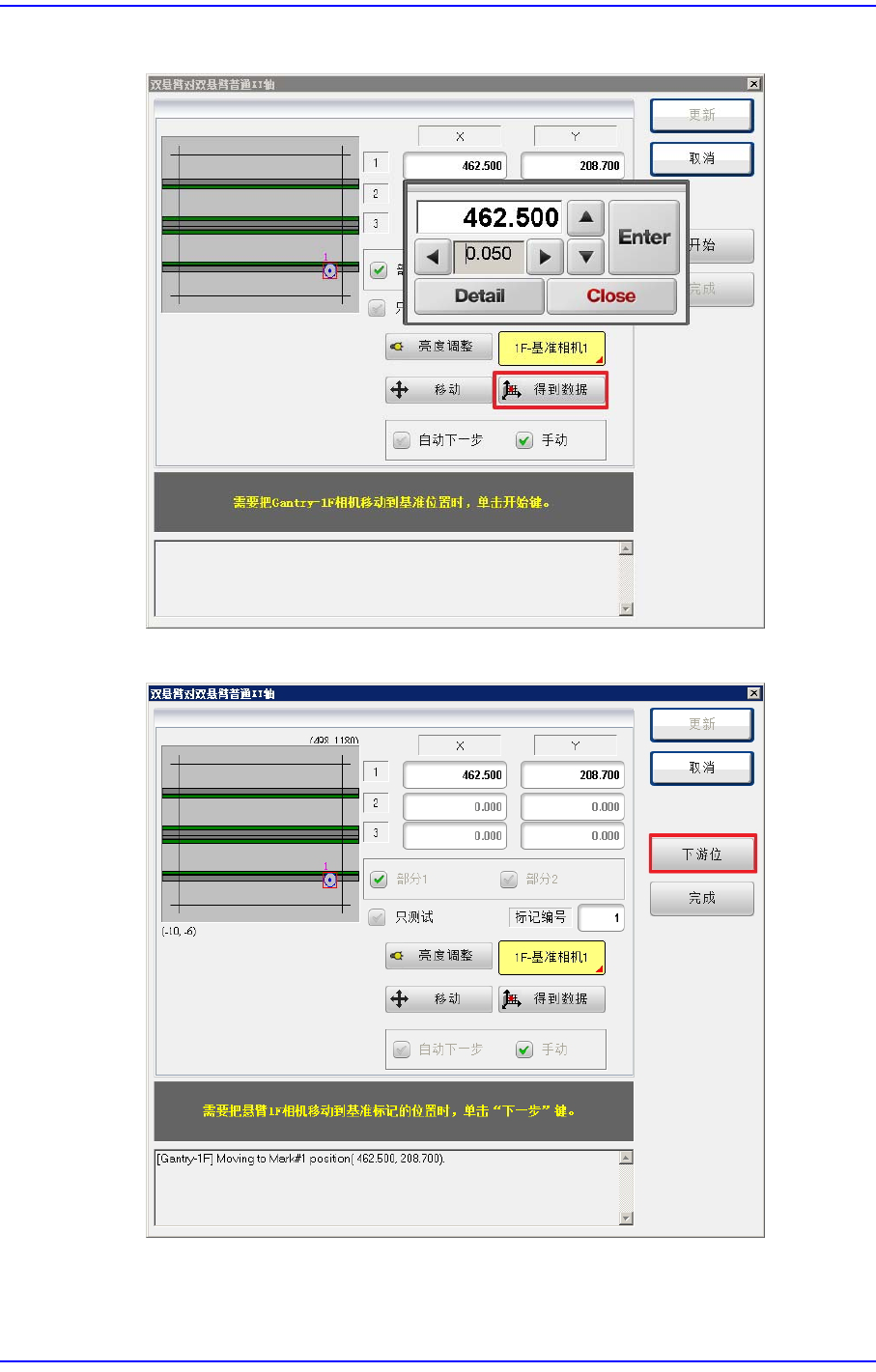

3. 按下<得到数据> 按钮反应当前坐标值。
4. 按下<下一步>键。
12-26
Cutting-edge Modular Mounter HM520 Administrator's Guide

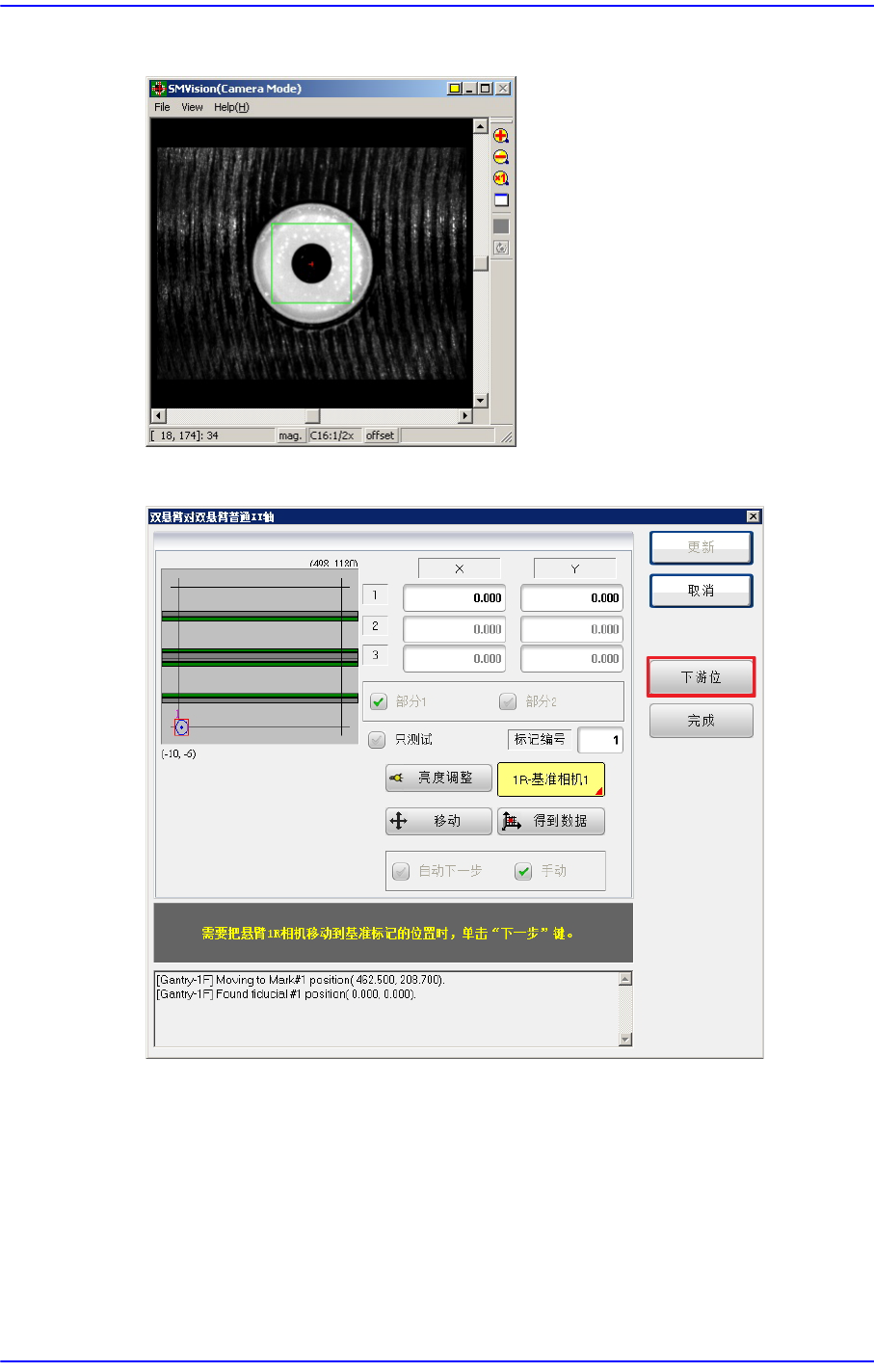

1F-基准摄像机识别基准符号。
5. 按下<下一步 > 按钮。然后1R- 基准摄像机会移动至所输入的位置。
12-27
Machine Calibration

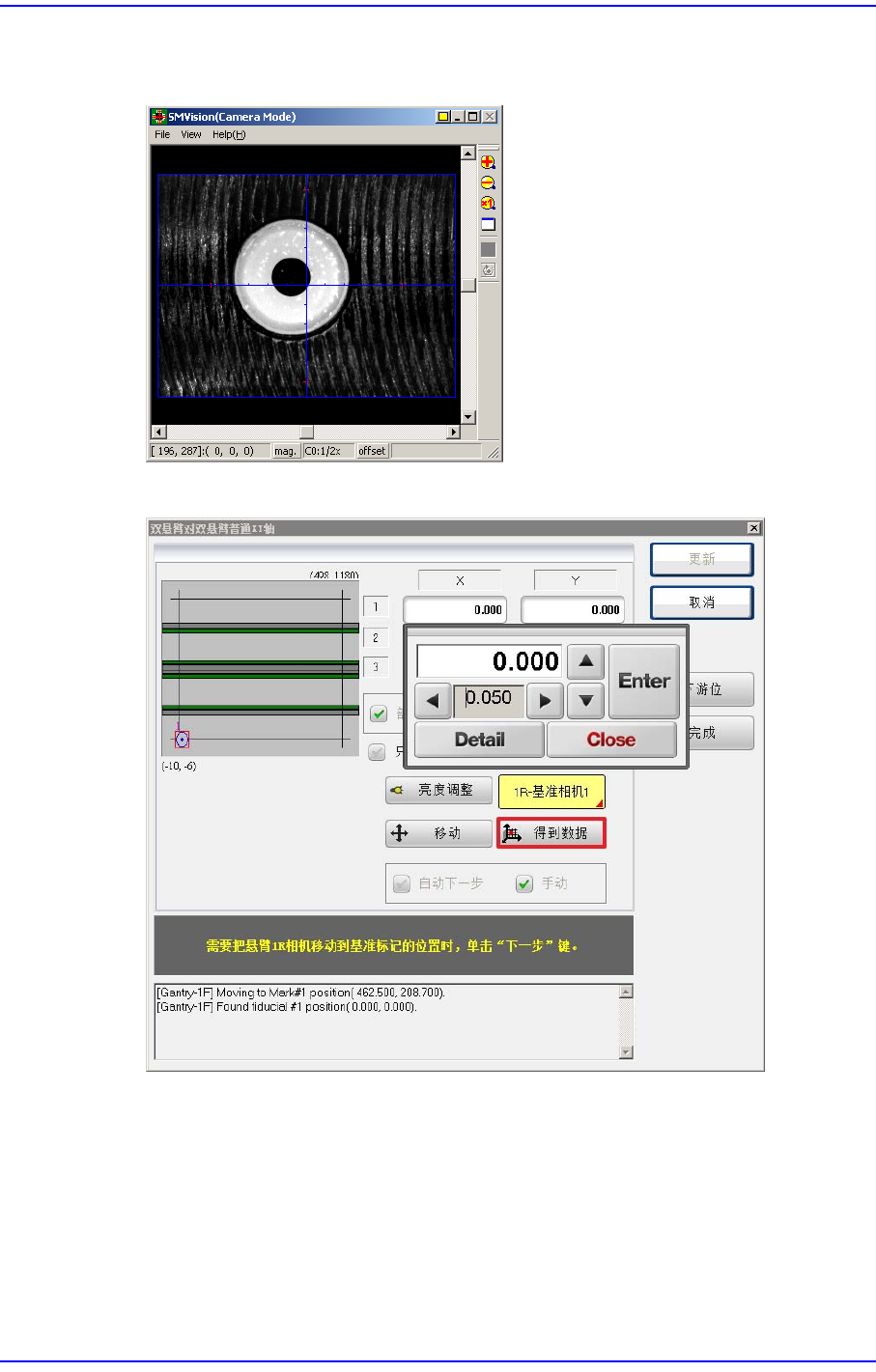

6. 为了让Vision 窗口上显示的十字线中心与传送轨道上事先设置的基准标记中心
一致，利用Teaching box的操纵盒功能调整基准摄像机的位置。
7. 按下<得到数据> 按钮反应当前坐标值。
