12-29 Machine Calibration 9. 按下 < 开始 > 按钮。 10. 校准完毕后，按下 < 更新 > 按钮。保存共同坐标信息并实行了返回原点动作后，结束校准作业。

12-28

Cutting-edge Modular Mounter HM520 Administrator's Guide

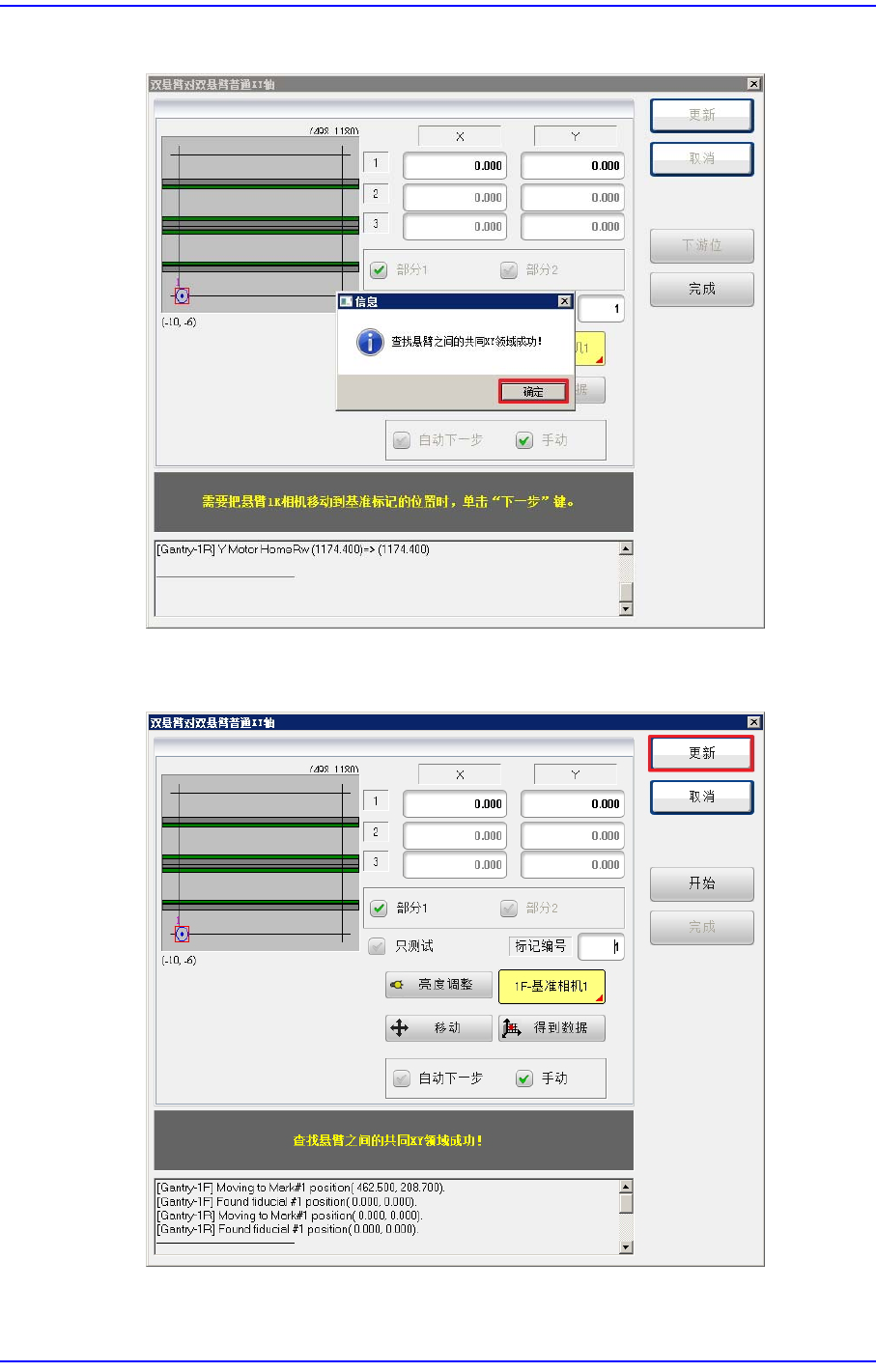

8. 按下<下一步 > 按钮。

1R-基准摄像机识别基准符号。

12-29

Machine Calibration

9. 按下<开始>按钮。

10. 校准完毕后，按下< 更新>按钮。保存共同坐标信息并实行了返回原点动作后，

结束校准作业。

12-30

Cutting-edge Modular Mounter HM520 Administrator's Guide

12.1.5. 输送带测定

针对输送带内部站(Station)的Home 偏置及站之间的偏置进行设定。

在设备的初始安装过程中设置校准 (Calibration)。针对传送带进行了机械调整时，请

重新实行校正。

图

12.7 "

传送带刻度

对话框

 <工作站 > 组合框

选择区段(Station) 。

 <位置> 领域

输入被选Station 的参考位置显示。为了激活此编辑框，首先要单击<全部回原

位> 按钮查找与conveyer相关的所有轴的原点(Home Position).

选择了Work Station时激活。

 Ref #1: 选定区段(Station)的第一个参考位置

 目录 #2: 选定区段(Station)的第二个参考位置

 <原点> 领域

 <全部回原位> 按钮

寻找所有轴的Home位置。

 <原位送回器> 按钮
