12-33 Machine Calibration 12.1.6. X-XY 轴修正 为了补偿 X 轴移动时 发生的 XY 误差而执行。 如果 Thermal Mapping 及 Gantry Mapping 已被激活时， 为了执行 X-XY Compensation 强制性的 让 Mapping 处于 非激活 (Disable) 状态。 注 意 X-XY Compensation 在设备出厂 之前在工厂执行。 为了执行此 过程必须需要…
12-32
Cutting-edge Modular Mounter HM520 Administrator's Guide

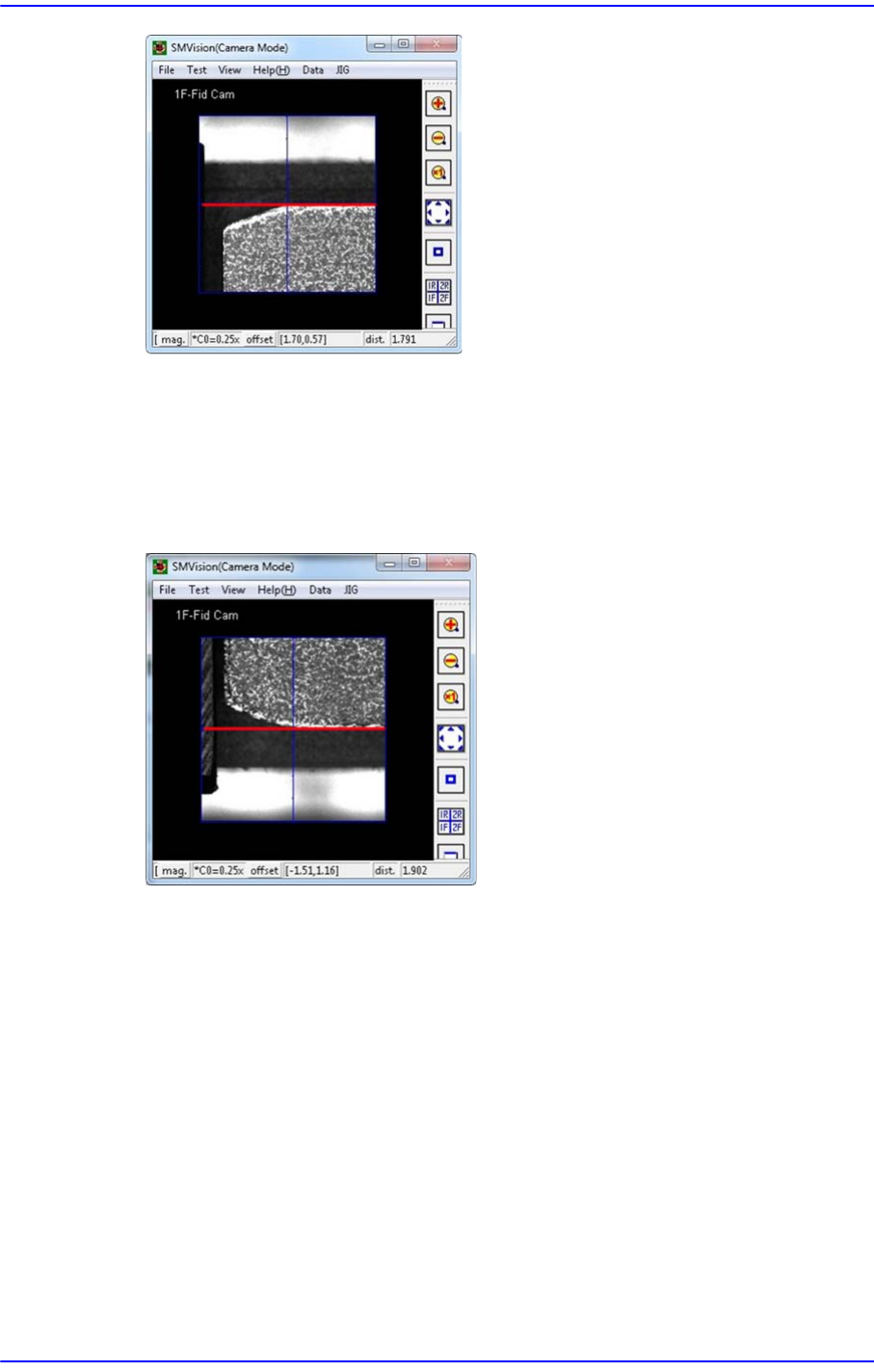

触摸视觉窗选择“AXIS - XY”后，按下“MODE” 键选择Jog，按下Y(+)方向移动
键并缓慢地移动。
4. 在< 位置>领域选择<目录 #2>编辑框单击<移动>键，驱使基准摄像机移动到当
前设定的参考位置#2。
5. 按照3号过程的方法示教参考位置#2。
6. 对所选Station的参考位置完成示教，则用同样的方法对其他参考位置Mark 执行
示教。
7. 校准完毕后，单击<更新 > 键。保存了示教值并实行返回原点动作后，结束校准
作业。
12-33
Machine Calibration
12.1.6. X-XY轴修正
为了补偿X轴移动时发生的XY 误差而执行。如果Thermal Mapping及 Gantry
Mapping已被激活时，为了执行X-XY Compensation 强制性的让Mapping处于非激活
(Disable)状态。
注 意 X-XY Compensation在设备出厂之前在工厂执行。为了执行此
过程必须需要专用校正 Tool。
一般情况下此过程为进行Skip 后，请执行后续过程的校正。
12.1.7. 悬臂热补偿
该校正利用基准标记对设备运转后摩擦热所引起的XY坐标系的热变形进行补偿。

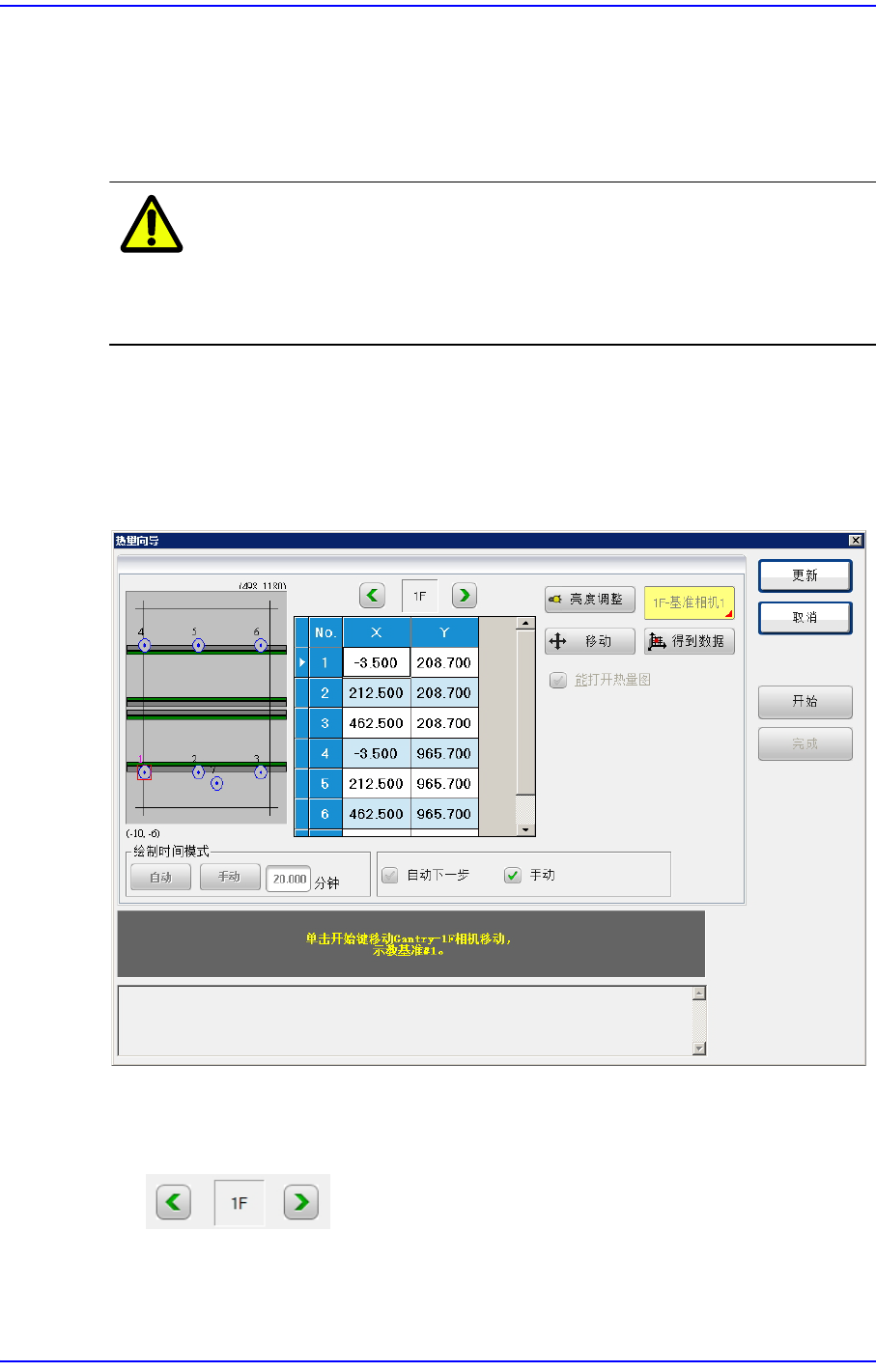

图
12.8 “
热量补偿
”
对话框
1: Grid
悬臂选择用箭头键
1F: 显示目前选择的悬臂。
单击箭头键选择需要设定的悬臂。
12-34
Cutting-edge Modular Mounter HM520 Administrator's Guide
<移动> 按钮
让该悬臂的基准相机移动到Grid领域中选择的基准标记位置。
<得到数据 > 按钮
在选定的基准标志的位置适用当前位置的坐标值。
<能打开热量图> 选择框
决定是否实行悬臂热补偿，校准用传送带上的基准标记全部示教完毕后，将自
动显示成圈选状态。
如果需要让悬臂热补偿变成非激活状态，则解除复选框的圈选状态。
<校正时间模式> 领域
可以设定实行映射的周期。
自动
根据事先指定的周期自动实行映射。
手动
在右侧编辑框输入周期，每到该周期就手动实行映射。
<自动下一步 > 复选框
圈选该复选框后单击<开始>键，就会自动实行悬臂热补偿。
<手动> 复选框
利用示教框把各悬臂移动到指定位置后，手动实行悬臂热补偿。
悬臂热补偿校准的实行方法如下。
1. 在Gantry 选择箭头按钮中选择‘1F’。
