12-35 Machine Calibration 2. 在格子领域选 择 1 号行后， 按下 < 移动 > 键。 利用示教框调整基准相机 的位置， 使得 Vi s i o n 窗口上显示的十字线的中心 与基准标志的中心一致。
12-34
Cutting-edge Modular Mounter HM520 Administrator's Guide
<移动> 按钮
让该悬臂的基准相机移动到Grid领域中选择的基准标记位置。
<得到数据 > 按钮
在选定的基准标志的位置适用当前位置的坐标值。
<能打开热量图> 选择框
决定是否实行悬臂热补偿，校准用传送带上的基准标记全部示教完毕后，将自
动显示成圈选状态。
如果需要让悬臂热补偿变成非激活状态，则解除复选框的圈选状态。
<校正时间模式> 领域
可以设定实行映射的周期。
自动
根据事先指定的周期自动实行映射。
手动
在右侧编辑框输入周期，每到该周期就手动实行映射。
<自动下一步 > 复选框
圈选该复选框后单击<开始>键，就会自动实行悬臂热补偿。
<手动> 复选框
利用示教框把各悬臂移动到指定位置后，手动实行悬臂热补偿。
悬臂热补偿校准的实行方法如下。

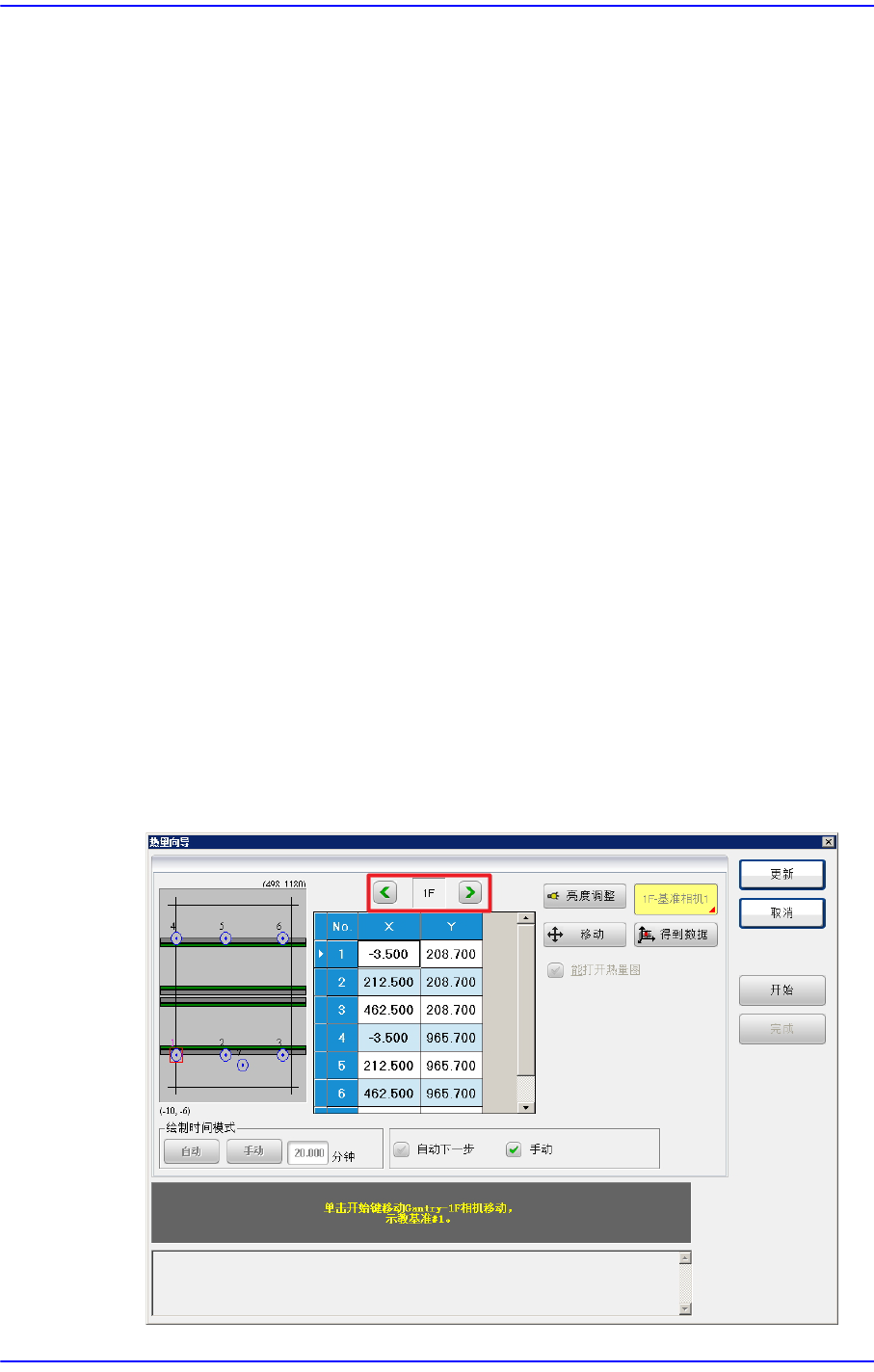

1. 在Gantry 选择箭头按钮中选择‘1F’。
12-35
Machine Calibration

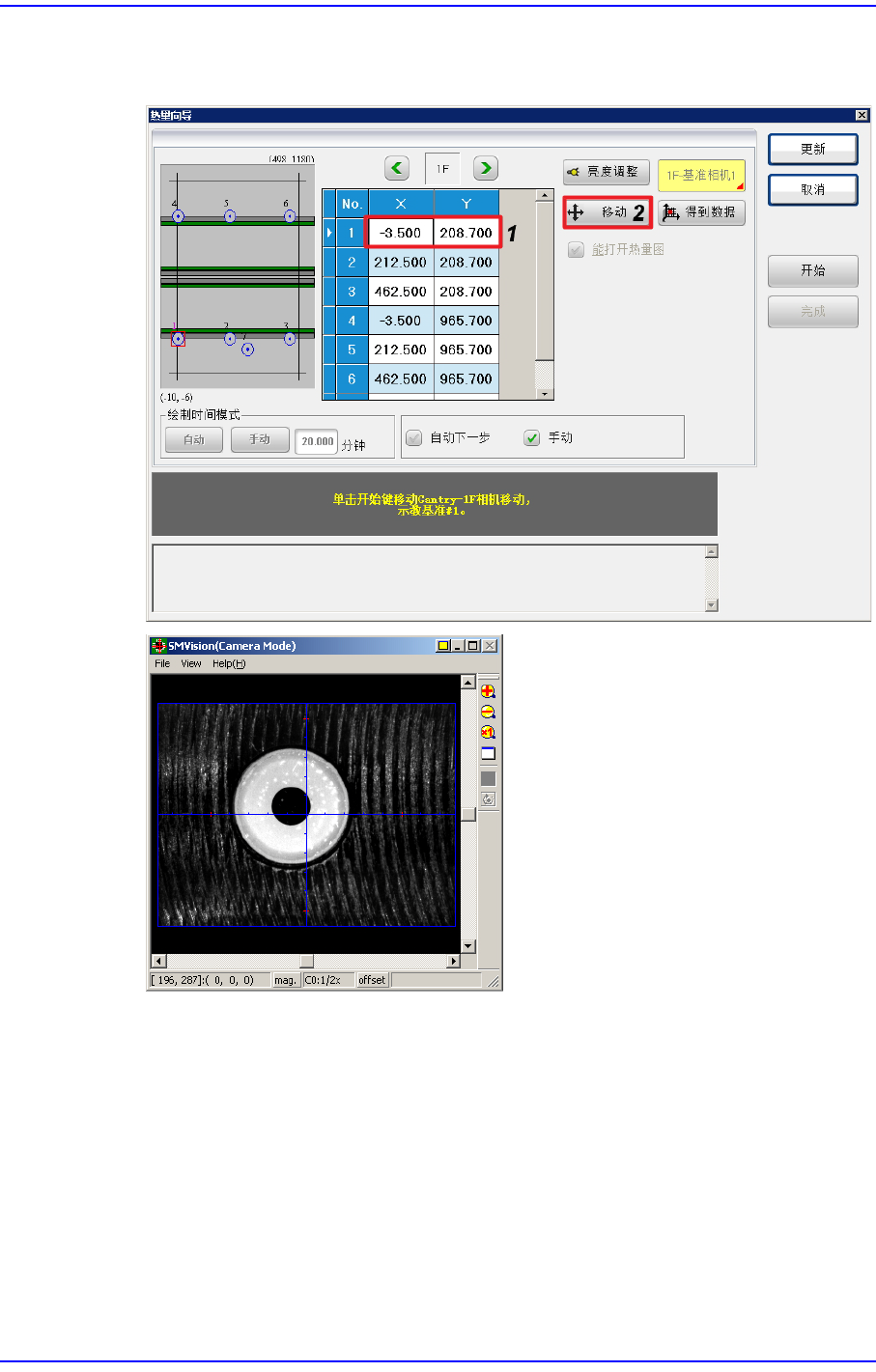

2. 在格子领域选择1 号行后，按下< 移动> 键。利用示教框调整基准相机的位置，
使得Vision 窗口上显示的十字线的中心与基准标志的中心一致。
12-36
Cutting-edge Modular Mounter HM520 Administrator's Guide
3. 按下< 得到数据> 键反映目前的坐标值。
4. 其他基准符号的坐标也按2号步骤执行。
