12-41 Machine Calibration 2. 在 < 标记 位置 > 领域子选择 1 号行后， 按下 < 移动 > 键。 利用示教框调整基准相机 的位置， 使得 Vi s i o n 窗口上显示的十字线的中心与基准标志的中心一致。 3. 按下 < 得到数据 > 键登记变更后 的坐标值。
12-40
Cutting-edge Modular Mounter HM520 Administrator's Guide
12.1.8. ANC位置的测定
对 ANC顶面的Fiducial Mark 2 点执行示教。补偿前面及后面 ANC 的相对坐标系。
执行ANC 位置的测定的流程如下：
1. 在Gantry 选择箭头按钮中选择‘1/2’。
12-41
Machine Calibration

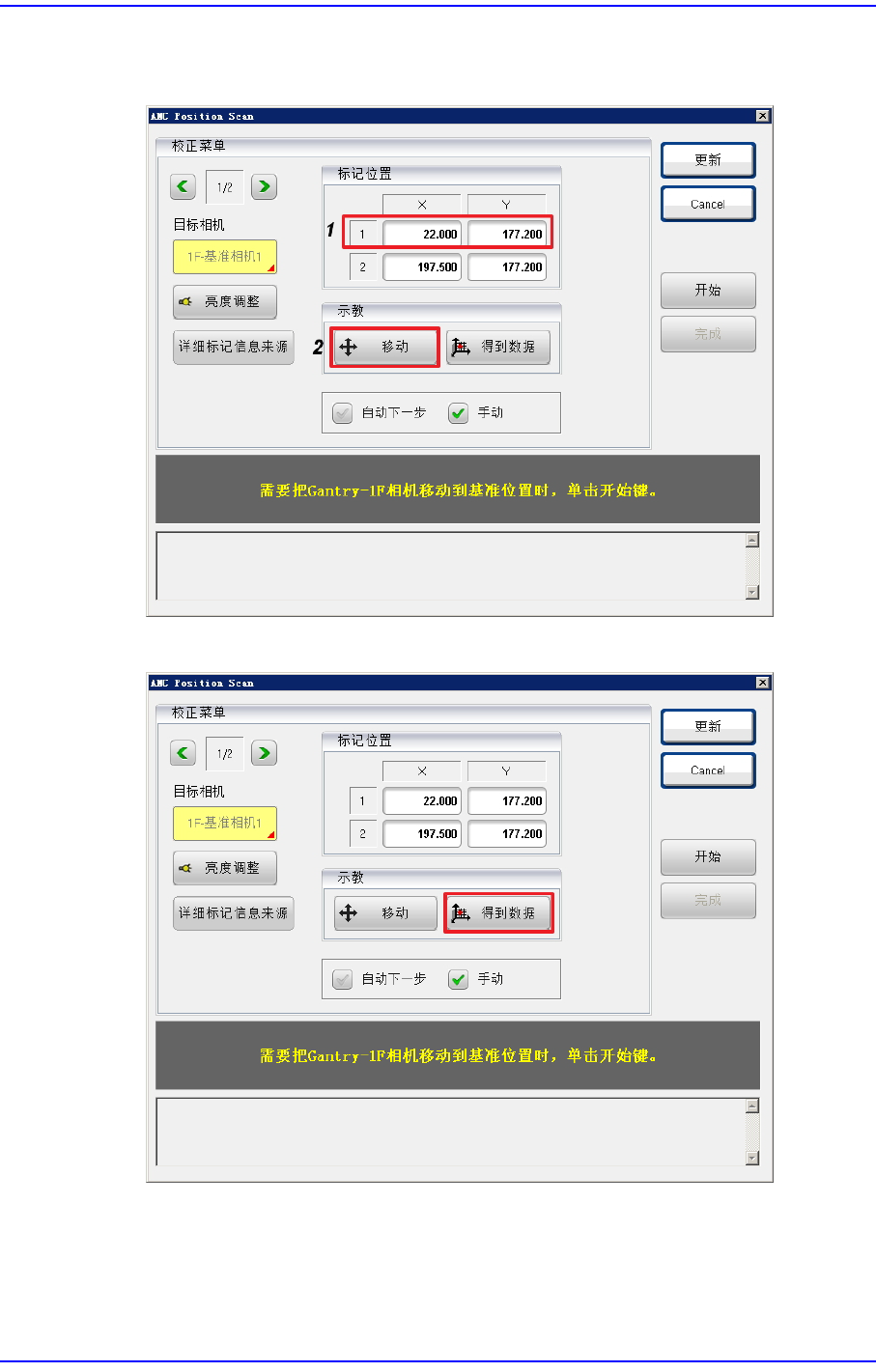

2. 在<标记位置> 领域子选择1号行后，按下< 移动>键。利用示教框调整基准相机
的位置，使得Vision 窗口上显示的十字线的中心与基准标志的中心一致。
3. 按下<得到数据> 键登记变更后的坐标值。
12-42
Cutting-edge Modular Mounter HM520 Administrator's Guide

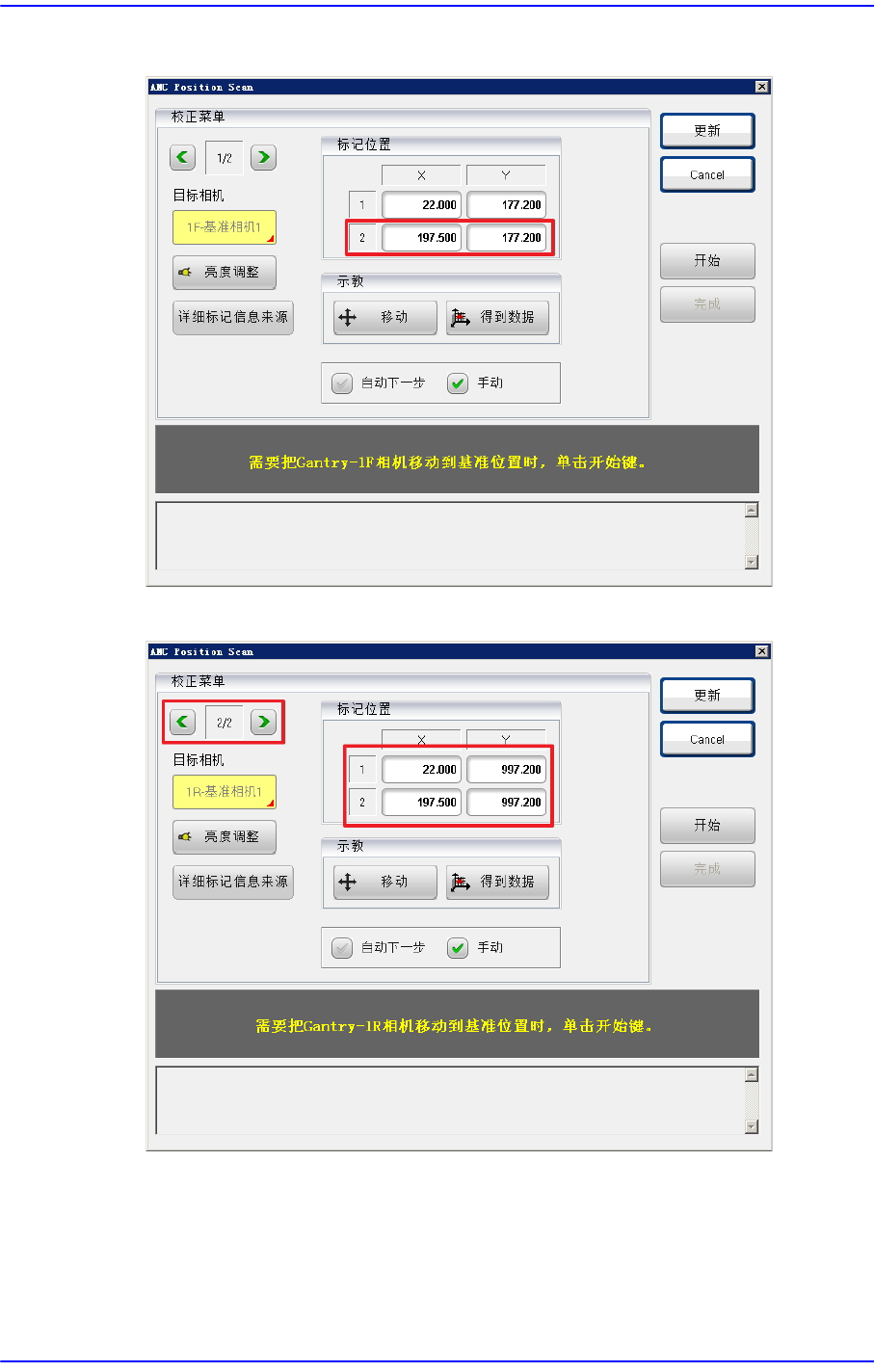

4. 其他基准符号的坐标也按2号步骤执行。
5. 在Gantry选择箭头按钮中选择 ‘2/2’后，执行2~4 号步骤。
