12-51
Machine Calibration
Calibration完成的项目将在<Calibrated>里有对号标记。
12-52
Cutting-edge Modular Mounter HM520 Administrator's Guide
12.1.9.2. Rough / Fine R-Axis Home Offset Calibration (HSH)
了让贴装头总成底面的2个Reference Fiducial Mark在形成45度，该校准作业测量 R
轴的Home offset后进行补正。
在该校准中决定1号贴装头的位置，还根据后续进行的<Up Camera Scale
Calibration>决定固定相机的中心点。
在这个过程中1号贴装头与固定相机之间会发生偏移，为了准确地测定该偏移而如
下图实行2阶段的校准作业。
备注 可自动对Head Calibration的所有项目进行Calibration。
自动执行方法见“12.1.9.1. Head Auto Calibration”
。
下面是手动执行Calibration的流程。
Calibration Tool: HNHeadXY Nozzle 3EA
12-53
Machine Calibration

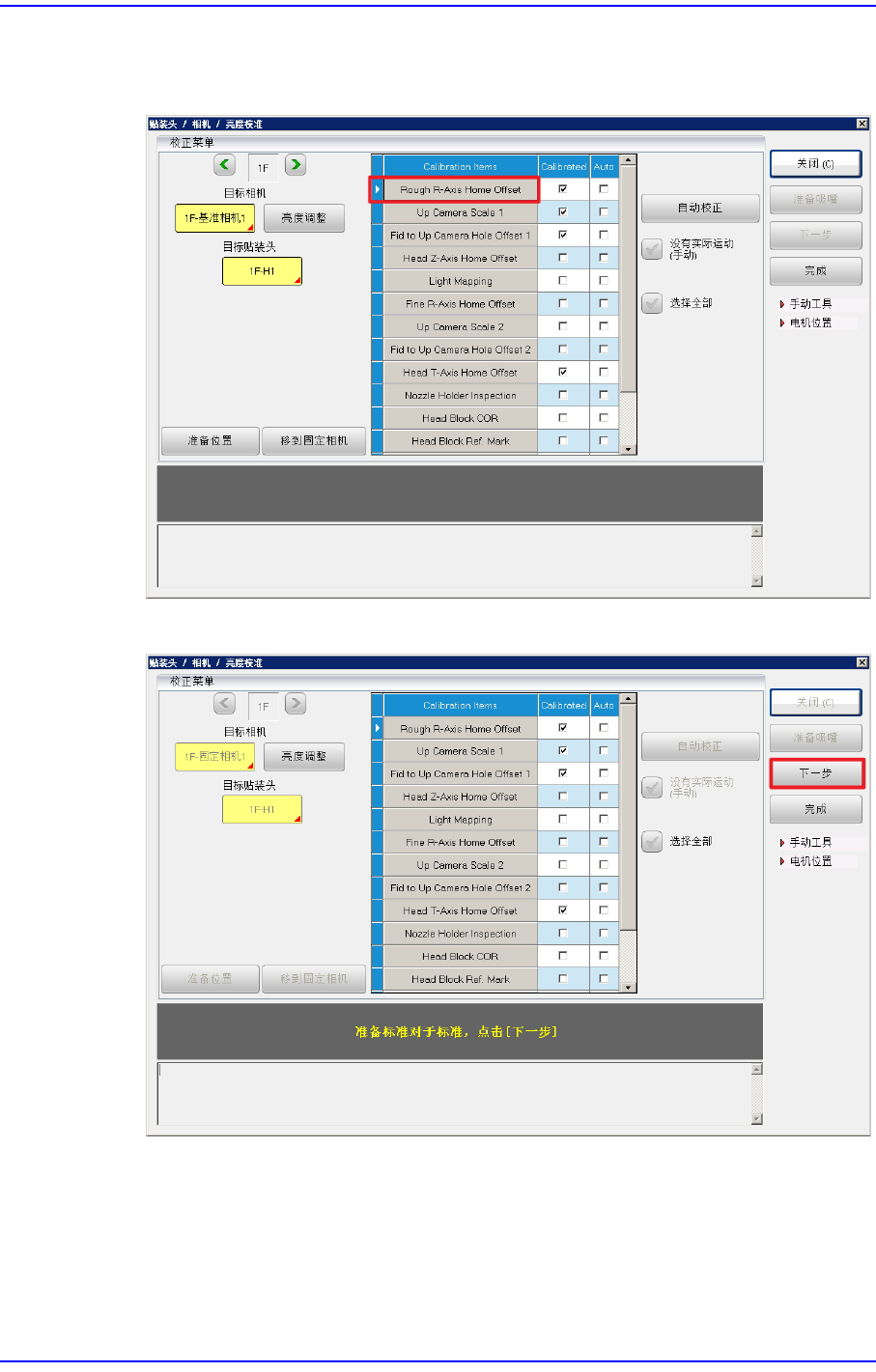

Rough R-Axis Home Offset Calibration的实行方法如下。
1. 按下<Rough R-Axis Home Offset>按钮。
2. 按下<下一步>按钮。
