12-56 Cutting-edge Modular Mounter HM520 Administrator's Gui de Fine R-Axis Home Offset Cal ibration 的实行方法如 下。 1. 在 ANC 上安装 3 个 HNHeadX Y 喷嘴。 2. 按下 <Fine R-Axis Home Offset> 按钮。
12-55
Machine Calibration

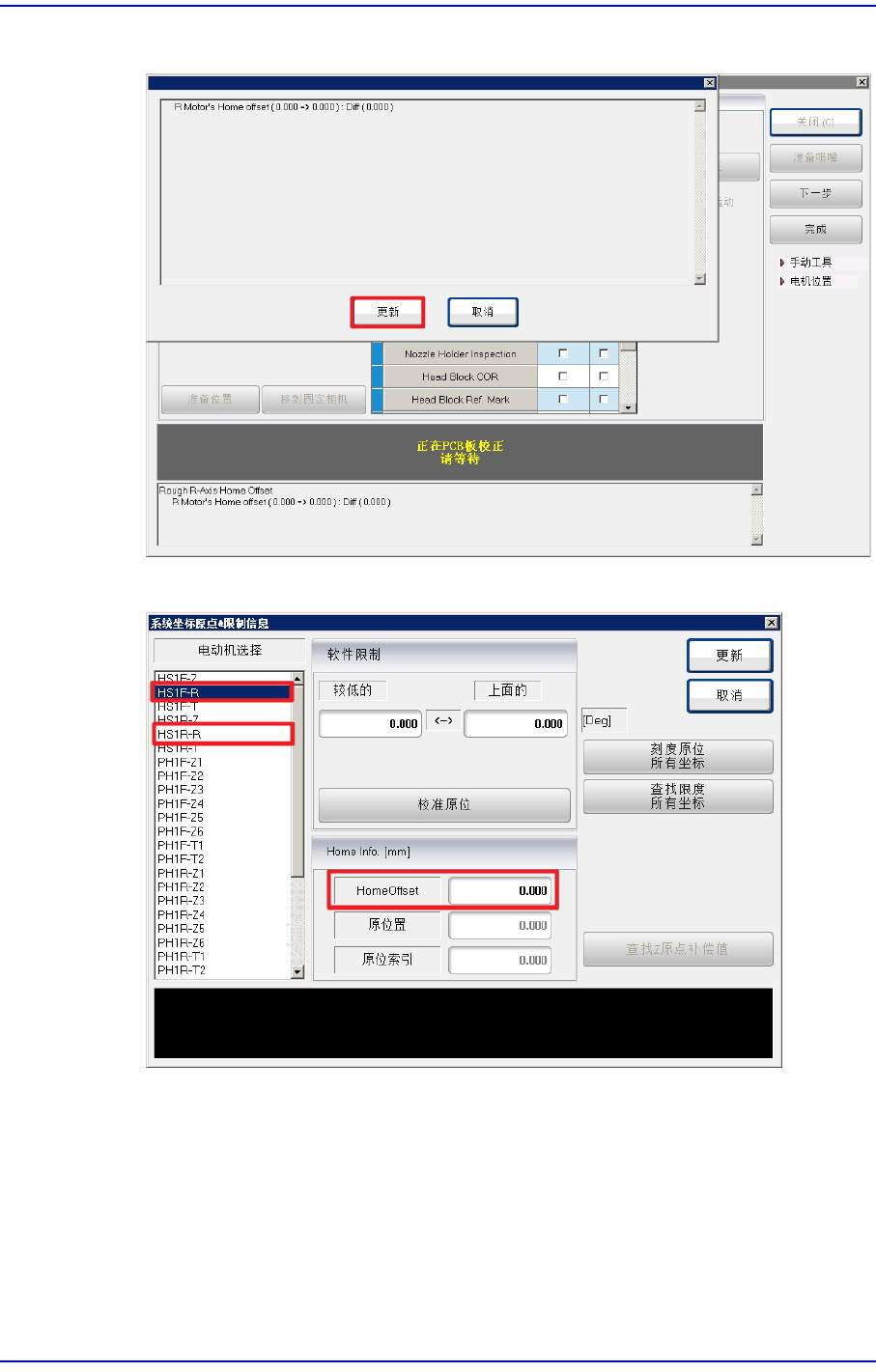

4. 校准完毕后，将如下出现结果窗。按下 < 更新>键就能适用结果值。
更改后的R轴Home Offset可以在< 系统坐标原点&限制信息>对话框查看。
5. 按照上述方法对其余悬臂进行R轴的Home offset校准作业。
12-56
Cutting-edge Modular Mounter HM520 Administrator's Guide
Fine R-Axis Home Offset Calibration的实行方法如下。
1. 在ANC 上安装3个HNHeadXY喷嘴。
2. 按下<Fine R-Axis Home Offset>按钮。
12-57
Machine Calibration
3. 在信息框上出现“First, We must Put all Nozzles from Heads to ANC. To Put, Click
[Next]”的提示内容时按下<下一步> 按钮。
4. 按下< 下一步>按钮，在1F-H1，1F-H6，1F-H16上安装Calibration喷嘴。
