12-57 Machine Calibration 3. 在信息框上出 现 “First, W e must Put all Nozzl es from Heads to ANC. T o Put, Clic k [Next]” 的提示内 容时按下 < 下一步 > 按钮。 4. 按下 < 下一步 > 按钮 ， 在 1F-H1 ， 1F-H6 ， 1F-H16 上安装 Calibration 喷嘴。
12-56
Cutting-edge Modular Mounter HM520 Administrator's Guide

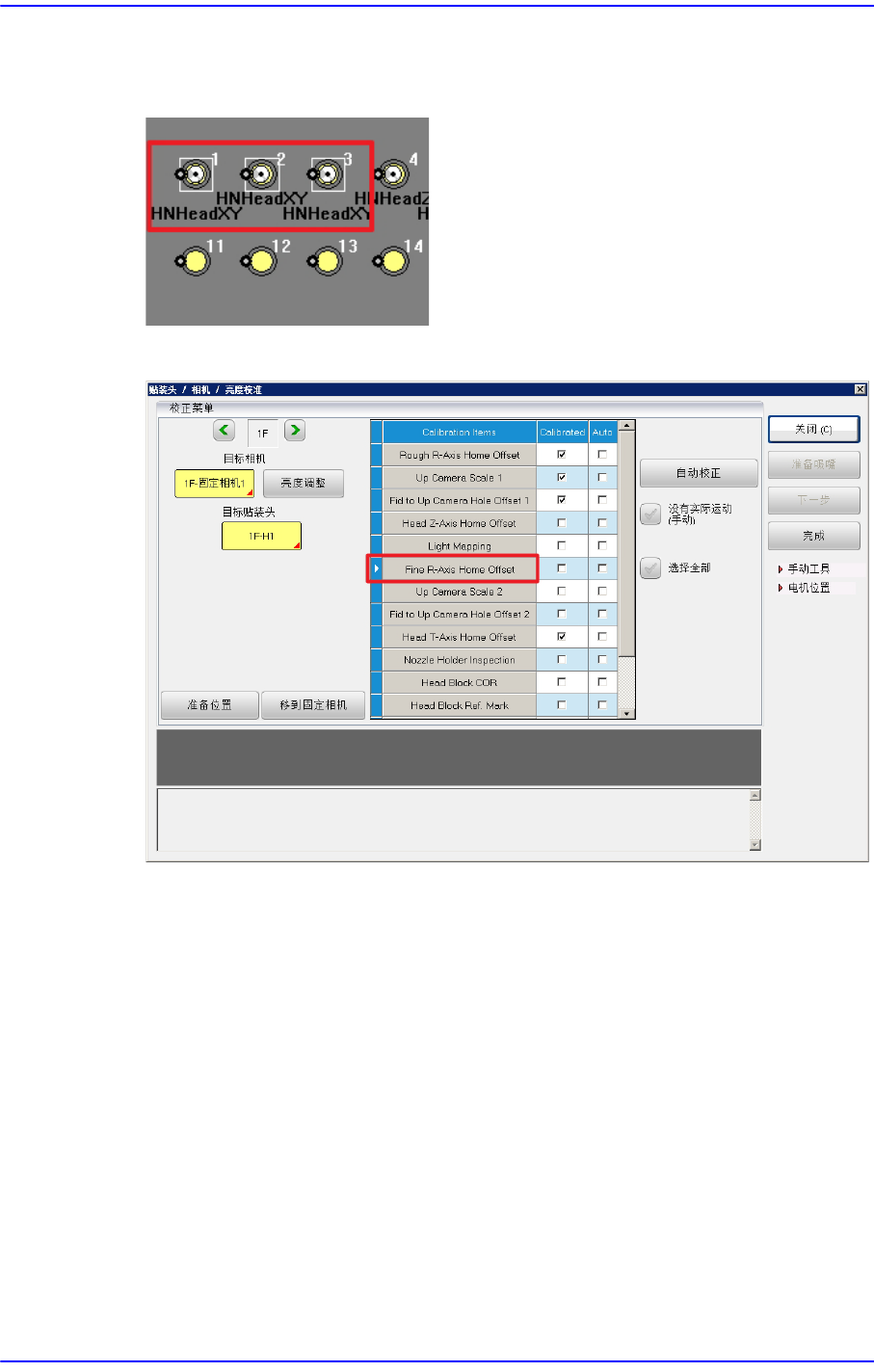

Fine R-Axis Home Offset Calibration的实行方法如下。
1. 在ANC 上安装3个HNHeadXY喷嘴。
2. 按下<Fine R-Axis Home Offset>按钮。
12-57
Machine Calibration

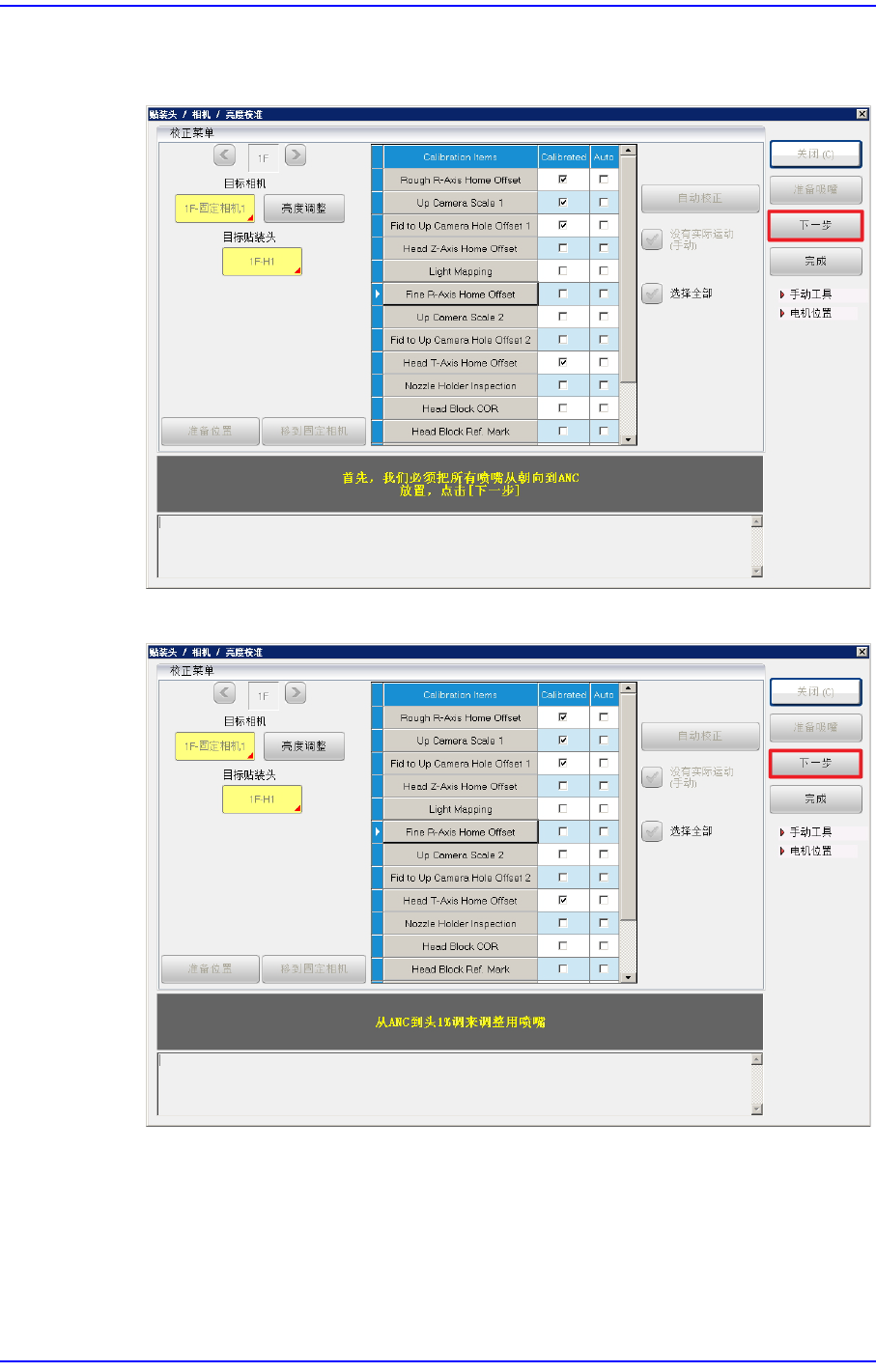

3. 在信息框上出现“First, We must Put all Nozzles from Heads to ANC. To Put, Click
[Next]”的提示内容时按下<下一步> 按钮。
4. 按下< 下一步>按钮，在1F-H1，1F-H6，1F-H16上安装Calibration喷嘴。
12-58
Cutting-edge Modular Mounter HM520 Administrator's Guide
按下<下一步 > 按钮，就会识别喷嘴座，并安装ANC的 Calibration喷嘴。 喷嘴座
识别失败时，检查Holder清洁或照明状态后再执行Calibration。
5. 按下<下一步 > 键时，贴装头模组朝固定相机移动并自动进行校准(Calibration)。
