12.1.9.3. Up Camera Scale 1 / 2 Calibration (HSH, MFH)

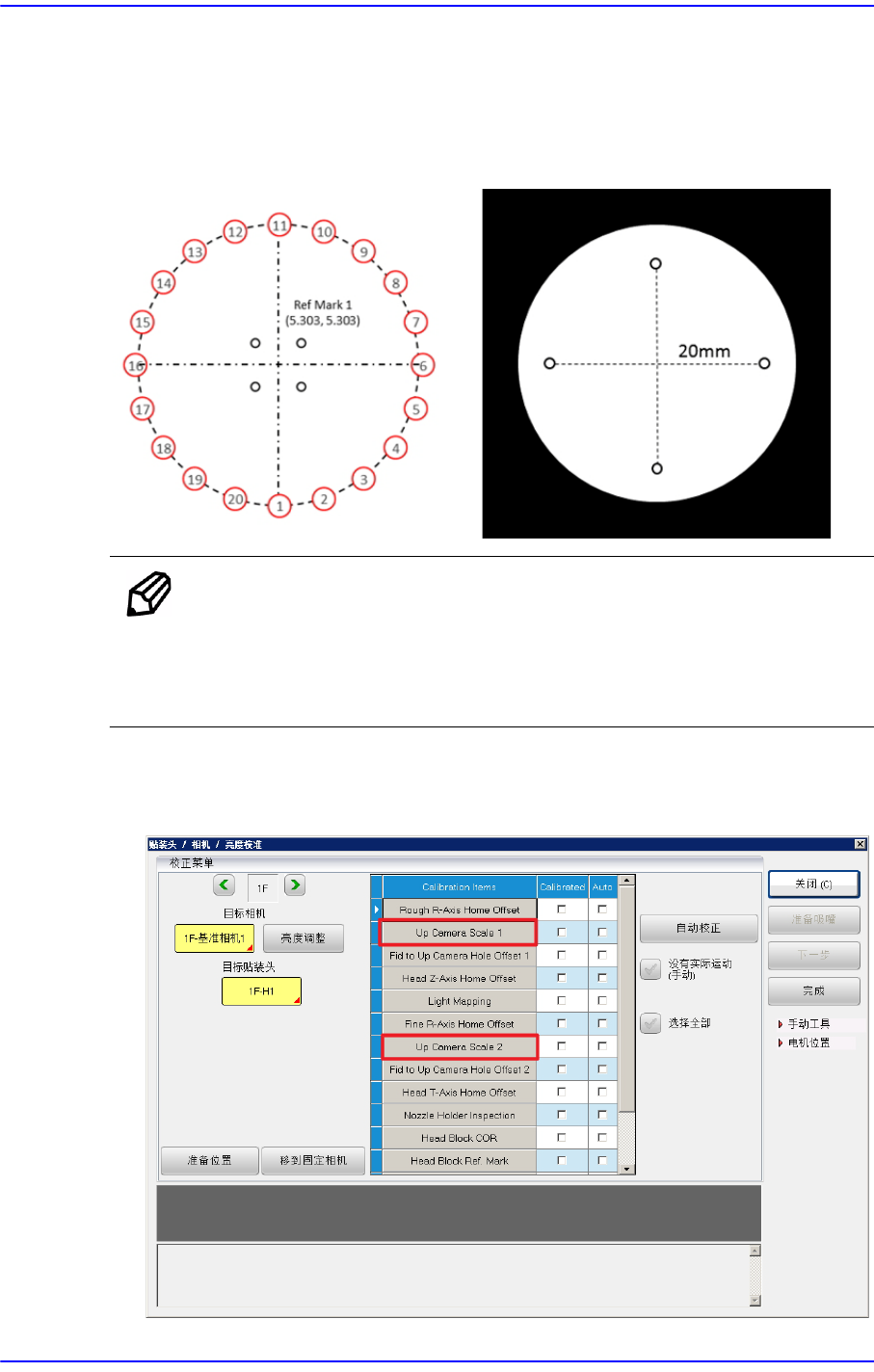

该校准作业可以测量固定相机的 X、Y Scale值与中心点。
使用Head Block 的Reference Mark在Fix摄像机中心对Head模块进行上下移动对值
进行测量。
备注 可自动对Head Calibration的所有项目进行Calibration。
自动执行方法见“12.1.9.1. Head Auto Calibration”
。
下面是手动执行Calibration的流程。
Up Camera Scale Calibration的实行方法如下。

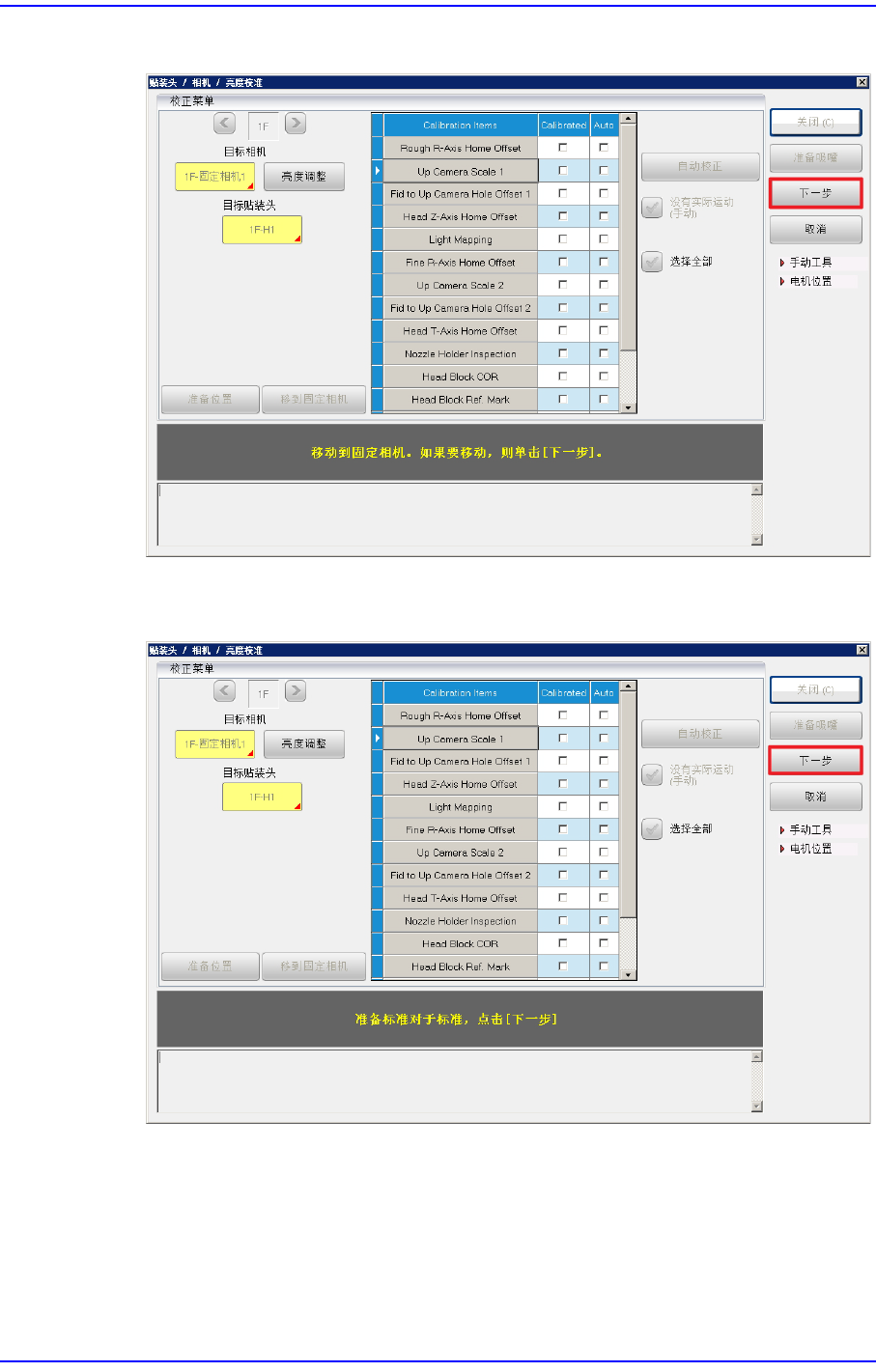

1. 按下<Up Camera Scale 1>或<Up Camera Scale 2>按钮。
12-61
Machine Calibration
2. 按下<下一步>按钮。
3. 按下<下一步>按钮时，贴装头模组朝固定相机移动并自动进行校准
(Calibration)
12-62
Cutting-edge Modular Mounter HM520 Administrator's Guide

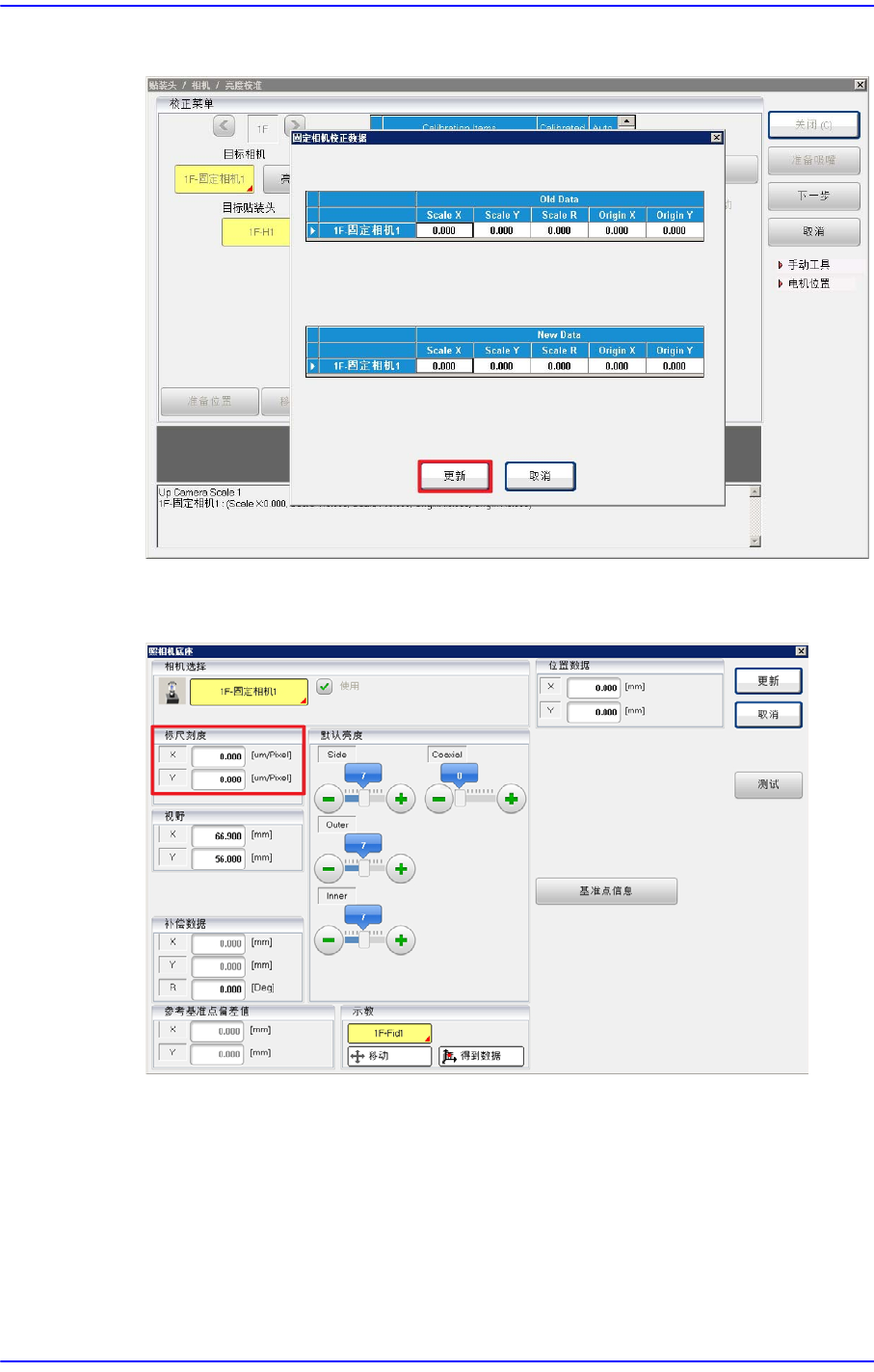

4. 校准完毕后，将如下出现结果窗。按下<更新>按钮就能适用结果值。
被更改的固定相机刻度(Scale)信息可以在< 系统设定>菜单的< 摄像机>对话框
查看。
5. 按照上述方法对其余悬臂校准固定相机的X、Y Scale值与中心点。
