Cutting-edge Modular Mounter HM520 Administrator's Guide
12.1.9.4. Fid to Up Camera Hole Offset 1 / 2 Calibration (HSH, MFH)
该校准作业测量Fiducial Camera的中心与固定相机中心之间的距离，量出固定相机
的正确位置。
为了校准基准相机的偏移，需要先实行“Up Camera Scale Calibration”。该校准作业
只能以手动方式进行。
利用Fix 摄像机Cover 上方的两个孔执行Calibration。

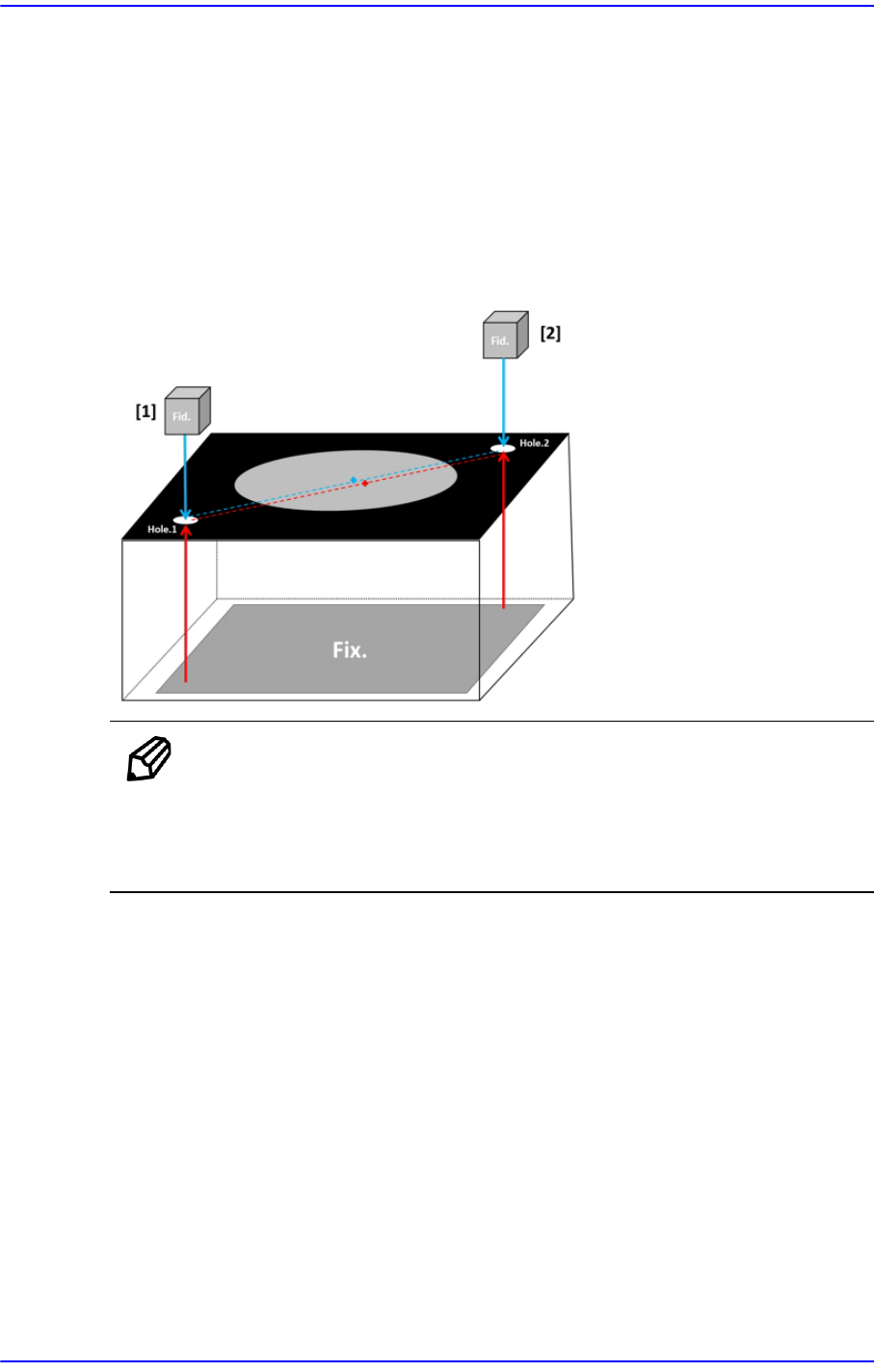

图
12.10 Fid to Up Camera Hole Offset Calibration
备注 可自动对Head Calibration的所有项目进行Calibration。
自动执行方法见“12.1.9.1. Head Auto Calibration”
。
下面是手动执行Calibration的流程。
12-65
Machine Calibration

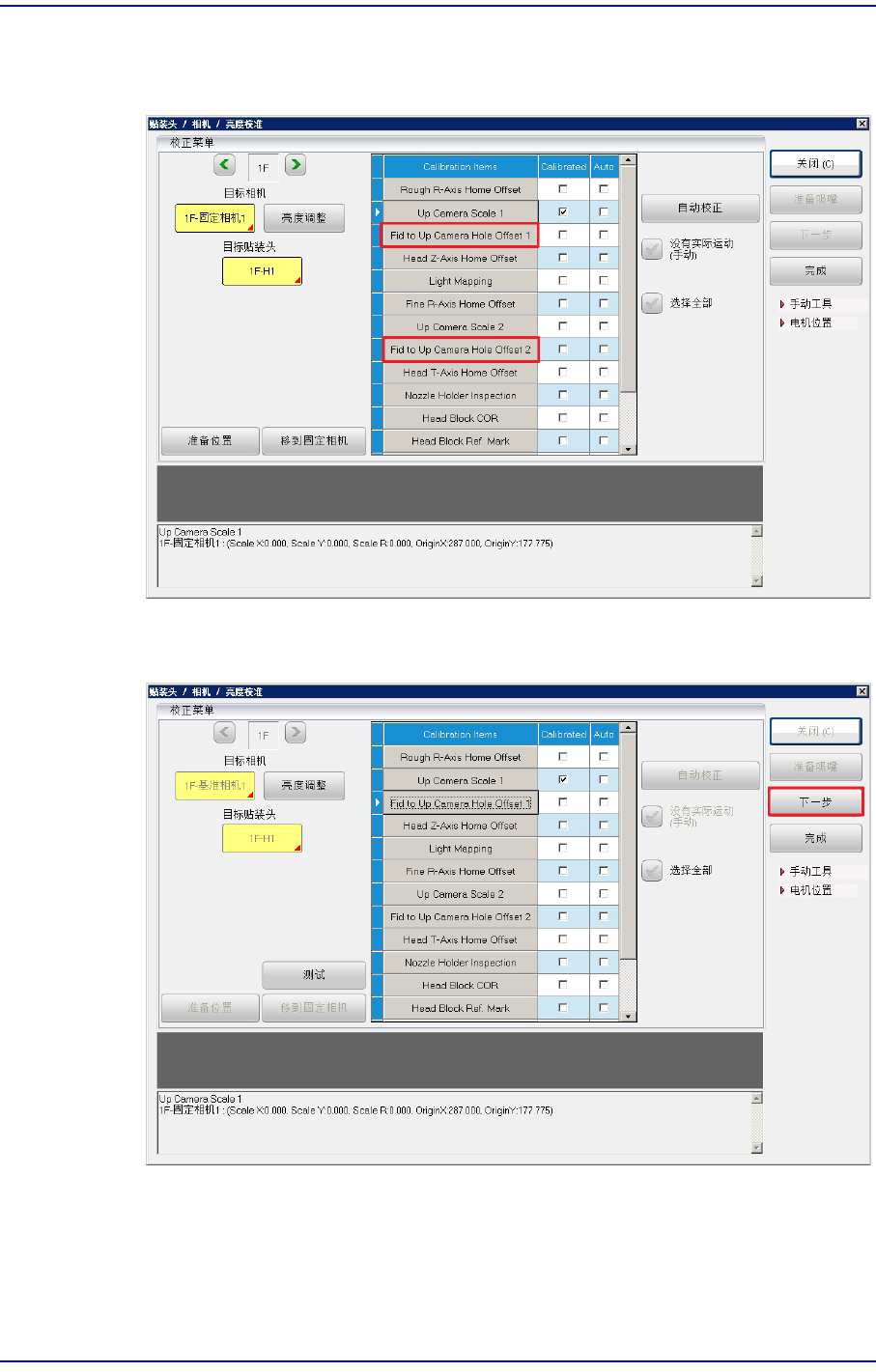

Fid to Up Camera Hole Offset Calibration的实行方法如下。
1. 按下<Fid to Up Camera Hole Offset 1>或<Fid to Up Camera Hole Offset 2>按钮。
2. 按下<下一步>按钮时，贴装头模组朝固定相机移动并自动进行校准
(Calibration)
