Cutting-edge Modular Mounter HM520 Administrator's Guide
12.1.9.4. Fid to Up Camera Hole Offset 1 / 2 Calibration (HSH, MFH)
该校准作业测量Fiducial Camera的中心与固定相机中心之间的距离，量出固定相机
的正确位置。
为了校准基准相机的偏移，需要先实行“Up Camera Scale Calibration”。该校准作业
只能以手动方式进行。
利用Fix 摄像机Cover 上方的两个孔执行Calibration。
图
12.10 Fid to Up Camera Hole Offset Calibration
备注 可自动对Head Calibration的所有项目进行Calibration。
自动执行方法见“12.1.9.1. Head Auto Calibration”
。
下面是手动执行Calibration的流程。
12-65
Machine Calibration
Fid to Up Camera Hole Offset Calibration的实行方法如下。
1. 按下<Fid to Up Camera Hole Offset 1>或<Fid to Up Camera Hole Offset 2>按钮。
2. 按下<下一步>按钮时，贴装头模组朝固定相机移动并自动进行校准
(Calibration)
12-66
Cutting-edge Modular Mounter HM520 Administrator's Guide

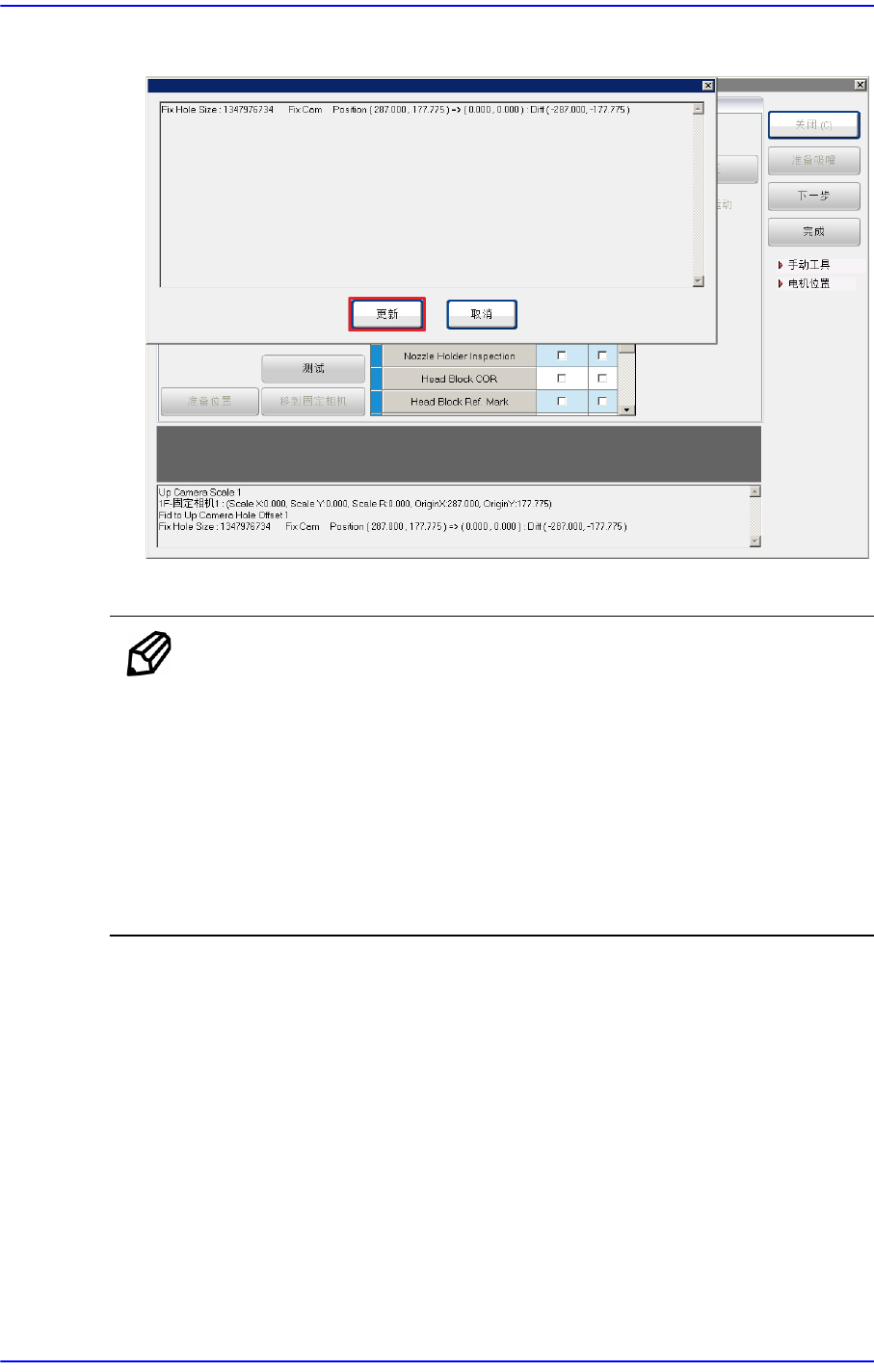

3. 校准完毕后，将如下出现结果窗。按下<更新>按钮就能适用结果值。
4. 请按上述方法，在其他Gantry中测量基准摄像机中心与Fix 摄像机中心的间距。
备注 Fid to Up Camera Hole Offset校准的基准值如下。
Gantry 1 (1F)
Offset X: 285 ~ 289 (mm)
Offset Y: 175.775 ~ 179.775 (mm)
Gantry 2 (1R)
Offset X: 285 ~ 289 (mm)
Offset Y: 994.7 ~ 998.7 (mm)
