12-72 Cutting-edge Modular Mounter HM520 Administrator's Gui de 图 12.12 Fid Camera 被选的情况 图 12.13 Fix Camera 被选的情况 <1. 测试范围 > 领域 在检验用吸嘴指定要确认照明亮 度的领域。 领域最多可指定 4 个， 同时指定 Search 领域和 Excluded 领域。 即圆形 指定领域。 <…
12-71
Machine Calibration
备注 可自动对Head Calibration的所有项目进行Calibration。
自动执行方法见“12.1.9.1. Head Auto Calibration”
。
下面是手动执行Calibration的流程。

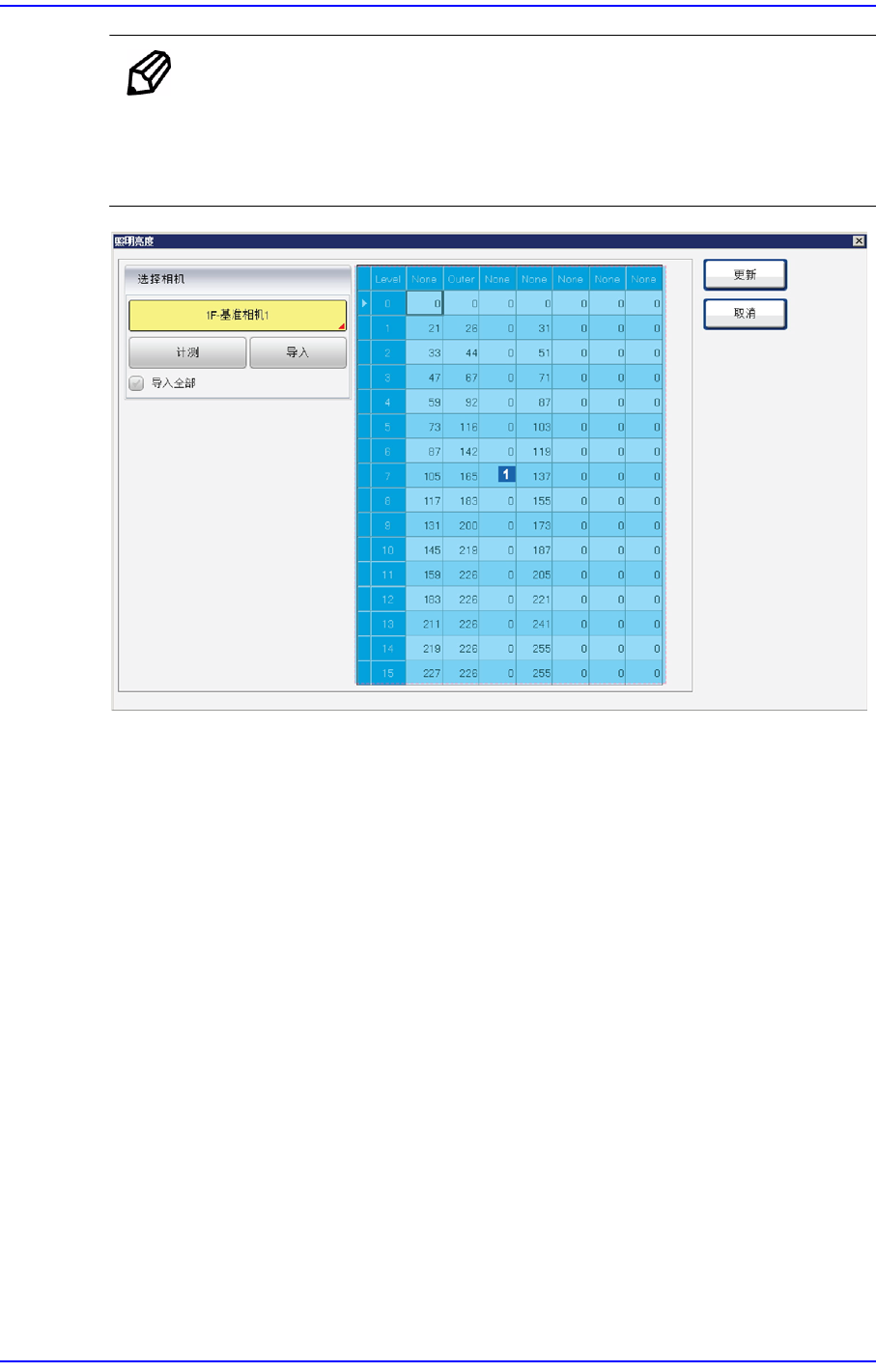

1: Light Level
<选择照相机> 领域
Selection Control
选择需要进行光线映射的摄像机。
Light Level 领域
指定照明 Level别亮度。
<Level>列
表示照明的16阶段。
<Side>/ <Outer> /<Inner> /<Coaxial>列
Fid Cam：显 示 Outer、Coaxial 照明的等级 (0~256)。
Fix Cam：显 示 Side, Outer, Inner, Coaxial照明的等级(0~256)。
SVS Cam：显示Inner照明的等级(0~256)。
<计划> 按钮
对< 选择照相机>组合框中选择的Camera 执行Light Level的Test 或者自动
Mapping。
12-72
Cutting-edge Modular Mounter HM520 Administrator's Guide
图
12.12 Fid Camera
被选的情况
图
12.13 Fix Camera
被选的情况
<1. 测试范围> 领域
在检验用吸嘴指定要确认照明亮度的领域。领域最多可指定4个，同时指定
Search领域和 Excluded 领域。 即圆形指定领域。
<No>列
表示Test Area的一连序号。
<Pos X> 列
表示领域中心的 X 坐标。
12-73
Machine Calibration
<Pos Y> 列
表示领域中心的 Y 坐标。
<Size X> 列
表示领域的X方向大小。
<Size Y> 列
表示领域的Y方向大小。
<Type> 列
指定领域的形态。
CIRCLE: 圆形领域
RECT: 四角形领域.
NONE: 不指定领域.
<2.摄像> 领域
选择执行照明亮度 Test 或 Mapping的 Camera。 已激化的Camera可同时指
定。
<3. 工具箱> 领域
执行Test 或 Mapping 的准备作业。
<准备测试/绘图> 按钮
安装在Head的所有吸嘴，返还给对应ANC孔。之前ANC1 号孔中配置校
正用LightFly 吸嘴。
完成作业后 < 绘图> 领域的 <开始> 按钮和 <测试>按钮会被激活。
<4. 查找区域> 领域
点击要进行Mapping照明的对应按钮会出现如下的对话框。
