12-75 Machine Calibration < 相机 (Camera) 的照明映射 > < 基准相机 (Fiducial Camera) 的照 明映射 > 基准相机 (Fiducial Camera) 的照明映射的实行方 法如下。 1. 按下 <Light Mapping> 按钮。 2. 在 “ 照明 影像 ” 对话框选择 <Fiducial Camera> 。
12-74
Cutting-edge Modular Mounter HM520 Administrator's Guide
点击所要执行Mapping 的照明相应的按钮，对各相应照明16 阶段照明标准
别设定检验领域(Area1~4), 再决定对检验领域各像素的照明亮度值设为平均
还是最大值。
<绘图> 领域
按钮
选择Mapping时使用的Map File。是自动生成的文件名，请不要更改。
< 开始> 按钮
开始Mapping
< 测试> 按钮
对Mapping结果执行Test。自动搜索不能满足基准值的照明Leve1 并显示
在结果文件。
必须在选择<请绘图简结果 > 校验框的状态下执行Mapping。
状态表示
表示当前进行状况。
Camera (Test 或 Mapping完成的 Camera数) / (选定的 Camera 总个数。)
(I: Inner Level, O: Outer Level, S: Side Level, C: Coaxial Level)
<关闭> 按钮
结束对话框。
<进口> 按钮
可以载入光线映射(Light Mapping)用“.map” 文件。
<更新> 按钮
给设备传送变更事项后关闭对话框。
<取消> 按钮
忽略变更事项关闭对话框。
12-75
Machine Calibration
<相机(Camera) 的照明映射>
<基准相机 (Fiducial Camera)的照明映射>
基准相机(Fiducial Camera)的照明映射的实行方法如下。
1. 按下<Light Mapping>按钮。
2. 在“照明影像” 对话框选择<Fiducial Camera>。
12-76
Cutting-edge Modular Mounter HM520 Administrator's Guide

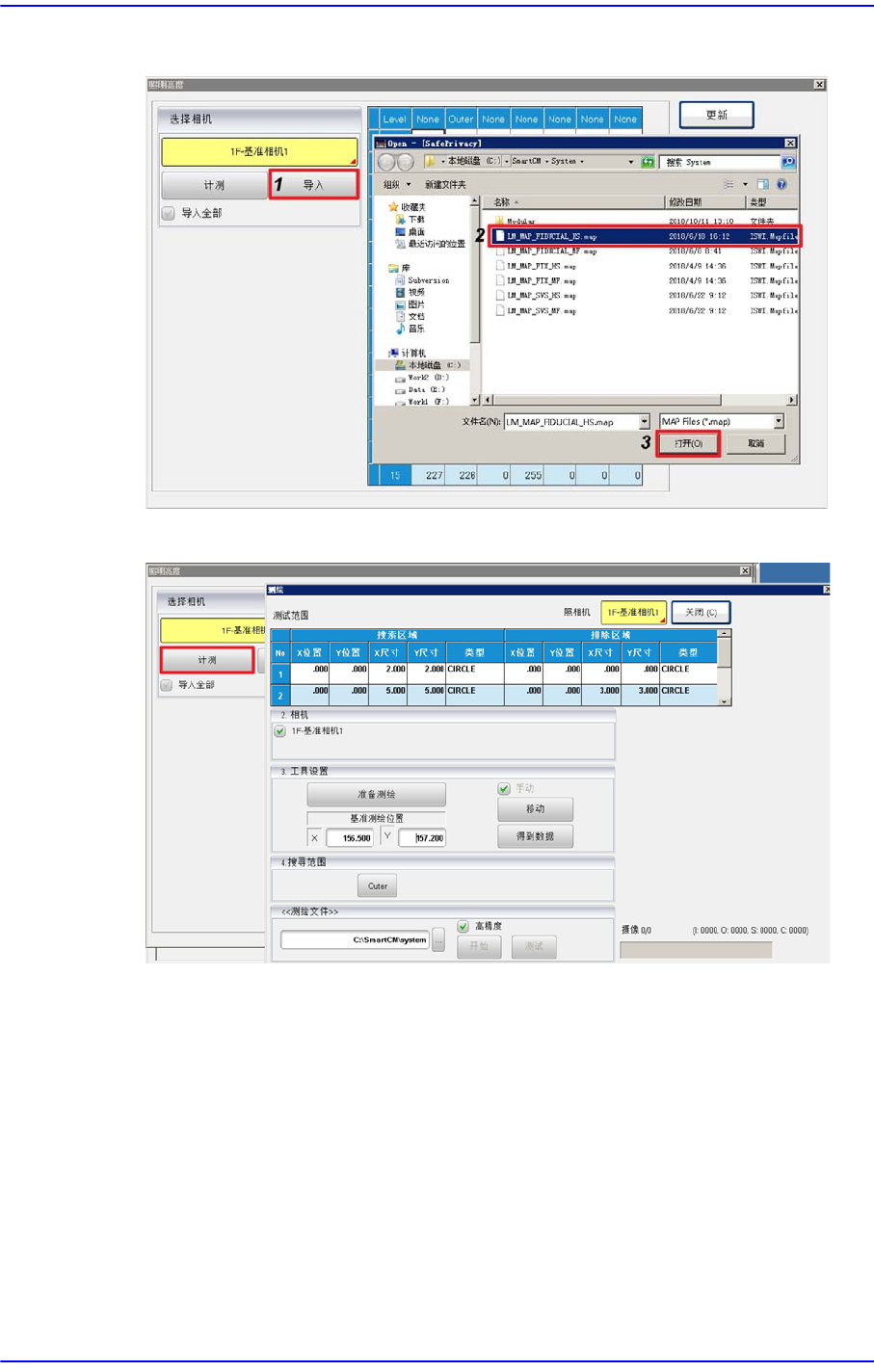

3. 选择<进口> 后，选择<LM_MAP_FIDUCIAL_HS.map>。
4. 按下<计划> 按钮。如下出现 “ 校正测试” 对话框。
