12-78 Cutting-edge Modular Mounter HM520 Administrator's Gui de 如下所示地实行照明映射。 7. 照明映射完毕后， 出现下列对话框。 按下 < 确定 > 按钮。 8. 针对照明映射结果进行测试。 按下 < 是 (Y)> 按钮。
12-77
Machine Calibration

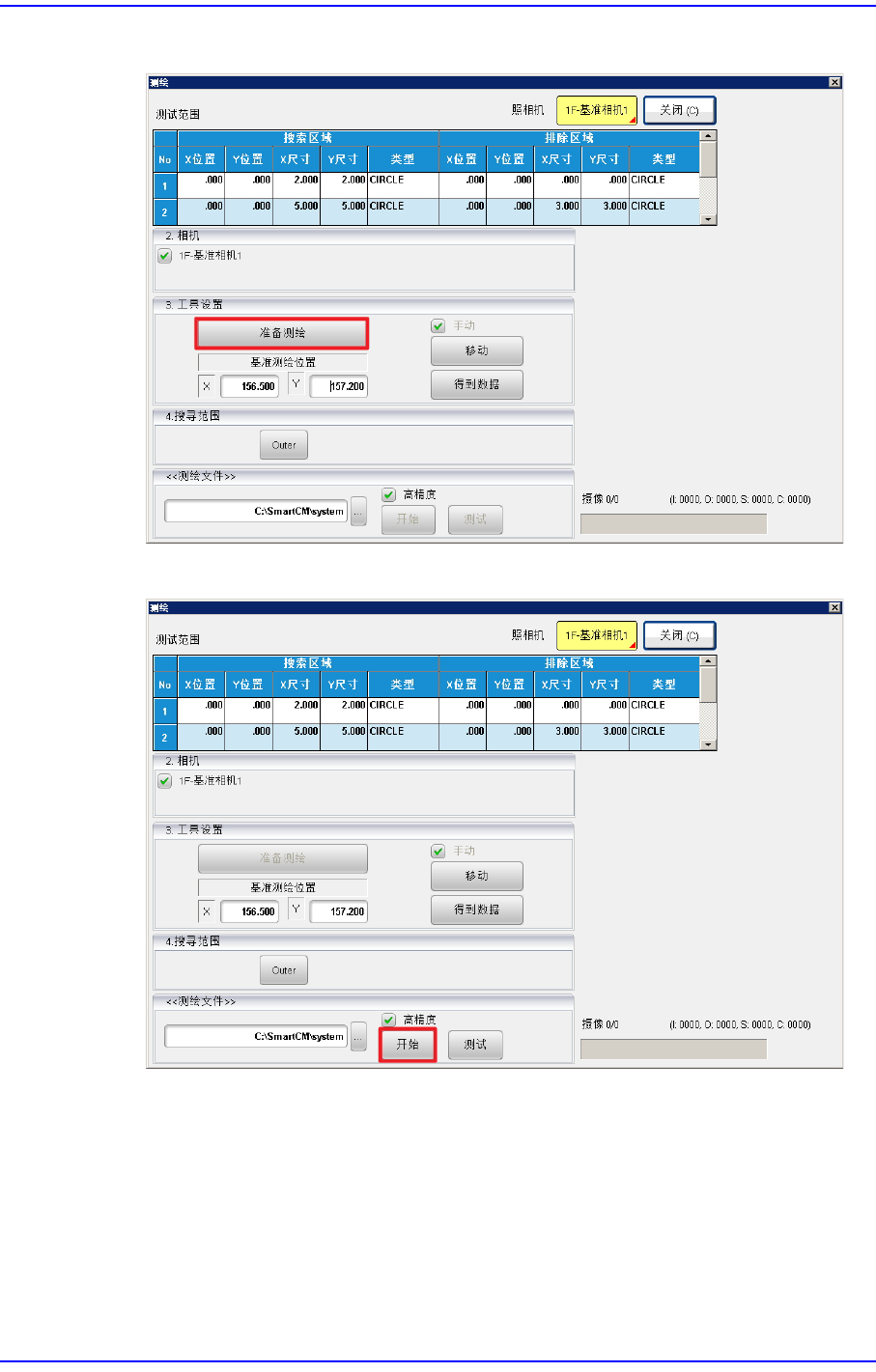

5. 示教照明映射工具的安装位置后，按下< 准备测试 >按钮。
6. 按下<更新>按钮。
12-78
Cutting-edge Modular Mounter HM520 Administrator's Guide
如下所示地实行照明映射。

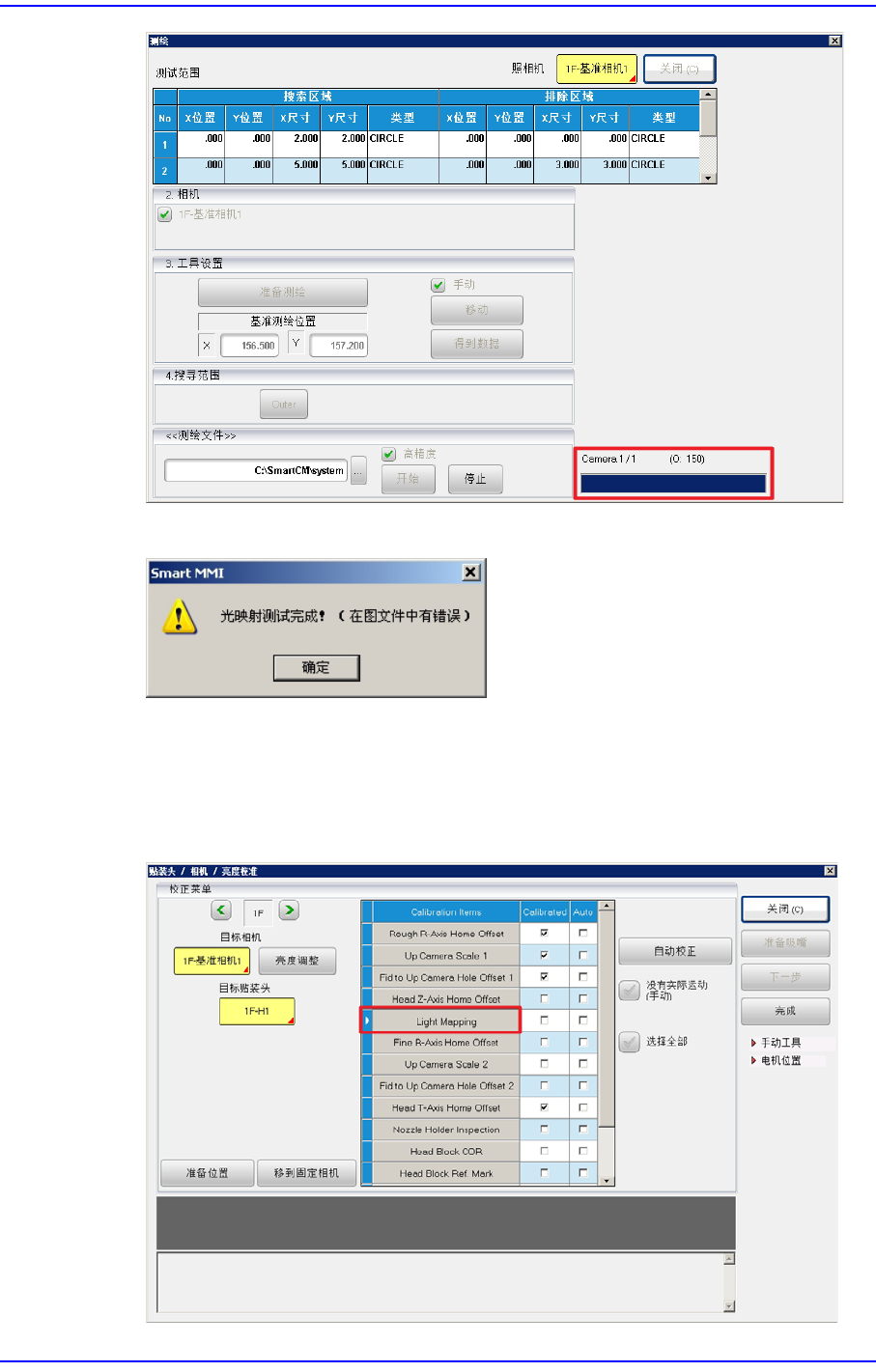

7. 照明映射完毕后，出现下列对话框。按下<确定>按钮。
8. 针对照明映射结果进行测试。按下<是 (Y)>按钮。
12-79
Machine Calibration

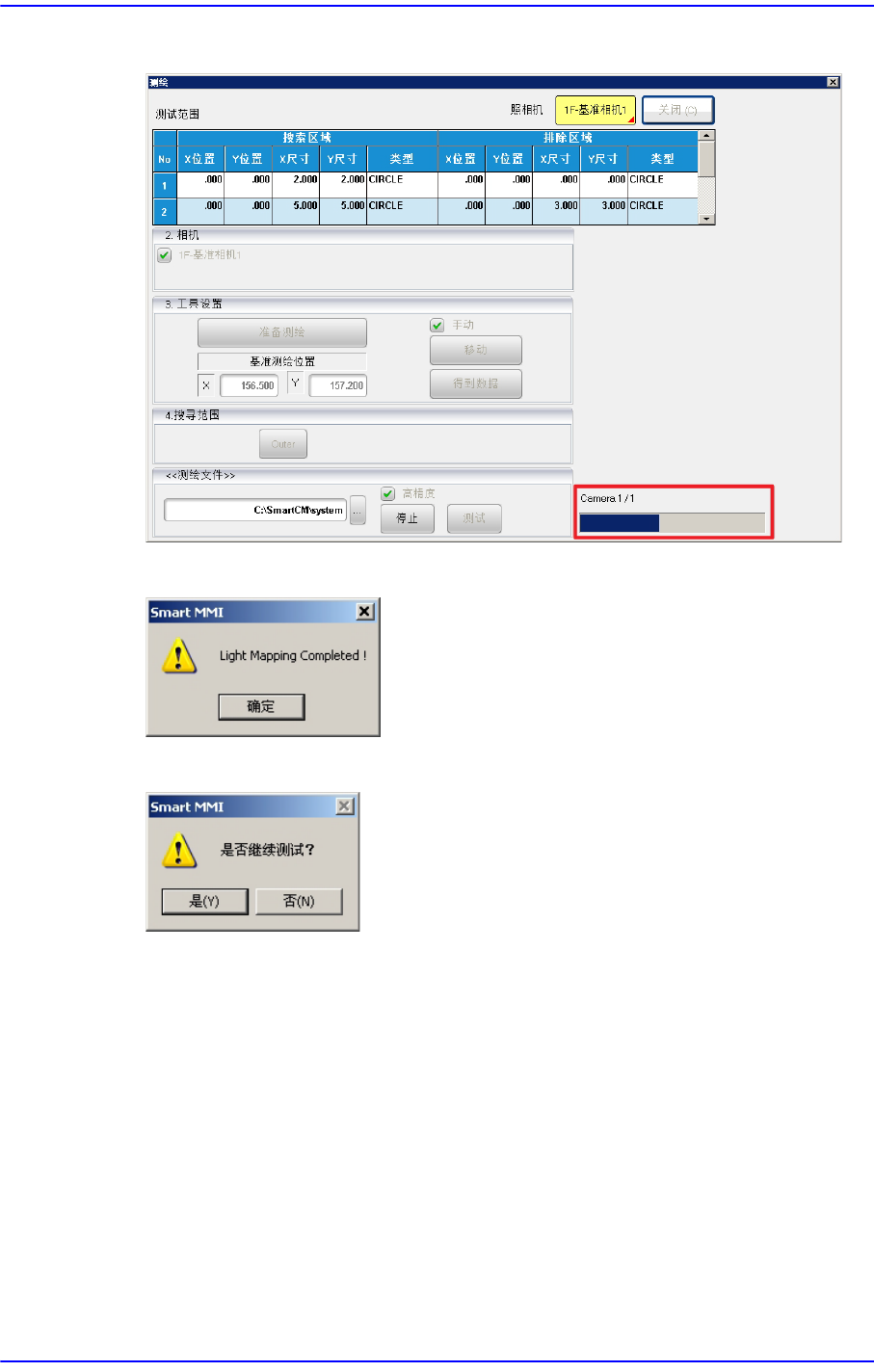

9. 照明测试完毕后，出现下列对话框。按下<确定> 按钮，完成照明映射测试。
<固定相机的照明映射>
固定相机的照明映射的实行方法如下。
1. 按下<Light Mapping>按钮。
