12-81 Machine Calibration 4. 按下 < 计划验 > 按钮。 如下出现 “ 校 正测试 ” 对话框。 5. 选择 < 准备测试 > 按钮， 清除全部贴装头的 吸嘴。 按下 < 确定 > 按钮。

100%1 / 656
12-80
Cutting-edge Modular Mounter HM520 Administrator's Guide

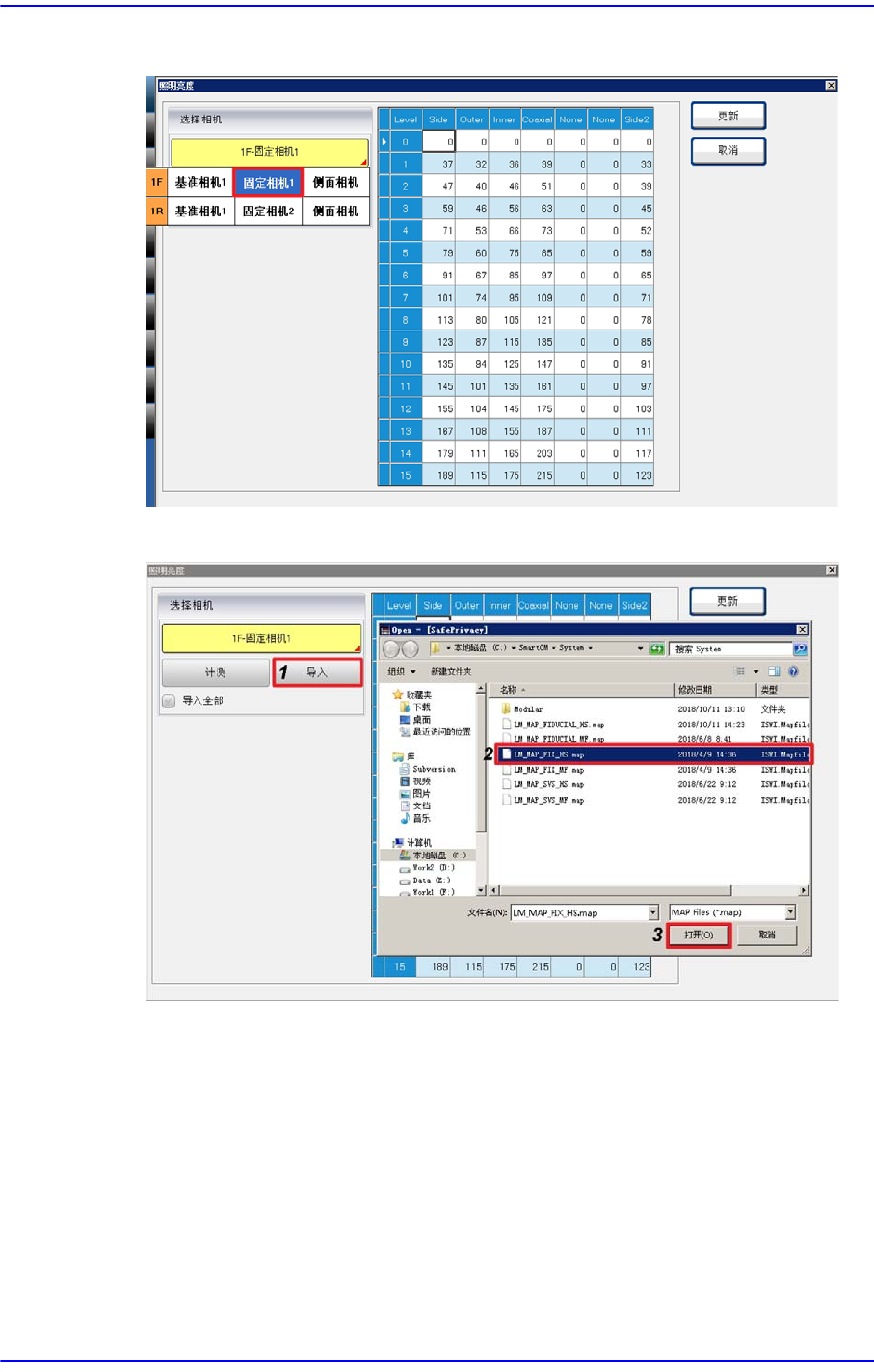

2. 在“ 照明影像”对话框选择 <Fix Camera>。
3. 选择<进口> 后，选择<LM_MAP_FIX_HS.map>。
12-81
Machine Calibration
4. 按下<计划验>按钮。如下出现 “校正测试” 对话框。
5. 选择<准备测试> 按钮，清除全部贴装头的吸嘴。按下 < 确定>按钮。
12-82
Cutting-edge Modular Mounter HM520 Administrator's Guide
6. 按下<更新> 按钮。以手动方式在1 号贴装头安装映射工具。按下< 确定> 按钮。
如下所示地实行照明映射。
